3、復位電路

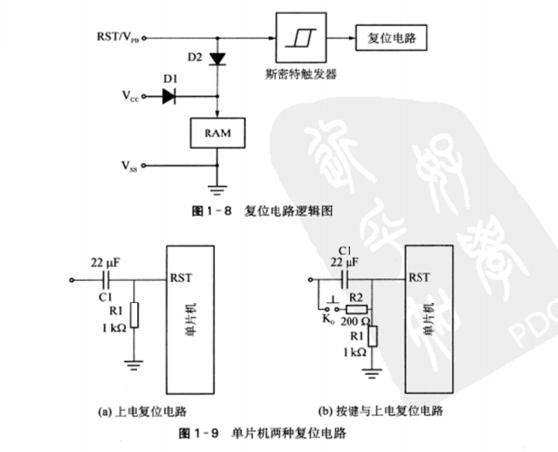

單片機復位電路包括片內、片外兩部分。外部復位電路為內部復位電路提供兩個機器周期以上的高電平。產生復位信號的片內電路邏輯如圖1-8所示。實際使用時，單片機通常采用上電自動復位和按鍵與上電復位兩種方式，在單片機RST引腳上外接一個電阻、電容。形成復位電路片外部分電路，如圖1-9所示
圖1-9電路中的電阻、電容參數適用于6 MHz晶振。能保證復位信號高電平持續時間大于兩個機器周期，即復位信號持續時間應超過4uS才能完成復位操作．復位電路雖然簡單，但作用很大。一個單片機系統是否能正常運行，首先要檢查是否復位成功。初步檢查可用示波器探頭監視RST引腳，接下復位鍵．觀察是否有足夠幅度的波形輸出（瞬時的）。還可以通過改變復位電路阻容值進行調節。
復位是單片機的初始化操作。其主要功能是把地址計數器(PC)初始化為OOOOH，使單片機從OOOOH單元開始執行程序。當單片機運行出錯或進入死循環時，為擺脫困境，須按復位鍵重新運行。部分特殊功能寄存器復位后的狀態為確定值，單片機復位后的狀態見下表。
|
特殊功能寄存器 |
初始狀態 |
特殊功能寄存器 |
初始狀態 |
|
A |
00H |
TMOD |
00H |
|
B |
00H |
TCON |
00H |
|
PSW |
00H |
TH0 |
00H |
|
SP |
07H |
TL0 |
00H |
|
DPL |
00H |
TH1 |
00H |
|
DPH |
00H |
TL1 |
00H |
|
P1~P3 |
FFH |
SBUF |
××××××××B |
|
IP |
×××00000B |
SCON |
00H |
|
IE |
0××00000B |
PCON |
0×××××××B |
4．單片機最小系統電路
主控芯片AT89S52的XTAL2，XTAL1引腳外接上12MHz石英晶體以及30 pF電容C2和C3．構成并聯諧振電路，在RST腳上外接按鍵與上電復位電路，在VCC引腳接上+5V電壓，EA腳上接高電平，Vss(GND)接地，就構成了單片機最小系統，如圖1-10所示。接通+5 V電源后，用示渡器檢測XTAL2有脈沖信號，在ALE/PROG上檢測到(12/6)MHz的脈沖，系統就可以進行工作。
