了解主控芯片AT89S52單片機之前，我們先一起認識一下什么是單片機：
單片機（single chip microcomputer）亦稱單片微型計算機。國際上統稱微控制器（MCU，microcontroller unit），是一類內部集成了計算機核心技術的智能芯片。單片機就是把中央處理器（CPU，central prvcesing unit）、隨機存取存儲器（RAM，random access memory）、只讀存儲器（ROM，read only memory）、輸入/輸出（I/O，input/output）接口等主要的計算機功能部件集成到一塊集成電路芯片上。從而形成一部完整的微型計算機。單片機是大規模集成電路技術發展的結晶，具有性能高、速度快、體積小、價格低、穩定可靠、通用強等優點，應用廣泛。
雖然單片機的品種很多，但無論從世界范圍或從全國范圍來看，使用最為廣泛的應屬M(fèi)CS-51系列單片機。MCS-51系列單片機以其典型的通用總線式體系結構、特殊功能寄存器的集中管理模式、位操作系統和面向控制功能的豐富的指令系統，為單片機的發展奠定了良好的基礎。本人以MCS-51內核兼容的系列單片機AT89S52作為代表進行理論基礎分析。
下面我我們?cè)賮砜聪轮骺匦酒珹T89S52單片機的基本組成

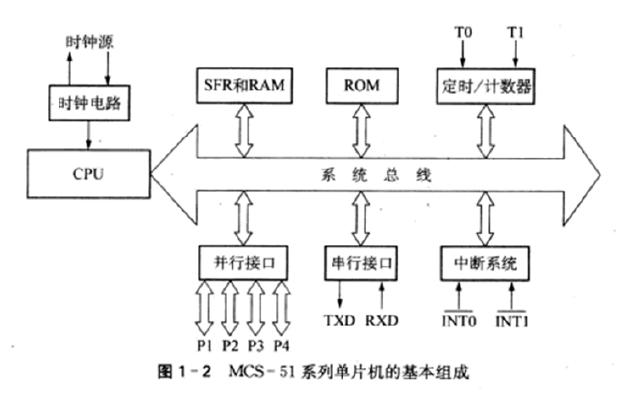

AT89S52是美國AMTEL公司生產的一種低功耗、寬電壓、高性能8位CMOS微控制器，具有8k在系統可編程Flash存儲器。使用Atmel公司高密度非易失性存儲器技術制造，與工業80C51產品指令和引腳完全兼容。片上Flash允許程序存儲器在系統可編程，亦適于常規編程器，在單芯片上，擁有靈巧的8位CPU和在系統可編程Flash，能為眾多嵌人式控制應用系統提供靈活、有效的解決方案。MCS - 51系列單片機的基本組成如圖1-2所示。
AT8952具有以下主要功能特性：
（1）一個8位微處理器（CPU）。這是單片機的核心，負責讀入和分析每條指令，根據每條指令的功能要求，控制單片機各個部件具體地執行指令操作。主要包括運算器和控制器兩大部分.
（2）256字節的數據存儲器（RAM）和32個特殊功能寄存器（SFR），用于存放可讀/寫的數據。
（3）8k字節的內部程序存儲器（Flash ROM）。用于存放程序、原始數據或表格。
（4）3個16位定時/計數器。用以對外部事件進行計數，也可用作定時器。
（5）4個8位可編程的輸入/輸出（I/O）并行端口，每個端口既可做輸入。也可做輸出.
（6）一個全雙工異步串行口（UART）串行通道，用于數據的串行通訊。
（7）6個中斷源，2個優先級。
（8）可尋址各64kB的外部程序存儲器、數據存儲器空間。
（9）有位尋址功能，適于布爾處理的位處理機。
（10）片內振蕩器即內部時鐘電路，石英晶體和微調電容需要外接。最高允許振蕩預率為33MHz。
（11）可降至0Hz靜態邏輯操作，具有支持2種軟件可選擇節電工作方式，即休閑方式（idle mode）及掉電方式（power down mode）�？臻e模式下，CPU停止工作，允許RAM、定時器/計數器、串口、中斷繼續工作。掉電保護方式下，RAM內容被保存，振蕩器被凍結，單片
機一切工作停止，直到下一個中斷或硬件復位為止。
（12）ISP在線編程功能。
（13）內部集成看門狗計時器（WDT）。
（14）雙數據指示器。
（15）電源關閉標記。
（16）全新的加密算法。
（17）向下完全兼容MCS-51全部子系列產品，兼容MCS-51指令系統。

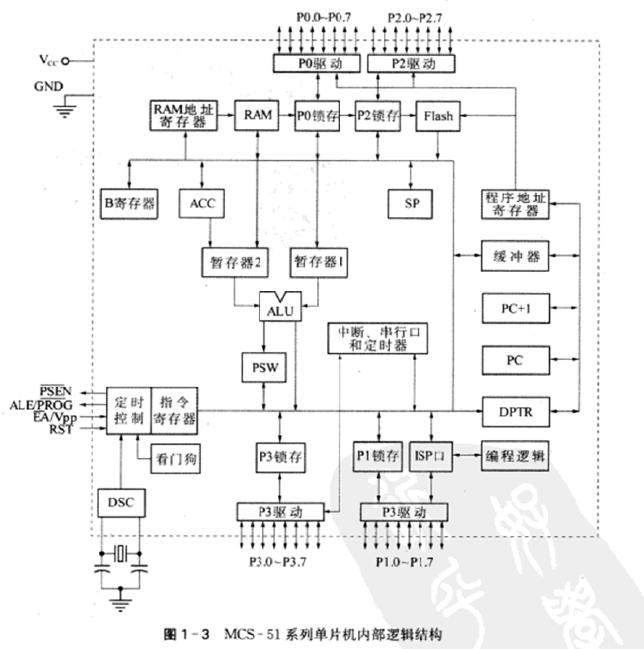

以上各個部分通過片內8位數據總線（DBUS）相連接其內部邏輯結構如圖1-3所示
