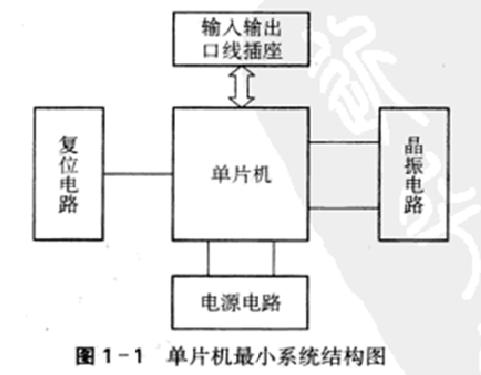

單片機最小應用系統是指用最少的元件組成的可以工作的單片機系統。MCS-51系列單片機最小應用系統結構如圖1-1所示。MCS-51系列單片機最小應用系統一般包括主控單片機芯片、電源電路、復位電路和晶振電路。
（1）單片機在單片機應用系統中，單片機是核心部件，能夠自動完成用戶賦予它的任務。
（2）電源電路單片機是一種超大規模集成電路，在該集成電路內有成千上萬個晶體管或場效應骨。因此，要使單片機正常運行，就必須為其提供能量，即為片內的晶體管或場效應管供給電源，使其能工作在相應的狀態。
（3）晶振電路單片機是一種時序電路，必須為其提供脈沖信號才能正常工作。由于MCS-51系列單片機內部已集成了時鐘電路，所以在使用時只要外接晶體振蕩器和電容就可以產生脈沖信號。晶體振蕩器和電容所組成的電路稱為晶振電路。
（5）輸入輸出口線插座： 單片機通過輸入輸出口線與外界交換信息。例如，單片機與外設的通訊就是通過輸入輸出口線實現的。單片機輸入輸出口線的驅動能力有限。驅動能力不足時.可以在口線上接驅動器。
