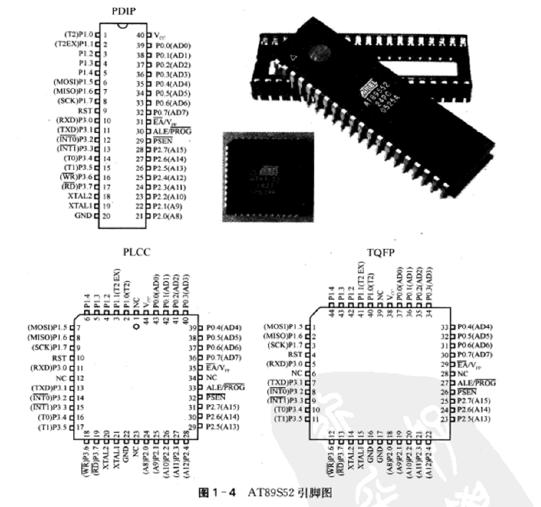

在MCS-51系列單片機中。各類型號單片機的引腳是相互兼容的。MC5-51系列單片機實際有效的引腳為40個，有3種封裝形式：PDIP封裝形式，這是普通的40腳雙列直插式。PLCL封裝形式，這種形式是具有44個J型腳的方形芯片，使用時需要插入與其相配的方形插座中；TQFP封裝形式，這種形式也是具有44個J型腳的方形芯片，但它的體積更小、更薄，是一種表面貼焊發封裝形式。AT89S52單片機這3種形式的引腳圖如圖1-4所示，在以后的文章里我會以PDIP封裝為例說明引腳功能。
1、電源引腳
（1）40腳VCC：電源端，引入單片機的工作電源。
（2）20腳VSS（GND）：接地端。
MCS-51系列單片機最小應用系統一般使用+5V電源，需要注意的是，目前單片機允許使用的電壓范圍越來越寬，一般單片機都能在3-6V范圈內工作，電池供電的單片機不再需要對電源采取穩壓措施。低電壓供電的單片機電源下限己由2.7V降至2.2V或1.8V。0.9V供電的單片機已經問世。
2、時鐘引腳XTAL1和XTAL2
（1）19腳XTAL1：振蕩器反相放大器和內部時鐘發生電路的輸人端。
（2）18腳XTAL2：振蕩器反相放大器的輸出端。單片機的正常工作離不開時鐘信號。單片機的時鐘信號的產生方法有兩種：內部時鐘方式和外部時鐘方式。在單片機最小系統采用內部時鐘方式。
3、控制引腳
（1）9腳RESET：復位輸人引腳，當振蕩器工作時，若在此引腳上加兩個機器周期的高電平，就能使單片機復位。當單片機上電時，必須先復位，再進入工作狀態。當程序運行錯誤或由于錯誤操作而使單片機進入死鎖狀態時，也可以通過復位進行重新啟動。SFR中的輔助寄存器AUXR（地址8EH）上的DISRTO位可以使此功能無效。DISRTO默認狀態下，復位高電平有效。
（2）31腳EA/VPP：為外部程序存儲器訪問允許/固化編程電J壓輸入信號。當引腳EA接高電平時。單片機在復位后從內部ROM的0000H開始執行程序。當EA為低電平（如接地）時，單片機復位后直接從外部ROM的0000H開始執行程序。內部有ROM的單片機，其EA一般接高電平。在Flash編程期間，EA也接收12V VPP電壓。
（3）30腳ALE/PROG：地址鎖存控制信號（ALE）是訪問外部程序存儲器時，鎖存低8位地址的輸出脈沖。在Flash編程時，此引腳（PROG）也用作編程輸入脈沖。在一般情況下，ALE以晶振1/6的固定頻率輸出脈沖，可用來作為外部定時器或時鐘使用。然而，在每次訪問外部數據存儲器時，ALE脈沖將會跳過。如果需要，通過將地址為8EH的SFR的第0位置1，ALE操作將無效，僅在執行MOVX或MOVC指令時有效，否則，ALE將被微弱拉高。
（4）29腳PSEN：外部程序存儲器選通訊號（PSEN）。當AT89S52從外部程序存儲器執行外部代碼時，PSEN在每個機器周期被激活兩次，而在訪問外部數據存儲器時。PSEN將不被激活。
29腳PSEN和30腳ALE/PROG為外擴數據/程序存儲器時才有特定用處，在單片機最小應用系統中不用考慮。
