機器規格參數：

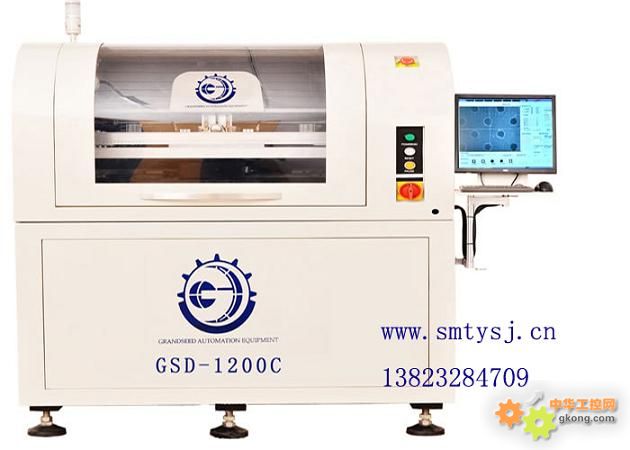

型號 GSD-1200C
Item 項目
網框尺寸 420X500mm 1500X900mm
Thickness 25~40mm
PCB 最小尺寸 120X50mm
PCB 最大尺寸 1200X600mm
PCB 厚度 0.8~6mm
PCB 翹曲量 Max.PCB對角線2％
傳送高度 900±40mm
傳送方向 左-右;右-左;左-左;右-右
運輸速度 Max 1200mm/S Programmable
Board Location
PCB的定位 支撐方式 磁性頂針/可手動調節頂升平臺
夾緊方式 獨特的頂部壓平,邊夾,真空吸嘴
印刷頭 兩個獨立的馬達驅動印刷頭
刮刀速度 6~300mm/sec
刮刀壓力 0~10Kg/cm2
刮刀角度 55°(Standard )標準
刮刀類型 鋼刮刀標準,膠刮刀
鋼網分離速度 0.1~20mm/sec Programmable
清洗方式 干、濕、抽真空
工作臺調整范圍 X:±10mm;Y:±10mm;θ:±2°
整機參數
重復定位精度 ±0.01mm
印刷精度 ±0.025mm
印刷周期 <13s (Exclude Printing & Cleaning)
換線時間 <5Min
使用空氣 4.5~6Kg/cm2
電源 AC:220±10%,50/60HZ 1Φ 3KW
控制方法 PC Control
機器外形尺寸 2000(L)X4000(W)X1500(H)mm
機器重量 Approx:1500Kg
PCB傳送過板高度 35mm
機器配置：
1)可編程懸浮印刷頭
*兩套步進馬達驅動,前后刮刀壓力單獨可調,確保因刮刀材質疲勞變形而產生的前后印刷不一致性.
*有效地控制行程,提高印刷效率,防錫膏外泄.
2)標準型不銹鋼刮刀,獨特設計,提高刀片使用壽命.
3)上視/下視視覺對準系統
4)干式/濕式/真空 可編程網板清洗系統
(適用于不同大小之鋼網)
5)PCB夾持裝置
*磁性頂針
*真空吸盤
*PCB側邊柔性?shī)A緊裝置—保證PCB夾持時不會產生彎曲變形.
*PCB上壓裝置(特別適用于0.6以下的PCB)—保證PCB平整性.
6)適用于不同厚度PCB的高度手動調整平臺—保證PCB與鋼網最佳接觸.
7)數控導軌調整
8)工業控制型電腦,Windows XP界面操作系統
9)內建式軟件診斷系統
10)SMEMA接口
|
