一． 系統需求
1． 功能要求
確認檢測光盤內環上的ID碼是否正確，能分別正確讀出內環上所印刷的條形碼和ID字符。
2． 檢測流程
第一部分：建立標準資料
（1） 先將印有正確的條碼與ID的光盤放在檢測裝置上
（2） 啟動定位檢測，由機器臂將光盤放置檢測位置后停止
（3） 通過攝像機拍攝一幅合格條光盤的圖像，傳送到視覺檢測儀
（4） 經過系統自動學習后，標準資料自動保存在視覺檢測儀中
第二部分：檢測條形碼
（1） 將待檢光盤安放在檢測裝置上
（2） 光盤由機器臂放置到檢測位置后由感應開關控制啟動檢測系統工作，系統讀取印刷條形碼和ID字符
（3） 經視覺檢測儀分析后將印刷正確和錯誤的光盤進行信號分流
注：當然檢測不同類型條形碼的光盤之前都要建立與之相應的標準資料
二． 設計方案 ---------基于NetSight II 的Sherlock視覺檢測軟件應用系統
1． 硬件組成
（1） CCD：1024X768 SM2 miniature 29f/s
（2） 光源：Dark Field 100mm Red D
（3） 鏡頭：A-LEN-FUJ-16
（4） 視覺處理系統：NetSight II 智能視覺系統
（5） 相機光源固定支架
2． Sherlock軟件
（1） OCRplus檢測模塊：主要用于檢測識別光盤上的ID 字符

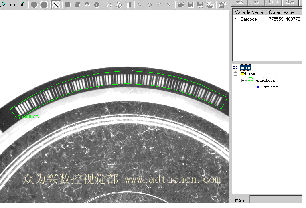

（1） BarCode條形碼檢測模塊：主要用于檢測光盤上的各種類型條形碼，可以支持多達12種類型的條形碼檢測
2． 客戶界面

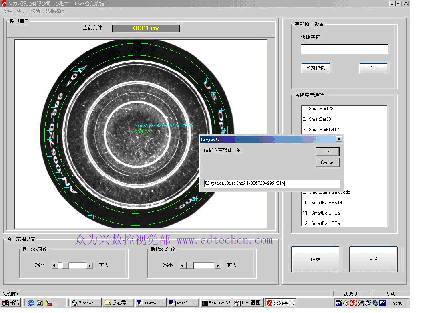

標準資料學習界面

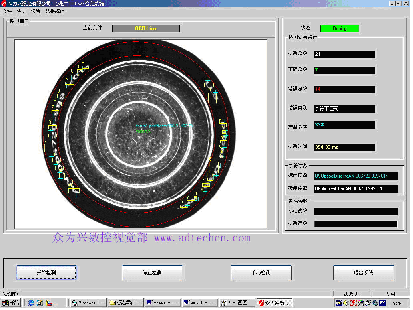

檢測運行界面:
注：可以根據用戶不同要求編寫相應的用戶界面
注：NSII-OS-MCA-400包括了1024x768的相機（A-CAM-CVA11-1），3米的相機連接電纜（A-CAB-NSII-C00），I/O接線板組件（A-IOB-011）。配電器（A-PWR-NSII）和電源線（A-CAB-NSII-PWR），針口連接器組件（A-DIN-NSII），Sherlock和NetSight II用戶手冊以及指定的操作系統。
|
