電池殼檢測
案例描述:
金屬電池殼, 大約17/8英寸, 一端有一個1/8英寸寬的凸沿. 要檢測的內容是從一條邊到另外一條邊的的兩段過渡圓弧，見下面的截圖
概述:
使用iNspect 軟件檢測, 只使用圓弧測量工具及定位工具. 檢測時間在94到97ms之間。
硬件配置:
相機:
JAI CV-A11
鏡頭:
標準 25mm 鏡頭（30mm 連接環 10mm + 20mm)
光源:
Fostec 小的白色背光源
工作距離:
工件頂端到鏡頭 = 0.5英寸
工件底部到光源表面= 2.0英寸
水平視野范圍 = 0.13英寸
難點:
視野范圍很小, 所以工件的定位必須很精準才能使檢測的圓弧落在檢測區域內（見截屏），背光源必須離工件足夠遠的距離才可以使光線均勻，本例中距離為2英寸

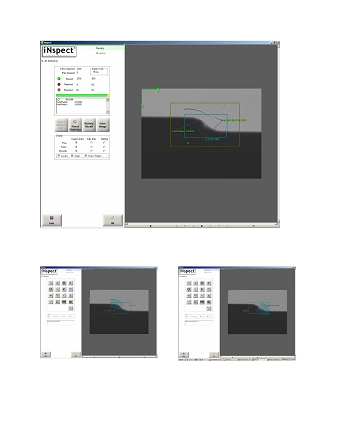

上圖圓弧檢測區域用來測量外彎和內彎的圓弧的半徑.
定位是上圖矩形區域內定義的電池的肩部特征。
下圖左、右每一個圓弧檢測工具可以檢測一條圓弧.
|
