應用說明

條形碼/OCR讀取

銷售聯系人

IPD 銷售聯系方式:

上海波創電氣有限公司

客戶希望讀取條碼及字符，并且把結果同外部發送給Sherlock 的字符相比對，同時客戶希望在檢測室可以調整OCR的檢測區域

為什么選擇視覺而不選擇其他技術? 視覺可以滿足客戶要求，而且視覺是唯一在一個檢測中即可以讀條碼又可以讀字符。

最終是使用 VA61和線掃描相機實現檢測的。 臨時的模擬檢測是使用 VA41 加JAI CV A11 相機.



硬件

模擬檢測:

相機:

CV A11

鏡頭:

25mm Tamron

光源:

漫射光 CCS

實際檢測:

相機:

Dalsa Spyder 3

鏡頭:

目前未知

光源:

CCS 高亮線光源

模擬檢測:

工件底部到鏡頭

工件底部到相機螺紋

工件底部到圓頂燈底部

視野范圍

20 英寸

21.0 英寸

20英寸，在鏡頭及工件之間

3 英寸 水平方向

上海波創電氣有限公司

檢測程序的運行過程

使用 Sherlock 7.1.2.8版本軟件, OCR_BARCODE.ivs 程序讀取條碼和字符，并把它們同指定的字符比對（保存在變量SetString中。程序同時通過TCPIP輸出結果。指定的字符同樣可以通過TCPIP輸入（使用超級終端連接Sherlock的發送及接收來進行測試

VB 界面程序 "Firstsight Vision Sherlock OCR_Barcode Demo.exe" 顯示從程序OCR_BARCODE.inv接收的數據，同時也可以在這個界面上改變OCR的檢測區域

使用的視覺軟件

Barcode 和 Grayscale OCR

怎樣判別結果

Sherlock 使用 If Else 語句去判定結果

同外部的通訊方式(例如 I/O 或者 串口.)

TCPIP 輸出數據及輸入需要比對的字符

操作者怎樣控制程序

VB操作界面，可以監控返回的數據及發送比對字符給Sherlock

見附件 VB_GUI.zip

上海波創電氣有限公司

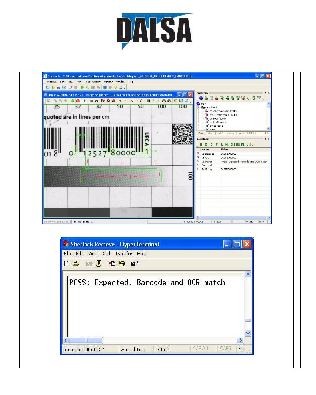

讀碼結果和字符讀取結果同比對的字符匹配，檢測結果輸出給超級終端

上海波創電氣有限公司

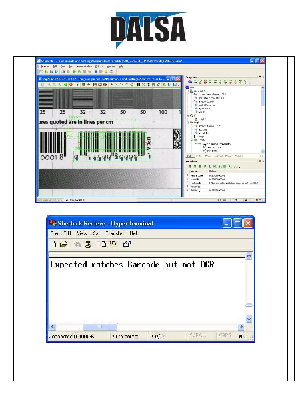

 讀碼結果同比對字符匹配，但是字符讀取結果同比對字符不匹配，向超級終端輸出結果

上海波創電氣有限公司

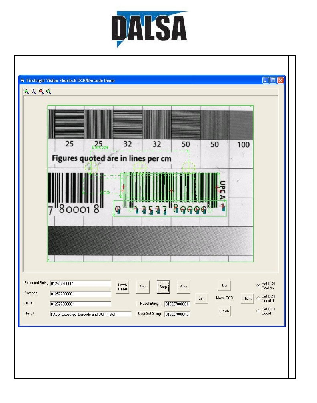

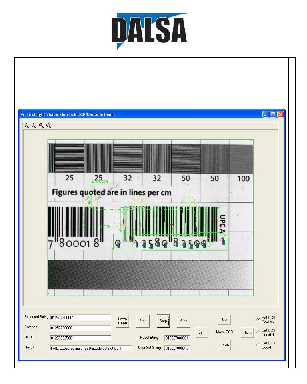

下圖是VB操作界面.

VB操作界面允許用戶設定要比對的字符，還可以設定OCR的檢測區域.
