上海波創/DALSA IPD軸承檢測方案
上海波創電氣有限公司

軸承檢測

硬件構成

相機安裝在軸承的中心，鏡頭到軸承的距離為11英寸

相機

8mm 鏡頭

距離鏡頭11英寸

工件

背光源

上海波創電氣有限公司

檢測軟件

在一個圓形檢測區域內使用計數工具來檢測5個機加工孔，使用灰度的標準偏差值來檢測軸承的中心齒，視野范圍是9” x 6.75”，可以允許工件向兩邊偏移1.5英寸，定位工具是搜尋軸承中心孔的位置，并給檢測工具做定位。

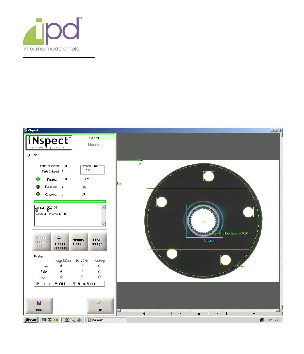

截屏 – 顯示檢測結果

良品

注: 圓形檢測區域檢測指定面積范圍的孔. 并給出5個孔的檢測結果。中間的標示有Standard Deviation的檢測工具檢測軸承中心的機加工齒，結果大概是69.3

上海波創電氣有限公司

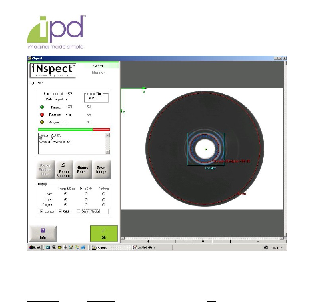

不良品

注: 計數工具返回一個FAIL 信息，因為檢測區域不存在指定面積范圍的孔，中心檢測標準偏差的工具也產生一個FAIL的結果，因為中間沒有機加工齒

硬件列表

部件型號

VA10-01-C0

A-LEN-FUJ-8

描述

支持測量工具包

8MM 鏡頭

背光源

數量
