應用說明
檢測物體
透明塑料管
銷售聯系人:
IPD 銷售聯系方式:
上海波創電氣有限公司
概述:
需要檢測的物體是透明的塑料圓柱體, 11.25 英寸長,直徑 0.5英寸。頭部1.5英寸，尾部
1.0英寸，目的是檢測靠近頭部和尾部的區域有無裂縫，見左圖所示
綜述:
在這個案例中,我們使用兩個標準分辨率的TM2相機，標準鏡頭及兩塊背光源.除了落在檢測圖形的上下兩個橫邊范圍內并且方向也是水平的裂痕以外，系統可以檢測到任何角度的裂痕。那些落在檢測死區內的裂痕可以另外加一個相機檢測，或者把工件旋轉90度后再進行檢測。
軟件:
本案例中我們使用Inspect軟件.

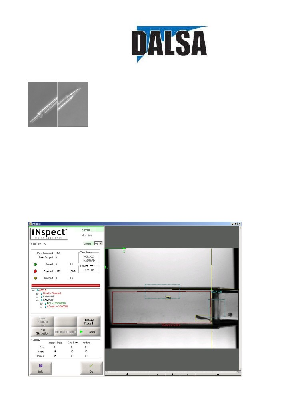

截屏（有裂痕）

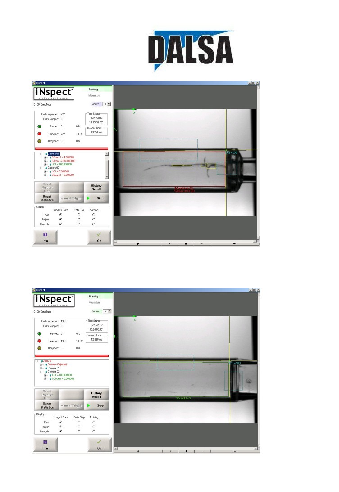

頭部缺陷, 使用相機2.
尾部缺陷.
截屏（無裂痕）
Surface工具的靈敏度參數設定值比默認值要低，目的是過濾掉沒有裂痕時的雜點，最小的可以檢測的裂痕的面積設定為56個像素
總結:
本案中共有27個樣品，大多數在頭部或尾部存在裂痕. 所有樣品都在不同的旋轉角度下進行檢測，除了有一個很細小并且同邊緣平行的裂紋恰巧落在死區內而漏檢外，其余的裂痕都被穩定的檢測出來
硬件:
相機
鏡頭
光源
2個Teli TM2 相機, 640x480
2個 25 mm鏡頭
2個 CCS 背光源, P/N QBL-060060-66 (24V)
安裝距離:
工件到鏡頭
工件到相機安裝螺紋
光源到螺紋
視野范圍
9 英寸
11.5 英寸
2 英寸
水平方向2.2英寸
精度:
像素尺寸（640 FOV）
1/4 像素解析度
0.0034 inch
0.00086 inch
Surface工具設定
|
