上海波創/DALSA IPD框架切削深度檢測方案 上海波創電氣有限公司

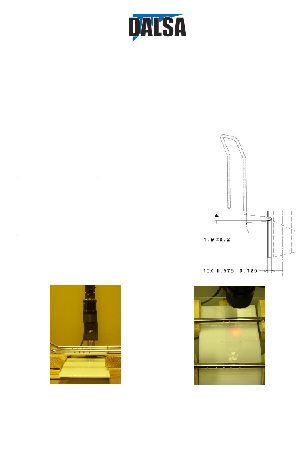

應用說明 　　檢測目標 　　框架前端切口深度測量 　　銷售聯系人: 　　IPD 銷售聯系方式： 　　上海波創電氣有限公司 　　應用描述： 　　用戶是機加工行業，主要做鋼棒或鋼管的折彎，穿孔，開槽等. 當前的工序是在框架上為自動鉆孔機做V形定位槽，公差為1.575mm±0.125mm，如果加工的產品尺寸不在公差范圍內，接頭就不能很好的配合。 　　解決方案： 　　本案中選用比較簡單的VA21帶一個相機的系統，并使用Inspect軟件. （VA-20完全可以滿足檢測要求，但客戶指定型號VA21），一個TM2的相機安裝在與工件的旋轉軸成90度角的方位，一個小的背光用來取得對比鮮明的圖像。使用Point, Pencil, Rake,和Line這些視覺工具來檢測切削槽的深度，框架必須被固定 　　硬件配置: 　　框架接頭 　　部件型號 　　VA21-03-C01-0： 　　VA-21 系統包含一個TM-2 640 x 480的相機及三米的相機電纜線 　　A-LEN-CMP-55 　　55mm的焦闌鏡頭使用20mm的連接環 　　A-NR-010-652110： 　　50 x 50 mm 紅色 LED 背光源 　　描述 　　安裝位置： 　　工件底部到鏡頭： 　　4 英寸 　　工件底部到光源底部： 　　2英寸 　　工件高度： 　　0.875英寸 　　視野范圍： 　　5.25毫米 　　像素尺寸（640視野）： 　　0.0082288 毫米

工件圖像:

　　上左為合格

　　正確深度

　　上右為不良

　　切口太淺

　　下左為切削槽深度在公差范圍內. 結果為 Pass

　　下右為切削槽深度過淺. 結果為Fail

　　工具的使用順序:

　　1) 在切削槽的左邊使用一個定位工具

　　2) 在切削槽的每一邊用Point工具定義一個點

　　3) 用Pencil工具連接兩個點（形成一條直線）

　　4) 選中這條直線，把它移到工件的上端）.

　　5) 在這條直線與工件的邊緣形成的邊緣之間使用Rake工具

　　6) 把 Rake工具的區域拉伸到切削槽的底部下面增加元素的個數，設定最大距離為檢測方式

　　7) 在畫的直線與工件邊緣之間做垂線，這是補償值

　　8) 使用變量編輯公式把Rake工具測出的最大距離減去補償值，并轉化為毫米
