金屬沖壓件上的焊接螺母 – 部件識別
銷售聯系人:
IPD 銷售聯系方式:
上海波創電氣有限公司
檢測描述:
用一個相機去代替兩個光電傳感器. 光電傳感器經常導致誤判而停工。它們不能處理工件位置移動
情況
檢測位 1 –在金屬沖壓件的頂板放到?jīng)_壓件的底板之前，底板上應該有兩個焊接位
檢測位 2- 第二部檢測是為了保證在焊接之前，頂板被正確放置.
解決方案:

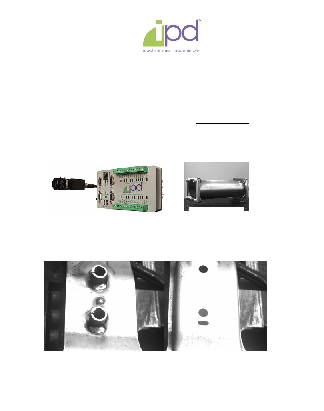

VA-20 （帶一個 640 x 480 TM2相機， 使用相機保護罩）. iNspect 軟件
相機保護罩
檢測細節:
第一步 檢測兩個焊接位
第二步檢測頂板
iNspect 軟件工具:
兩個檢測內容都可以使用匹配工具.
匹配工具是基于模版的相互關系. 它把運行時的檢測圖像同訓練的模版圖像相比對，用得
分來判定比對結果，100表示完全一樣

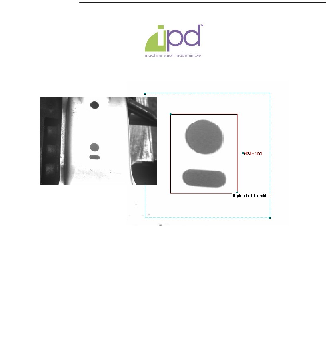

匹配工具包含了一個可以調整范圍的模版搜尋范圍，內部的紅色矩形是訓練的模版，外部的藍色區域
是搜尋區域，外邊的搜尋區域可以稍微大一些，這樣就允許工件的微小的位移。
截屏1:

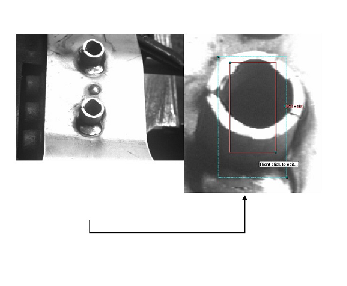

在工件上有唯一的特征的地方使用匹配工具，在這個例子中，不要包含焊縫，因為焊縫的形狀是多變的
截屏2:
第二步檢測是搜尋頂板的表面. 正像你看到的一樣，工件上有一個對比比較鮮明的特征圖像。仍然使用
匹配工具進行檢測，同樣的外邊的搜尋區域可以稍微大一些，這樣就允許工件的微小的位移
小結:
在檢測時要正確設定匹配的得分閥值，測試在缺失焊接件及頂板時的得分同好的工件的得分差異，從而ke以保證一個準確的判定得分
|
