上海波創/DALSA IPD關于焊接螺母的方向檢測
上海波創電氣有限公司

　　應用說明

　　檢測內容

　　焊接螺母的方向

　　銷售聯系人:

　　IPD 銷售聯系方式:

　　上海波創電氣有限公司

　　應用描述

　　客戶要求在沖壓件上焊接一個螺母. 工藝要求必須使焊接的螺母處于正確的方向，自動焊接機圍繞著一個轉臺工作，在焊接之前的最后一個工位就是確認螺母存在，并且方向正確，之前都是靠人工檢測的

　　解決方案:

　　本案使用了一個簡單的單相機的VA15系統. 相機安裝在與檢測面垂直的方位上，灰度工具被用來檢測螺母的方向及存在，使用紅色的同軸光遠距離照射把三種狀態下的圖像區分出來。由于照射距離，只有同光線垂直的檢測面才能被反射到相機里

　　檢測詳情:

　　硬件型號

　　VA15-03-C01-0

　　A-LEN-FUJ-12

　　A-MP-DAL201-0

　　安裝距離

　　鏡頭到檢測面

　　工件頂端到光源底部

　　6.75 英寸

　　5.0 英寸

　　描述

　　VA-15 系統帶一個TM-2 640 x 480相機，3m電纜線

　　12mm C接口鏡頭

　　2英寸紅色 LED 同軸光

　　TM-2

　　5.0”

　　6.75”

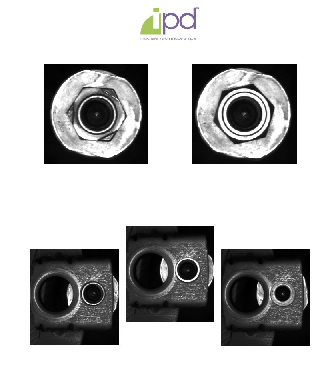

　　上左衛焊接螺母被正確放置

　　上右焊接螺母被錯誤放置

　　視覺檢測軟件:

　　灰度工具 – 平均灰度值可以反映出螺母的方向及缺失. 使用圓環面的檢測區域

　　下中為錯誤方向的螺母檢測區域的

　　平均灰度大約為136

　　下左正確方向的螺母檢測區域的

　　平均灰度大約為110

　　下右衛缺失螺母檢測區域的

　　平均灰度大約為151

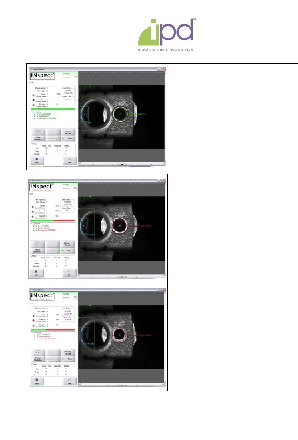

　　截屏:

　　正確方向的螺母檢測區域的

　　平均灰度大約為110

　　注: 灰度值工具可以檢測出螺母的方向，VA15系統

　　輸出一個PASS信號

　　錯誤方向的螺母檢測區域的

　　平均灰度大約為136

　　注: 灰度值工具可以檢測出螺母的方向，VA15系統

　　輸出一個FAIL信號

　　缺失螺母檢測區域的

　　平均灰度大約為151

　　注: 灰度值工具可以檢測出螺母的缺失，VA15系統輸出一個FAIL信號
