MotionRT750是正運動技術首家自主自研的x86架構Windows系統或Linux系統下獨占確定CPU的強實時運動控制內核。

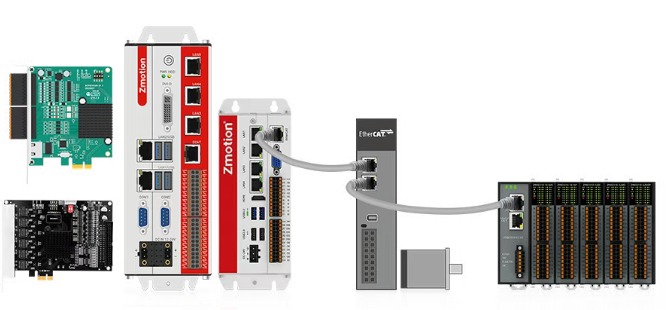

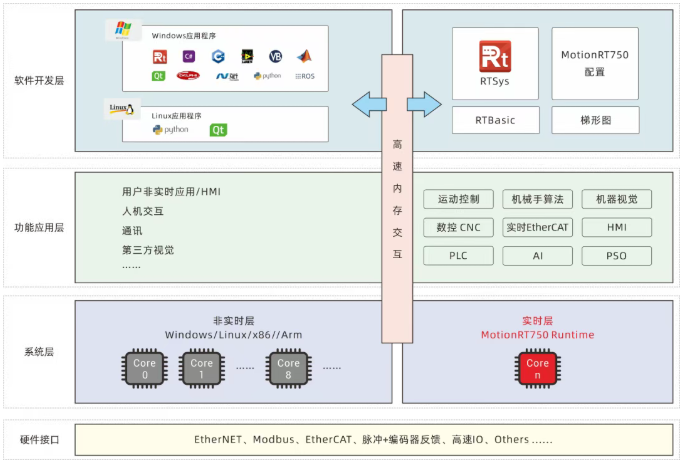

該方案采用獨占確定CPU內核技術實現超強性能的強實時運動控制。它將核心的運動控制、機器人算法、數控（CNC）及機器視覺等強實時的任務，集中運行在1-2個專用CPU核上。與此同時，其余CPU核則專注于處理Windows/Linux相關的非實時任務。
此外集成MotionRT750 Runtime實時層與操作系統非實時層，并利用高速共享內存進行數據交互，顯著提升了運動控制與上層應用間的通信效率及函數執行速度，最終實現更穩定、更高效的智能裝備控制，確保了運動控制任務的絕對實時性與系統穩定性，特別適用于半導體、電子裝備等高速高精的應用場合。
MotionRT750應用優勢：
1.跨平臺兼容性：支持Windows/Linux系統，適配不同等級CPU。
2.開發靈活性：提供多語言編程接口，便于二次開發與功能定制。
3.實時性提升：通過CPU內核獨占機制與高效LOCAL接口，實現2-3μs指令交互周期，較傳統PCI/PCIe方案提速近20倍。
4.擴展能力強化：多卡多EtherCAT通道架構支持254軸運動控制及500μsEtherCAT周期。
5.系統穩定性：32軸125μsEtherCAT冗余架構消除單點故障風險，保障連續生產。
6.安全可靠性：不懼Windows系統崩潰影響，藍屏?xí)r仍可維持急停與安全停機功能有效，確保產線安全運行。
7.功能擴展性：實時內核支持C語言程序開發，方便功能拓展與實時代碼提升效率。
更多關于MotionRT750的詳情介紹與使用點擊→強實時運動控制內核MotionRT750(一)：驅動安裝、內核配置與使用。
XPCIE6032H運動控制卡集成6路獨立EtherCAT主站接口。整卡最高可支持254軸運動控制；125usEtherCAT通訊周期時，兩個端口配置冗余最高可支持32軸運動控制。6個EtherCAT主站各通道獨立工作，多EtherCAT主站互不影響。

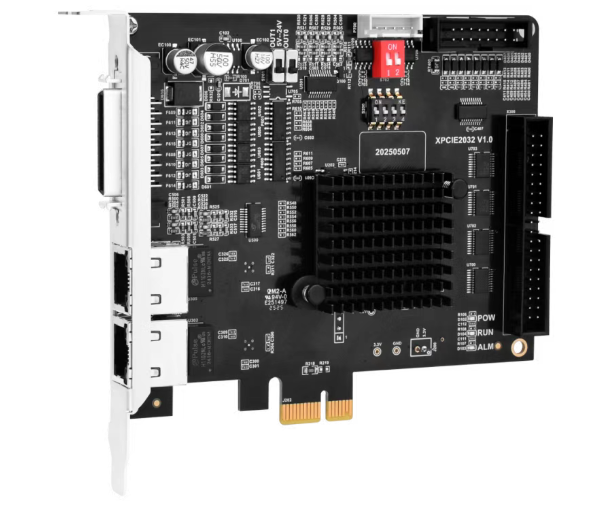

此外，對于EtherCAT接口數量需求不高的客戶，我們也有衍生型號XPCIE2032H可選。同系列產品XPCIE2032H集成2路獨立EtherCAT接口。整卡最高可支持至254軸運動控制；125usEtherCAT通訊周期時，單接口最高可支持32軸運動控制。2個EtherCAT主站各通道獨立工作，多EtherCAT主站互不影響。
XPCIE6032H運動控制卡面向半導體設備、精密3C電子、生物醫療儀器、新能源裝備、人形機器人及激光加工等高速高精場景，為固晶機、貼片機、分選機、鋰電切疊一體機、高速異形插件設備等自動化裝備提供核心運動控制支持。
XPCIE6032H硬件特性：
1.EtherCAT通訊周期可到125us（需要主機性能與實時性足夠)。
2.板卡集成6路獨立的EtherCAT主站接口，最多可支持254軸運動控制。
3.搭載運動控制實時內核MotionRT750。
4.相較于傳統的PCI/PCIe、網口等通訊方式，速度可提升了10-100倍以上。
5.板載16路高速輸入，16路高速輸出。
6.板載4路高速鎖存、4路硬件位置比較輸出、4路通用PWM輸出。
更多關于XPCIE6032H的詳情介紹與使用點擊→全球首創！PCIe超實時6通道EtherCAT運動控制卡上市！。

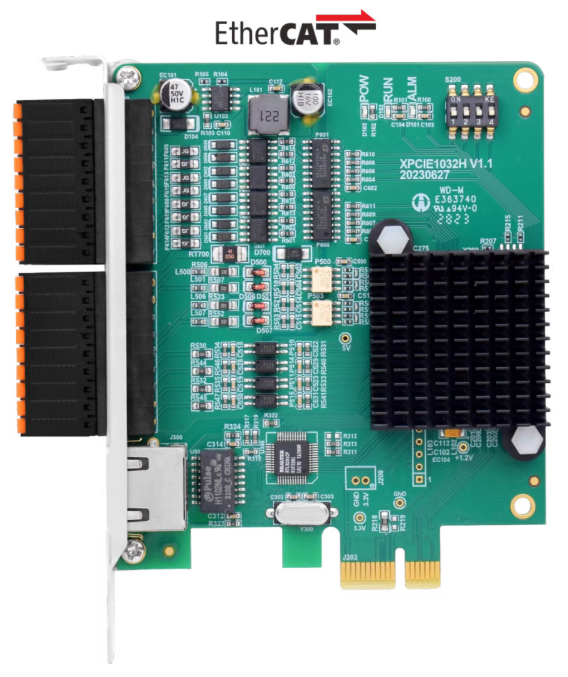

XPCIE1032H是一款基于PCI Express的EtherCAT總線運動控制卡，可選6-64軸運動控制，支持多路高速數字輸入輸出，可輕松實現多軸同步控制和高速數據傳輸。

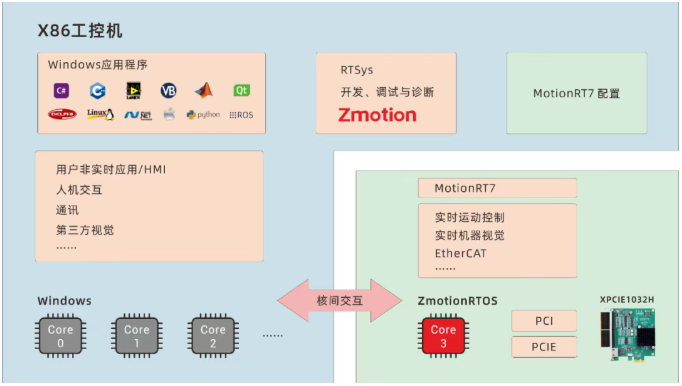

XPCIE1032H運動控制卡集成了強大的運動控制功能，結合MotionRT7運動控制實時軟核，解決了高速高精應用中，PC Windows開發的非實時痛點，指令交互速度比傳統的PCI/PCIe快10倍。
XPCIE1032H硬件特性：
1.6-64軸EtherCAT總線+脈沖可選，其中4路單端500KHz脈沖輸出。
2.16軸EtherCAT同步周期500us，支持多卡聯動。
3.板載16點通用輸入，16點通用輸出，其中8路高速輸入和16路高速輸出。
4.通過EtherCAT總線，可擴展到512個隔離輸入或輸出口。
5.支持PWM輸出、精準輸出、PSO硬件位置比較輸出、視覺飛拍等。
6.支持直線插補、圓弧插補、連續軌跡加工（速度前瞻）。
7.支持電子凸輪、電子齒輪、位置鎖存、同步跟隨、虛擬軸、螺距補償?shù)裙δ堋?/p>
8.支持30+機械手模型正逆解模型算法，比如SCARA、Delta、UVW、4軸/5軸 RTCP...
更多關于XPCIE1032H詳情點擊“不止10倍提速！PCIe EtherCAT實時運動控制卡XPCIE1032H 等您評測！”查看。
PCI Express®總線運動控制卡XPCIE1028，具備位置鎖存、多維高速硬件位置比較輸出PSO、同步跟隨、精準觸發的運動控制和I/O控制功能。配合正運動技術MotionRT7實時內核使用，可高度滿足高速視覺篩選機應用所需的運動控制需求。
XPCIE1028運動控制卡是正運動技術專為高速視覺篩選設備設計的一款PCI Express®總線運動控制卡，內置豐富的I/O、通訊接口，可以輕松地實現與視覺篩選機通信，非常匹配使用于1-12個相機+多個高速吹氣口的全自動CCD光學篩選機等設備上使用。

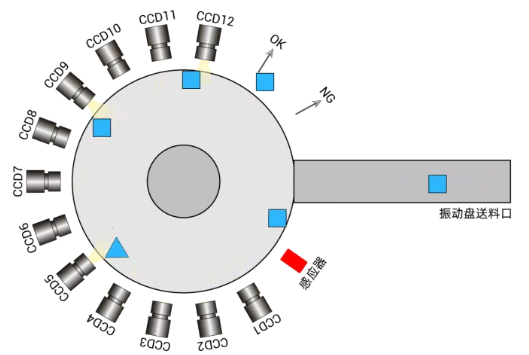

高速視覺篩選設備示意圖
XPCIE1028自帶8路高速輸入和多達16路高速硬件位置比較輸出，能夠輕松實現視覺飛拍和高速、精準觸發控制等視覺篩選機所需的多種實時性運動控制，以及高穩定性。脈沖輸出+編碼器反饋，可實現轉盤的旋轉，并實時記錄編碼器的實時反饋位置，幫您更加精準地控制設備。

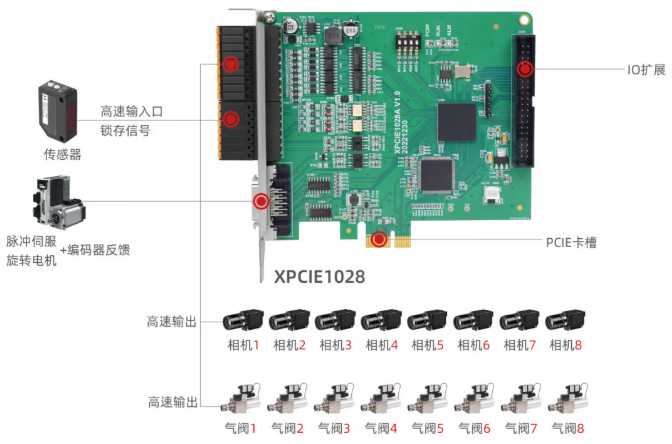

XPCIE1028在光學篩選機上硬件方案1
（8相機+8排料）

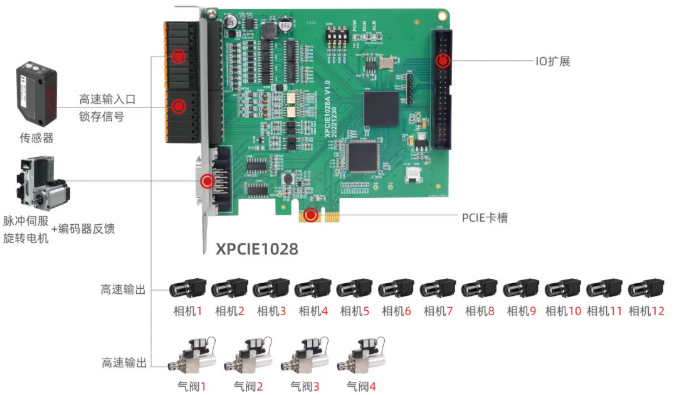

XPCIE1028在光學篩選機上硬件方案2
（12相機+4排料）
XPCIE1028硬件特性：
1.支持電子凸輪、直線插補等運動控制功能。
2.板載28+2點通用輸入，32+2點通用輸出，其中8路高速輸入和16路高速輸出。
3.板載4路脈沖輸出，其中一路專用脈沖軸接口（差分脈沖輸出+編碼器反饋）。
4.支持8路高速鎖存輸入口，可記錄轉盤來料位置。
5.多達16路精準輸出、硬件位置比較輸出，機器視覺飛拍檢測和篩選吹氣高速輸出，可根據需求分配。
更多關于高速視覺篩選機方案詳情點擊“高速視覺篩選機PCI Express實時運動控制卡XPCIE1028”查看。
拱形運動
在高速貼裝行業中，常常會有非常多的高速抬升、平移、下降動作，常規的直角門型運動在直角拐角處為了降低機臺震動，不得不進行減速停止，再重新加速的過程。
而拱形運動的優點在于：將直角拐彎處的運動軌跡處理成圓弧軌跡，不僅極大降低了減速程度，同時還保證了機臺的穩定性，以及運動的連續性，提高了整體加工效率。

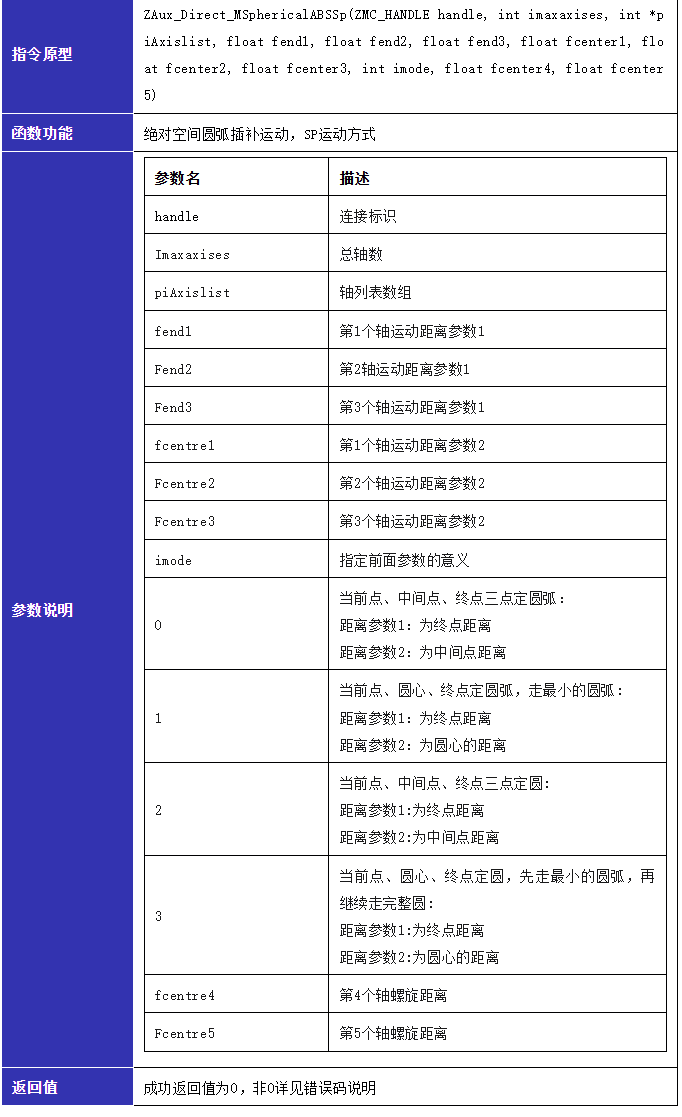

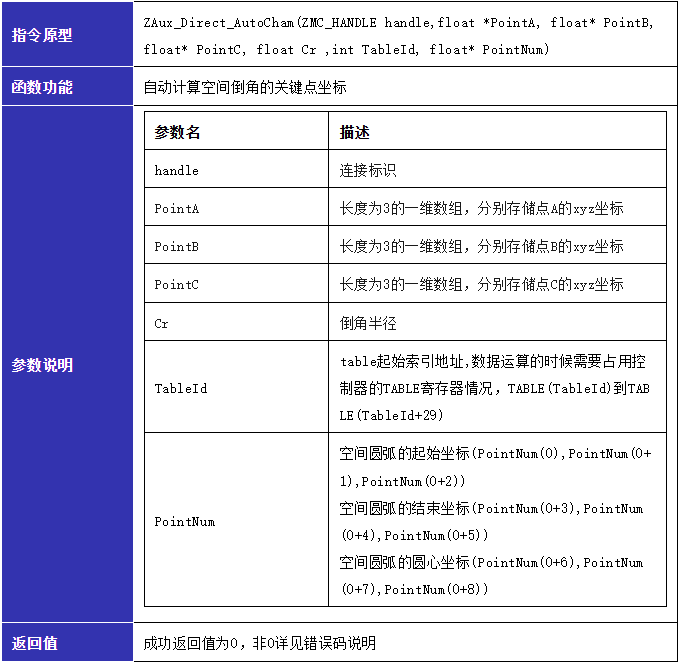

拱形運動相關指令
拱形運動實現原理
拱形運動實現是將原本的門型運動里抬升、平移、下降三條直線插補，手動拆分成直線、圓弧、直線、圓弧、直線五條插補運動，再用連續插補來保證速度的連續性，這需要我們事先知道原門型運動的空間4點坐標，將直角軌跡改成圓弧軌跡。

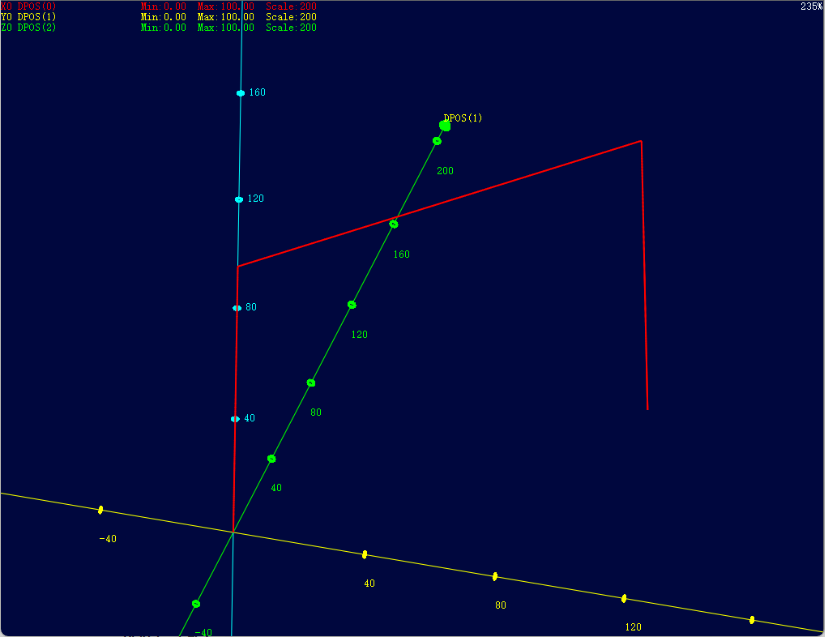

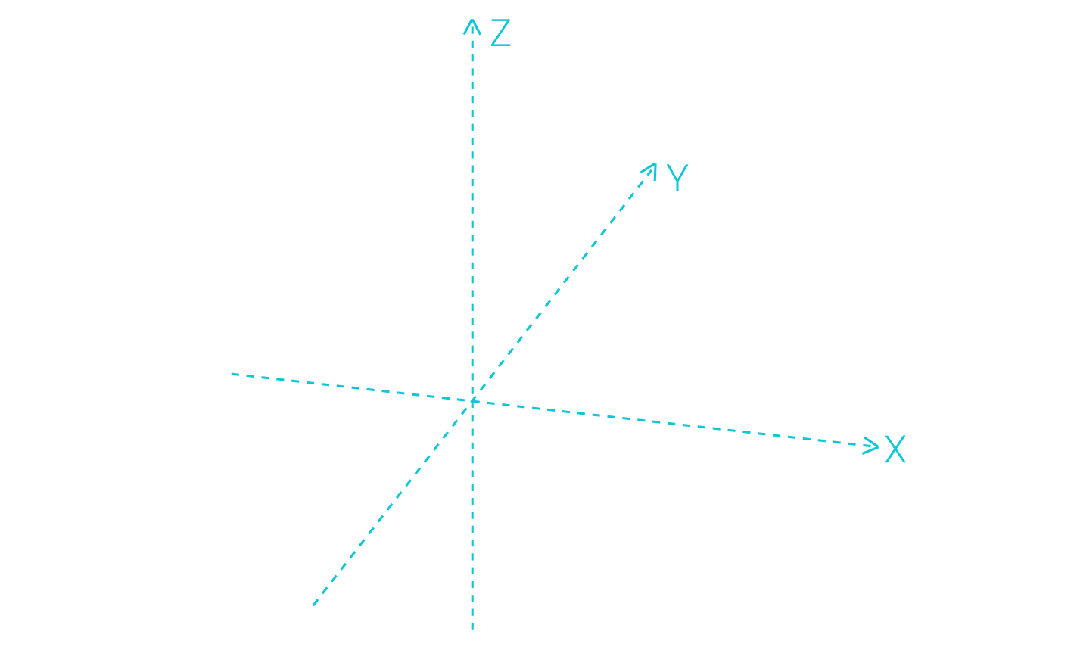

1.門型運動軌跡

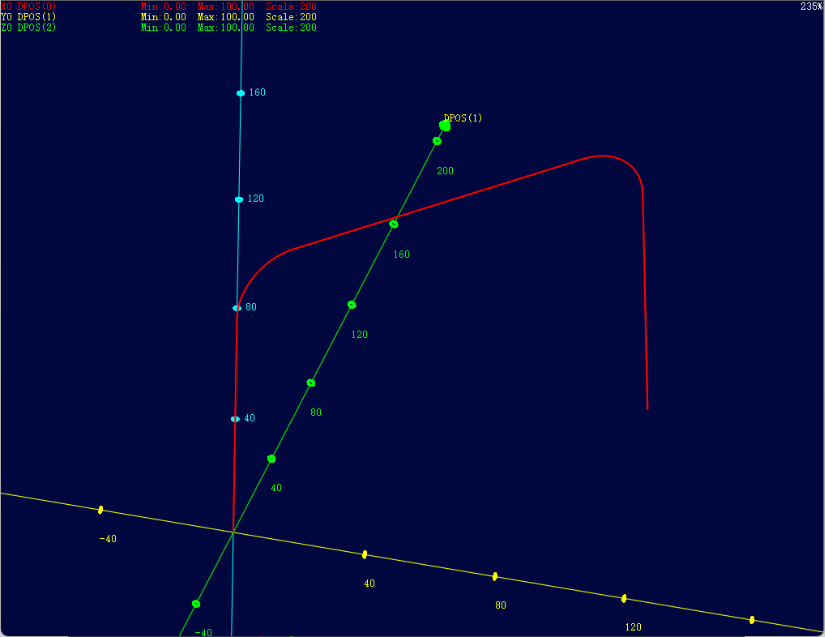

2.拱形運動軌跡
C#開發流程

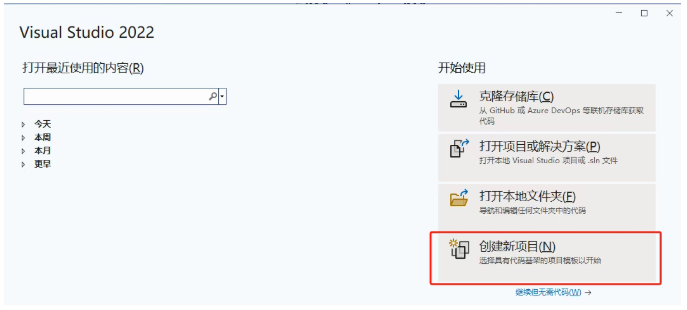

1.打開Visual Studio 2022軟件選擇創建新項目。

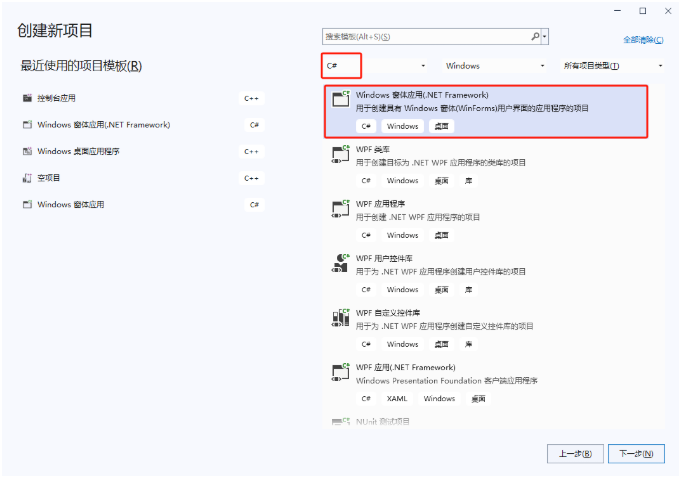

2.選擇開發語言為“C#”和Windows窗體應用(.NET Framework)。
3.選擇項目名稱、文件目錄位置及框架。
4.將廠商提供的C#的庫文件復制到新建的項目中。

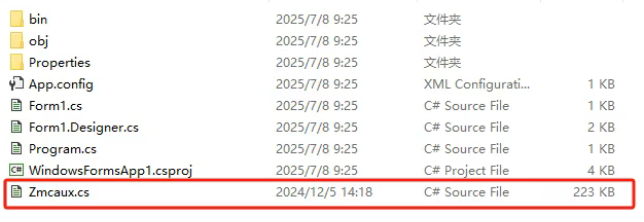

（1）將Zmcaux.cs文件復制到新建的項目里面。

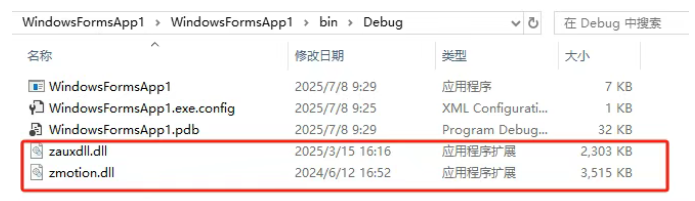

（2）將zauxdll.dll和zmotion.dll文件放入bin\debug文件夾中。

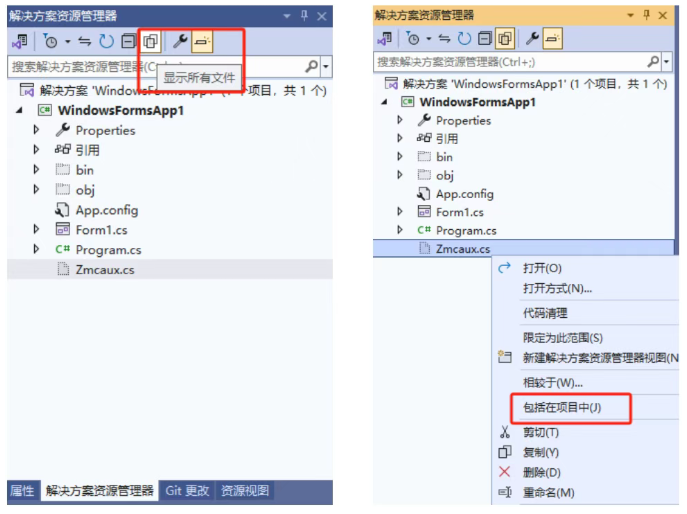

5.打開新建的項目文件，在右邊的解決方案資源管理器中點擊顯示所有，然后鼠標右鍵點擊Zmcaux.cs文件，點擊包括在項目中。

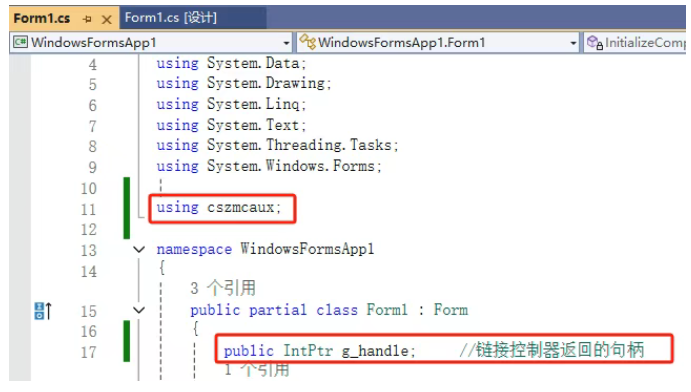

6.進入Form1.cs代碼編輯界面，寫入using cszmcaux，并聲明控制器句柄g_handle。
7.至此項目新建完成，可以進行C#項目開發。
函數說明
1.連接控制器。
MotionRT750主要使用ZAux_FastOpen來獲取連接句柄，建立通訊。
//LOCAL鏈接
private void Locallink_Click(object sender, EventArgs e)
{
if (g_handle != (IntPtr)0)
{
MessageBox.Show("MotionRT750已鏈接!", "提示");
}
else
{
zmcaux.ZAux_FastOpen(5, "", 1000, out g_handle);
if (g_handle != (IntPtr)0)
{
MessageBox.Show("MotionRT750鏈接成功!", "提示");
timer1.Enabled = true;
this.Text = "MotionRT750已鏈接";
}
else
{
MessageBox.Show("控制器鏈接失敗，請檢查RT750是否打開!", "警告");
}
}
}
2.實現拱形運動
分別設置拱形運動直線段與圓弧段的速度參數，并打開連續插補保證運動速度連續，再計算出二個直線拐角轉成圓弧的起始點、圓心、結束點坐標。
//運動軌跡A->B->C->D
float[] PointA = new float[3] { Convert.ToSingle(textBox20.Text), Convert.ToSingle(textBox21.Text), Convert.ToSingle(textBox22.Text) };
float[] PointB = new float[3] { Convert.ToSingle(textBox23.Text), Convert.ToSingle(textBox24.Text), Convert.ToSingle(textBox25.Text) };
float[] PointC = new float[3] { Convert.ToSingle(textBox26.Text), Convert.ToSingle(textBox27.Text), Convert.ToSingle(textBox28.Text) };
float[] PointD = new float[3] { Convert.ToSingle(textBox29.Text), Convert.ToSingle(textBox30.Text), Convert.ToSingle(textBox31.Text) };
//空間圓弧 起始點，結束點，圓心的坐標
float[] PointNum = new float[9];
//臨時數據
float[] TempPosData = new float[3];
//直線段速度和圓弧段速度
float LineSpeed = Convert.ToSingle(textBox5.Text);
float CrSpeed = Convert.ToSingle(textBox8.Text);
float Cr = Convert.ToSingle(textBox45.Text);
//設置直線段速度
zmcaux.ZAux_Direct_SetSpeed(g_handle, AxisList[0], LineSpeed);
//打開連續插補
zmcaux.ZAux_Direct_SetMerge(g_handle, AxisList[0], 1);
//運動到A點
zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, AxisList, PointA);
//計算拐角1的相關數據
ZAux_Direct_AutoCham(g_handle, PointA, PointB, PointC, Cr, 100, PointNum);
//運動到拐角1的空間圓弧的起點
TempPosData[0] = PointNum[0];
TempPosData[1] = PointNum[1];
TempPosData[2] = PointNum[2];
zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, AxisList, TempPosData);
//設置空間圓弧的起始速度，限制速度，結束速度
zmcaux.ZAux_Direct_SetStartMoveSpeed(g_handle, AxisList[0], CrSpeed);
zmcaux.ZAux_Direct_SetEndMoveSpeed(g_handle, AxisList[0], CrSpeed);
zmcaux.ZAux_Direct_SetForceSpeed(g_handle, AxisList[0], CrSpeed);
//開始拐角1
zmcaux.ZAux_Direct_MSphericalABSSp(g_handle, 3, AxisList, PointNum[3], PointNum[4], PointNum[5], PointNum[6], PointNum[7], PointNum[8], 1, 0, 0);
//計算拐角2的相關數據
ZAux_Direct_AutoCham(g_handle, PointB, PointC, PointD, Cr, 100, PointNum);
//運動到拐角2的空間圓弧的起點
TempPosData[0] = PointNum[0];
TempPosData[1] = PointNum[1];
TempPosData[2] = PointNum[2];
zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, AxisList, TempPosData);
//設置空間圓弧的起始速度，限制速度，結束速度
zmcaux.ZAux_Direct_SetStartMoveSpeed(g_handle, AxisList[0], CrSpeed);
zmcaux.ZAux_Direct_SetEndMoveSpeed(g_handle, AxisList[0], CrSpeed);
zmcaux.ZAux_Direct_SetForceSpeed(g_handle, AxisList[0], CrSpeed);
//開始拐角2
zmcaux.ZAux_Direct_MSphericalABSSp(g_handle, 3, AxisList, PointNum[3], PointNum[4], PointNum[5], PointNum[6], PointNum[7], PointNum[8], 1, 0, 0);
//運動到D點
zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, AxisList, PointD);

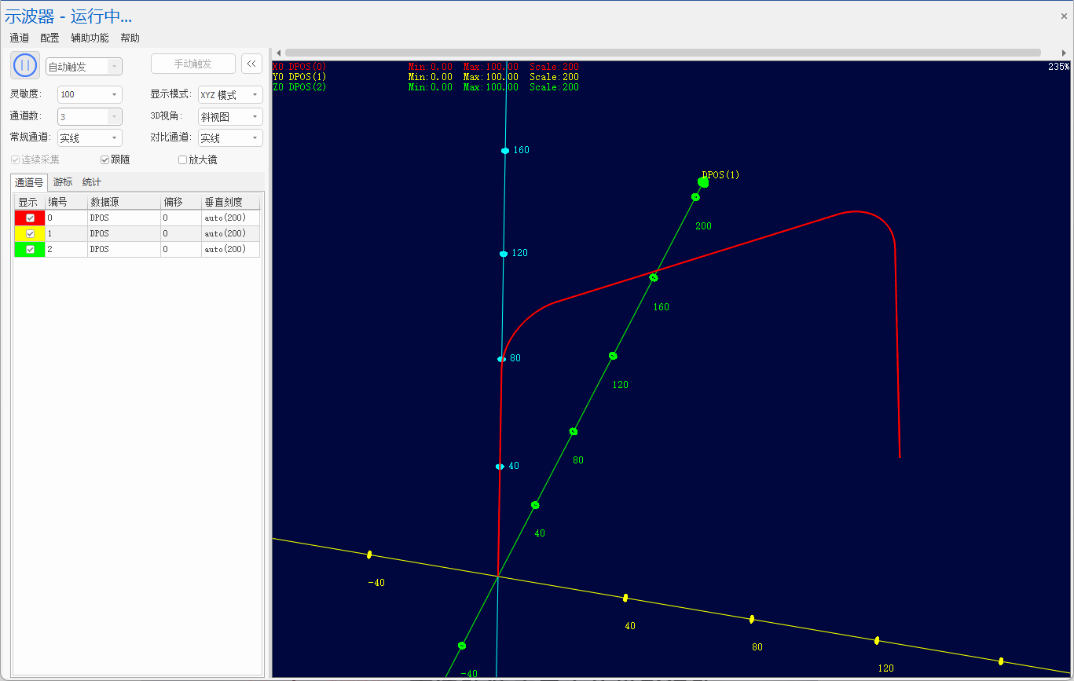

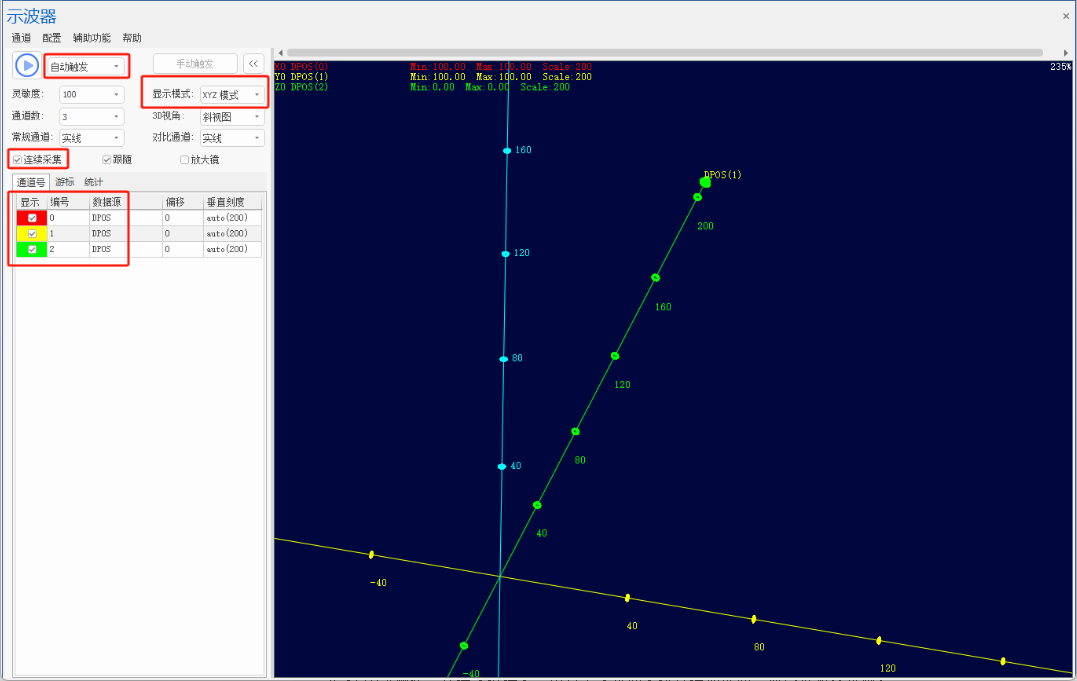

打開RTSys軟件示波器觀察軌跡
1.打開【RTSys】軟件，點擊【PCI/Local】的【連接】通訊上MotionRT750。
2.打開【示波器】工具。
3.設置示波器參數。數據源選擇【DPOS】，編號選擇對應的【軸號】，實現【顯示】，顯示模式選擇【XYZ模式】，勾選【連續采集】，觸發模式選擇【自動觸發】，然后點擊【啟動】按鈕。

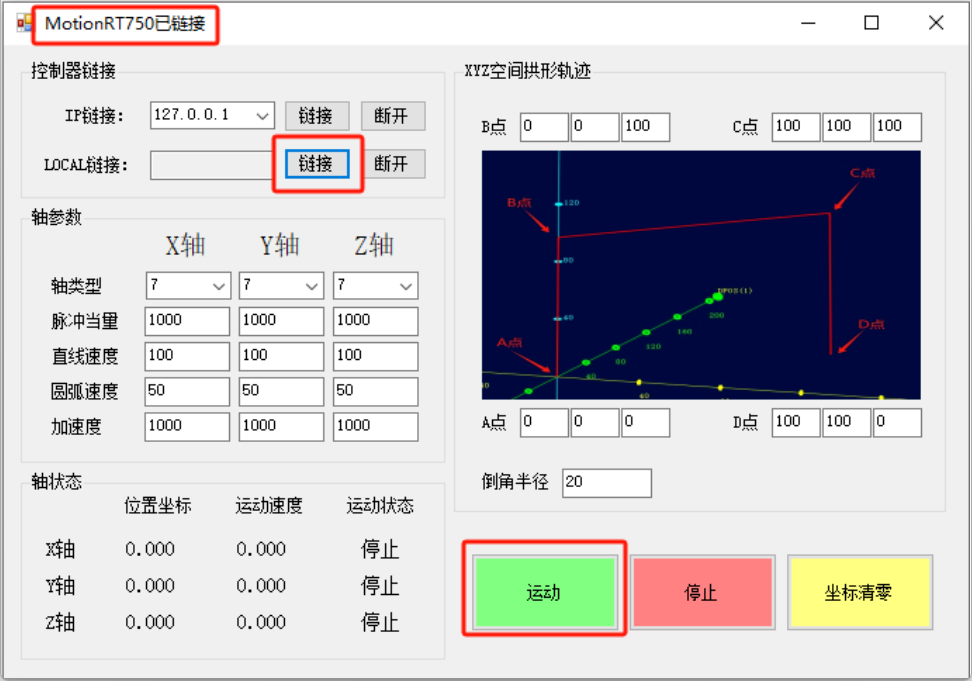

4.打開C#例程，連接【鏈接】，再點擊【運動】執行拱形運動，觀察示波器軌跡。
教學視頻可點擊→“強實時運動控制內核MotionRT750(四)：高速貼裝應用中的拱形運動”查看。
完整代碼獲取地址
▼
本次，正運動技術強實時運動控制內核MotionRT750(四)：高速貼裝應用中的拱形運動，就分享到這里。
更多精彩內容請關注“正運動小助手”公眾號，需要相關開發環境與例程代碼，請咨詢正運動技術銷售工程師：400-089-8936。
