1．GRE協議簡介
GRE（Generic Routing Encapsulation，通用路由封裝）協議是對某些網絡層協議（如IP 和IPX）的數據報進行封裝，使這些被封裝的數據報能夠在另一個網絡層協議（如IP）中傳輸。GRE 是VPN（Virtual Private Network）的第三層隧道協議，在協議層之間采用了一種被稱之為T(mén)unnel（隧道）的技術。Tunnel是一個虛擬的點對點的連接，在實際中可以看成僅支持點對點連接的虛擬接口，這個接口提供了一條通路使封裝的數據報能夠在這個通路上傳輸，并且在一個Tunnel的兩端分別對數據報進行封裝及解封裝。

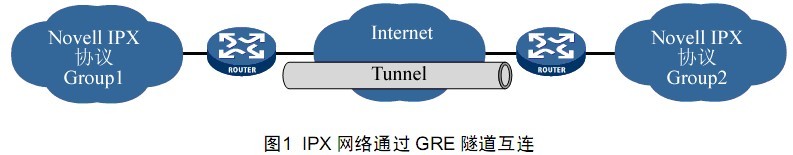

一個報文要想在Tunnel中傳輸，必須要經過加封裝與解封裝兩個過程，下面以圖1的網絡為例說明這兩個過程：
 (1) 加封裝過程
連接Novell Group1的接口收到IPX數據報后首先交由IPX 協議處理，IPX 協議檢查IPX 報頭中的目的地址域來確定如何路由此包。若報文的目的地址被發現要路由經過網號為1f 的網絡（Tunnel 的虛擬網號），則將此報文發給網號為1f 的Tunnel端口。Tunnel 口收到此包后進行GRE 封裝，封裝完成后交給IP 模塊處理，在封裝IP 報文頭后，根據此包的目的地址及路由表交由相應的網絡接口處理。
(2) 解封裝的過程
解封裝過程和加封裝的過程相反。從Tunnel 接口收到的IP 報文，通過檢查目的地址，當發現目的地就是此路由器時，系統剝掉此報文的IP 報頭，交給GRE 協議模塊處理（進行檢驗密鑰、檢查校驗和及報文的序列號等）；GRE 協議模塊完成相應的處理后，剝掉GRE 報頭，再交由IPX 協議模塊處理，IPX 協議模塊象對待一般數據報一樣對此數據報進行處理。
系統收到一個需要封裝和路由的數據報，稱之為凈荷（payload），這個凈荷首先被加上GRE 封裝，成為GRE 報文；再被封裝在IP 報文中，這樣就可完全由IP 層負責此報文的向前傳輸（forwarded）。人們常把這個負責向前傳輸IP 協議稱為傳輸協議（delivery protocol 或者transport protocol）。

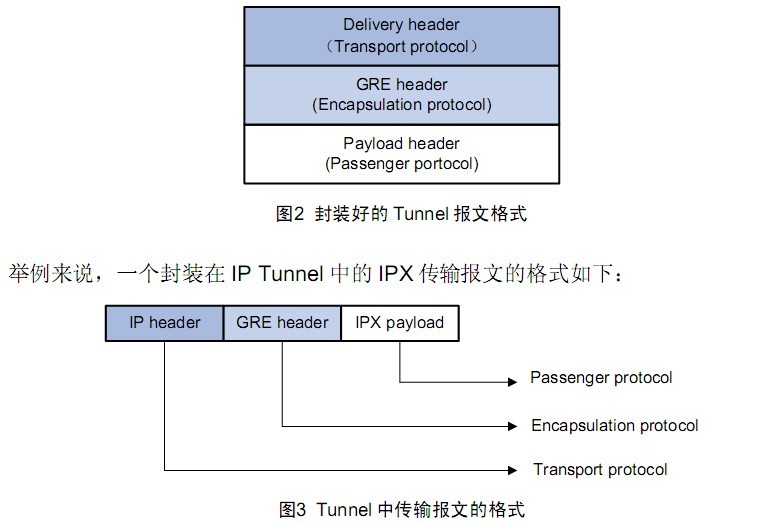

封裝好的報文的形式如下圖所示：
 2．應用范圍
(1) 多協議的本地網通過單一協議的骨干網傳輸
(2) 擴大了步跳數受限協議（如rip）的網絡的工作范圍
(3) 將一些不能連續的子網連接起來，用于組建vpn
(4) 與IPSec 結合使用，常用的是GRE over IPSec
3．注意事項：
 只有在Tunnel兩端都配置了校驗才對進行校驗
 Tunnel兩端配置的識別關鍵字完全一致時才能正常通信
|
