1、需求分析
要求通過在XX污水處理廠實施電子監控系統，實現對整個處理廠現場及突發事件的監控管理。在項目實施中，建立一套穩定、可靠、冗余的傳輸網絡對于XX污水處理廠視頻傳輸系統是至關重要的。
2、設計方案：

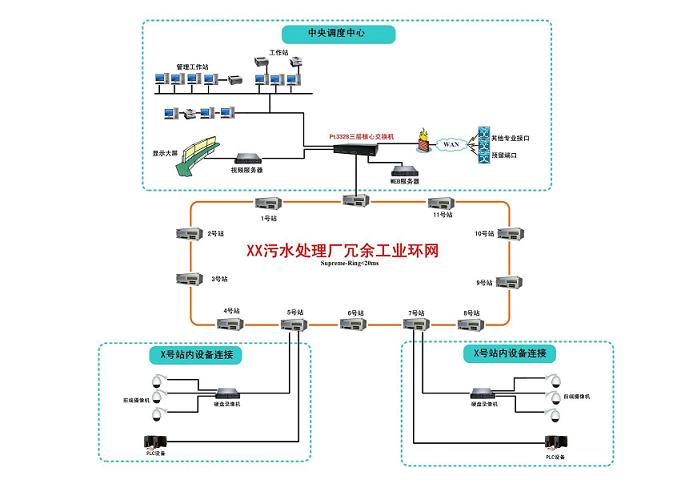

整體設備連接示意圖：
 在此次XX污水處理廠冗余環網設計中本著可用性、可靠性、高冗余性、安全性的設計前提。具體說明如下：
（一）按照設計拓?fù)鋭澐郑海?）傳輸網部分；（2）局域網部分；
1、傳輸網部分：
主要采用TSC Carat55E工業級以太網交換機，通過100M光纖連接構成冗余環網設計�！癝upreme-Ring”是TSC特有的冗余環網技術。它能最大的保證故障發生后的恢復時間（<20ms）。
2、局域網部分：
主要通過采用TSC Carat5508E工業級以太網交換機連接PLC設備、視頻服務器等終端設備，實現視頻圖像的快速傳輸。在中央調度中心的局域網部分設計上，采用TSC Carat55E上聯到TSC Pt33三層千兆交換機。視頻服務器、WEB服務器、PC等終端設備連接到Pt33交換機上。
3、整體考慮：
在XX污水處理廠視頻監控系統中實施TSC工業環網設備，在硬件上通過配置雙電源雙輸入的方式，保證硬件設備的冗余。在拓?fù)浣Y(jié)構上通過采用工業冗余環網，實現故障切換的快速恢復。保證了視頻及語音數據的高速、可靠傳輸。
|
