系統概述
ISCS是一個分布式的、先進的控制系統，其可靠性、靈活性和使用功能正逐步發展完善。綜合監控系統 (ISCS)集成方案的集成范圍主要是城市軌道交通系統中的各設備監控系統。其集成和互聯了多個子系統.系統的集成部分包括供電監控、環境與設備監控、站臺屏蔽門、有線廣播、閉路電視等子系統，綜合監控系統將提高自動化系統的安全性、可靠性及快速響應能力,實現高性?xún)r(jià)比，減少重復投資和后期維護成本。綜合監控系統為地鐵運營管理提供了信息集成平臺。ISCS在綜合、集成的范圍和層次以及集成的方式和方法，各項目不盡相同，各有其特點。以下是使用工業交換機構造ISCS主干網絡。
系統組成

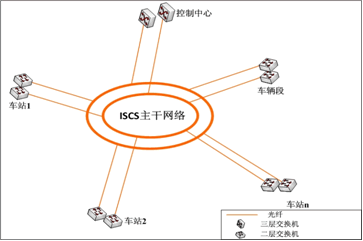

如下圖所示，在整個ISCS系統當中，控制中心設兩臺交換機用于服務器和其它系統的接入，同時在車輛段和每個車站分別設兩臺二層交換機，提供其它子系統的接入；控制中心兩臺三層交換機與各車站和車輛段交換機級組成冗余的雙環，環網上運行Supreme-ring協議，確保網絡可以在20ms迅速收斂。也可以根據需求在工業交換機上配置VLAN，實現不同系統的隔離。整套系統使用TSC Autosniffer 統一對網絡進行監視和控制。
 TSC產品的優勢
采用工業級元件，是完全工業級的網絡產品
產品具電磁兼容性高、防水防塵防震、傳輸遠、環網冗余、寬溫、高帶寬、智能網管、快速TSC Supreme-ring 環網自愈設計,廣泛用于軌道交通各項監控系統如地鐵監控系統
更大的濕度適應范圍，可以極端溫度條件下能保持連續可靠工作
采用卡軌式或壁掛式等多種安裝方式，方便的工業現場安裝
兼容性好，支持多種開放的協議
較高的IP防護等級和電磁兼容性
支持冗余電源及電流過載保護
TSC三層中心交換機
產品概述
TSC Platina36系列模塊化萬兆核心交換機是卓越信通推出的三層工業以太網交換設備，支持完善的二/三層協議，具有高密度的以太網接口和業界內先進的環網保護機制。Pt36采用模塊化配置，并能提供環網冗余，電源模塊冗余等適合工業環境高可靠性要求的性能，主要面向大中型工業網絡的匯聚層進行高速交換和路由應用，并可用于構筑主干環網鏈路。
端口配置
Pt36提供4個模塊插槽，最大可提供192個100Mbps快速以太網電口或168個1000Mbps千兆以太網端口或13個萬兆以太網端口，具有靈活的端口配置和良好的擴展性能。
TSC 二層環網交換機
產品簡介：
TSC Platina系列Pt28千兆三層工業以太網是卓越信通專為工業類客戶設計推出的支持冗余環網拓?fù)浣Y(jié)構的通信設備，充分考慮到工業控制對通訊系統可靠性的要求，支持完善的二層協議，具有業界內先進的環網保護機制，主要面向大中型工業網絡的匯聚層進行高速交換和路由應用，并可用于構筑千兆或百兆主干冗余環網。
TSC Pt28可提供20個千兆以太網SFP接口和4個千兆以太網光電組合接口，光電組合的模式即10/100/1000Base-T和SFP接口(不含SFP模塊)可任選其一使用，用于千兆上聯，具有靈活的端口配置和良好的擴展性能。
產品特性：
無阻塞全線速的二/三層轉發及路由功能
提供20個千兆以太網SFP接口和4個千兆以太網端口（光電組合模式）
背板帶寬96G，交換容量48G，提供高密度的千兆以太網接口
支持Ethernet-Supreme-Ring(ESR)光纖冗余環網協議，具備毫秒級的環網冗余保護
完備的二層網管性能提供高效的管理維護
Carat5518E系列網管型工業冗余環網交換機
關鍵特性
高可靠冗余環網技術，鏈路故障恢復時間<20ms
符合IEC61850標準，保障嚴苛電氣環境下使用
精巧尺寸設計，工業導軌安裝便于現場網絡布置
高強度合金密閉外殼結構抗沖擊震動，堅固耐用
工業無風扇防塵設計穩定可靠，適合長時間工作
提供VLAN/QoS/SNMP/RMON等完備的網管功能
產品簡介
卓越信通TSC Carat5518E系列可網管工業冗余環網交換機是專門為工業化應用設計和制造的通信設備，具有高性能的交換引擎，可提供全線速無阻塞100M轉發，可構筑高可靠性的工業冗余環形網絡。采用Carat5518E系列構筑的工業冗余光纖環網任何一段通訊通道的故障都將在20ms內被察覺出來并啟動冗余鏈路傳送數據，讓您的自動化系統保持正常工作。TSC Carat5518E具有16個10/100M雙絞線端口用于連接終端設備或網段，2個100Mbps或1000Mbps光電復用接口用于構筑工業冗余環網。TSC arat5518E系列采用存儲轉發交換方式，最大學習8000個地址，其每個端口均可連接多個獨立的物理網段，可以通過遠程Web方式訪問內置的用戶界面，支持VLAN、IGMP Snooping、Port Trunk、Port security、Port Mirror等二層交換功能，并且支持SNMP管理，提供SMTP，SNTP，RSTP等協議支持。
TSC Carat5518E系列可網管冗余環網工業交換機具有高強度金屬褶皺結構外殼，能夠屏蔽電磁干擾，并且抗振動耐沖擊，同時又能作為散熱器，能避免因使用風扇引起的灰塵，減少了因風扇停轉而引起的故障點。IP40級別防護等級，-30℃~+70℃寬工作溫度，確保Carat5518E系列在各種惡劣工業環境下長期穩定、可靠、安全使用。
|
