概述

KD100系列開關狀態指示儀是一款新型多功能、模擬動態一次圖指示，斷路器分合狀態指示、儲能指示、接地開關狀態指示、手車位置指示的智能裝置、本產品適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。

• 產品特點

• 動態一次模擬圖
• 溫濕度測量及自動調節
• 一鍵手動加熱/自動控制
• 帶電顯示及閉鎖
• 帶電自檢功能（選配）
• 核相驗電接口（選配）
• RS485通訊
• 報警輸出接口
• 閉鎖輸出接口

• 技術指標

• 供電電源：AC/DC 85~265V
• 工作環境：溫度-30℃～+65℃ 相對濕度≤90%RH 大氣壓強：≤2500pa
• 功耗：≤5W
• 抗電強度：外殼與端子間≥AC2kV
• 絕緣性能：外殼與端子間≥100MΩ
• 模擬圖（面膜）的制作：

1. 根據用戶現場實際的一次接線方案、電壓等級設計面膜。

• 動態模擬對象：

1. 斷路器、手車位置、接地開關、儲能等、動態地根據實際信息變化面膜上的一次接線圖，從而實現動態模擬的目的，模擬圖顯示如下：

• 分閘（或回路）顯示
• 合閘（或回路）顯示
• 分合閘回路完好指示
• 接地顯示
• 儲能顯示
• 工作位置顯示
• 試驗位置顯示
• 手車進出過程中動態顯示

• 溫濕度測量及調節：

1. 最多可測量及顯示兩路溫濕度數據，且可實現對溫濕度的自動調節。

• 通訊功能：

1. RS485通訊，符合MODBUS－RTU。

• 帶電顯示功能：

1. LED啟輝電壓（KV）：≥母線電壓x 0.15
   1. 1. 閉鎖啟控電壓（KV）：≥母線電壓x 0.65

• 核相驗電功能：

1. UA、UB、UC分別為高壓A相、B相、C相、核驗驗電相用，運行檢測按鈕為高壓帶電自檢按鈕，當裝置接通電源后，在高壓傳感器帶電或不帶電的情況下，都可以按下此按鈕，用來檢測高壓帶電指示回路及高壓閉鎖回路是否完好，用以確保高壓帶電情況下操作的安全。

• 產品簡介

1. 溫濕度采集及控制

• 溫濕度測量范圍及精度：

1. 溫度范圍：-30℃ ~ 120℃  精度：±1℃
   1. 1. 濕度范圍：20% ~ 90%RH  精度：±7%RH

• 自動溫濕度調節：

1. 默認為溫度低于5度時，啟動加熱器加熱，加熱指示燈點亮。
2. 溫度高于40度時，啟動風機降溫，降溫指示燈點亮。
   1. 1. 濕度大于85%時，同時啟動風機和加熱器，加熱指示燈點亮。傳感器A檢測到溫濕度超范圍時，啟動A路的負載，B路檢測到溫濕度超范圍時，啟動B   路負載。

1. （加熱/除濕輸出的上下限可根據用戶需求設定，默認溫度下限為5度，上限為40度，濕度上限為85%RH）。

• 手動加熱：

1. 按鈕按下時，同時啟動加熱器A和加熱器B強行加熱，溫度不受控制，溫度超過設定值后發出報警信號，報警輸出端口接通。

• 繼電器接點：

1. 最多可達3路（默認）250VAC 3A繼電器輸出

• 加熱器故障指示：

1. 當加熱器故障時，負載斷線指示燈亮起。

1. 裝置面板說明

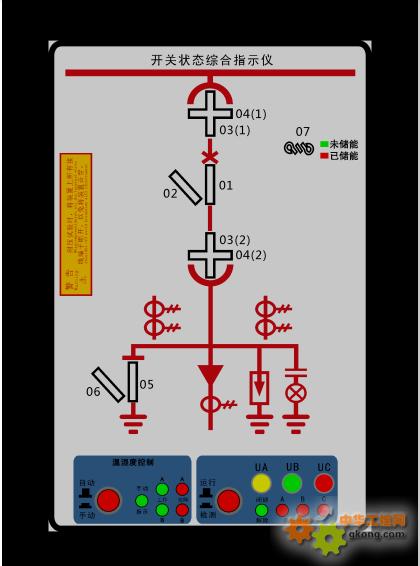

• 前面板示意圖1所示：

圖1

1. 模擬指示條顯示部分

• 斷路器：

1. 斷路器合閘且分閘回路完好時，紅色模擬條1亮；
2. 斷路器分閘且合閘回路完好時，綠色模擬條2亮；

• 手車柜：

1. 工作位置觸點閉合時，紅色垂直模擬條3（1）、3（2）亮顯示斷路器處于工作位置；
2. 試驗位置觸點閉合時，綠色垂直模擬條4（1）、4（2）亮顯示斷路器處于試驗位置；

1. 當手車不處于工作位置和試驗位置時，紅色發光條3（1）、3（2）和綠色發光條4（1）、4（2）同時閃爍。

• 固定柜：

1. 上隔離刀：紅色垂直模擬條3（1）發光時，上隔離刀閉合。

綠色發光條4（1）發光時，上隔離刀斷開。

1. 下隔離刀：紅色垂直模擬條3（2）發光時，上隔離刀閉合。

綠色發光條4（2）發光時，下隔離刀斷開。

• 接地開關：

1. 接地觸點閉合時，紅色垂直模擬條5發光，顯示接地開關合閘。
2. 接地觸點斷開時，綠色傾斜模擬條6發光，顯示接地開關分閘。

• 彈簧儲能顯示

1. 彈簧儲能觸點閉合時，7發紅色，顯示斷路器已儲能。
2. 彈簧儲能觸點斷開時，7發綠光，顯示斷路器未儲能。

• 高壓帶電顯示：

1. LED啟輝電壓：額定相電壓x 0.15  KV（A、B、C三相燈亮）
2. 閉鎖啟動電壓：額定相電壓x 0.65  KV
3. 當有一相或一相以上帶電時電磁鎖閉鎖（閉鎖解除燈滅，閉鎖輸出結點釋放）
4. 當三相均不帶電時，閉鎖解除（閉鎖解除燈亮，閉鎖輸出結點閉合）

1. 傳感器的安裝

• 傳感器的安裝有兩種方式：

1. 采用35mm導軌安裝
2. 采用固定式安裝（孔距37.5mm，孔徑4mm）
3. 傳感器安裝好后，傳感器線纜綠色端子的一端接在裝置對應的端子上，壓線針的一端接至溫濕度傳感器對應的色號上。

1. 開孔尺寸及接線端子圖

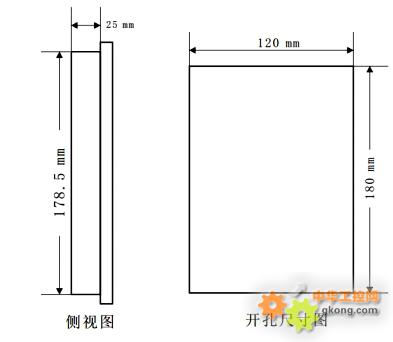

• 裝置的開孔尺寸為：180mm×120mm

• 安裝方式：面板式安裝。

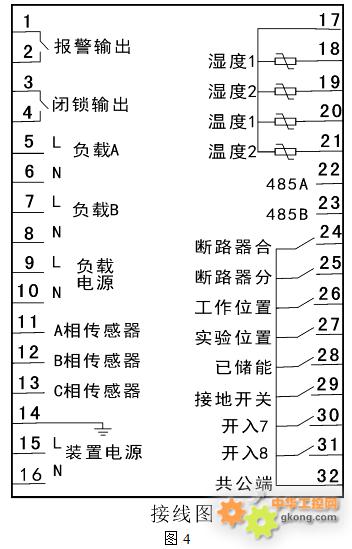

• 背面接線端子圖如圖4所示：

圖4
