1、概 述
KD系列多功能儀表是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的。它可以高精度的測量所有的常用電力參數；采用可視度高的LED或LCD來顯示儀表測量參數信息。儀表面板帶有編程按鍵，用戶可以現場方便地實現顯示切換、參數設置、使用靈活方便�？梢灾苯哟娉Ｒ�(guī)電力變送器等輔助單元，作為一種先進的智能化數字化電網前端采集元件，廣泛應用于各種控制系統、變電自動化系統、配電自動化系統中，具有安裝方便、接線簡單、維護方便、工程量小等特點，能夠完成業界不同PLC、工業控制計算機通訊軟件組網。
2、技術參數
|
項目
|
參數
|
|
信號輸入
|
接線
|
三相四線N3.4/三相三線N3.3
|
|
電壓
|
量程
|
400V/100V
|
|
過載
|
持續：1.2倍 瞬時：2倍
|
|
功耗
|
＜1VA(每相)
|
|
阻抗
|
＞500K
|
|
精度
|
RMS測量，精度等級0.5級 (可定做0.2級）
|
|
電流
|
量程
|
5A/1A
|
|
過載
|
持續：1.2倍 瞬時：2倍
|
|
功耗
|
＜0.4VA（每相）
|
|
阻抗
|
＜20mΩ
|
|
精度
|
RMS測量，精度等級0.5級 (可定做0.2級）
|
|
頻率
|
45-65Hz，精度0.1Hz
|
|
功率
|
有功、無功，視在功率，精度0.5級 (可定做0.2級）
|
|
電能
|
正反向有功電能，精度0.5級 (可定做0.2級或0.5S級）；
|
|
電源
|
范圍
|
標配AC220V±10%，可選配DC24V 48V AC380V AC/DC 80-265V;
|
|
功耗
|
＜5VA
|
|
顯示
|
LED數碼屏或LCD液晶屏
|
|
電能脈沖
|
無源 光耦集電極輸出，脈沖常數：5000imp/Kwh
|
|
通訊
|
RS485通訊接口，MODBUS-RTU協議
|
|
開關量輸入
|
4路，無源干接點接入(選配)
|
|
開關量輸出
|
4路，繼電器觸點輸出，AC3A/250V DC3A/30V（選配）
|
|
模擬量輸出
|
4路，0-20mA或4-20mA（選配）
|
|
使用環境
|
工作溫度：-10-55℃，儲存溫度:-20-75℃
|
|
安全
|
絕緣電阻：輸入、輸出、電源，對機殼＞5MΩ
|
|
耐壓：輸入/電源＞2KV,輸入/輸出＞2KV，輸出/電源＞2KV
|
3、安裝與接線

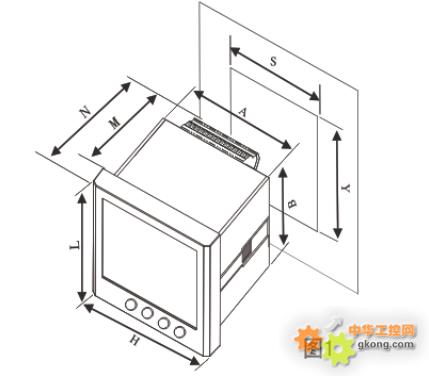

3.1儀表尺寸
|
型號定義
L:液晶
|
外形尺寸mm（LxH）
|
殼體尺寸mm（AxB）
|
開孔尺寸mm
(SxY)
|
總長mm
(N)
|
深度mm
(M)
|
|
KD422E(L)
|
120x120
|
110x110
|
111x111
|
95
|
85
|
|
KD962E(L)
|
96x96
|
90x90
|
91x91
|
95
|
85
|
|
KD802E(L)
|
80x80
|
75x75
|
76x76
|
95
|
85
|
|
KD722E(L)
|
72x72
|
66x66
|
67x67
|
95
|
85
|

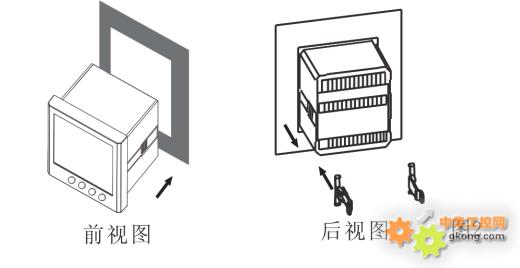

3.2安裝方法：
3.3接線端子功能說明

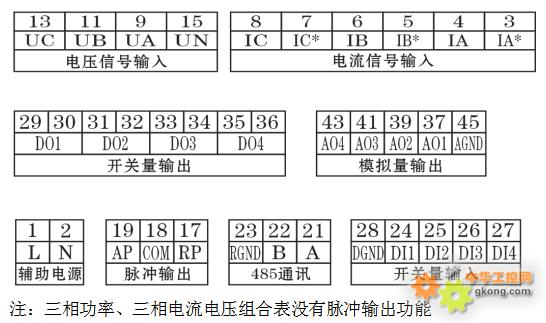

3.3.1端子功能編號
三相多功能、三相功率、三相電流電壓組合表系列對應端子功能編號如下：（具體以實物為準）
注：三相功率、三相電流電壓組合表沒有脈沖輸出功能

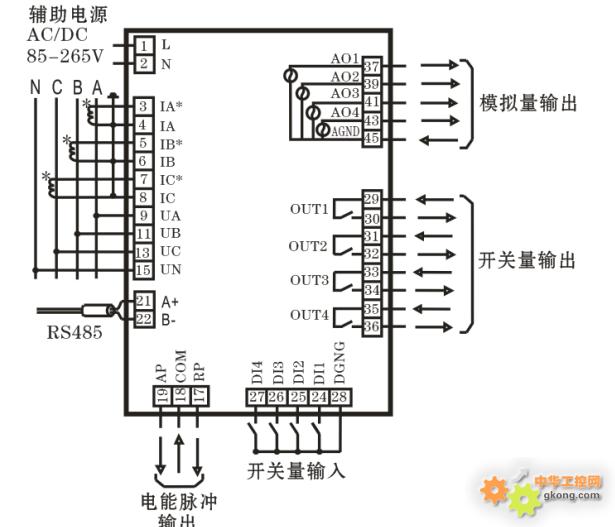

3.3.2低壓網絡典型接線示意圖（供參考）

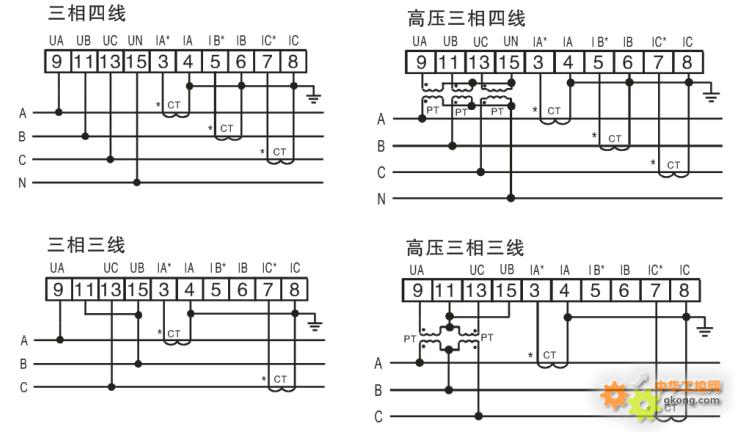

3.3.3信號輸入接線方式

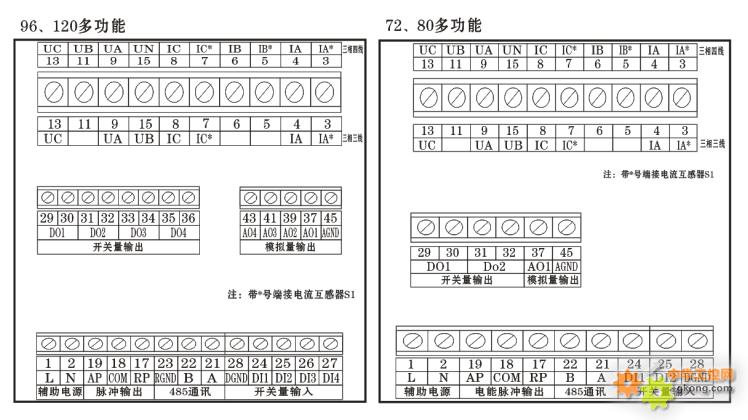

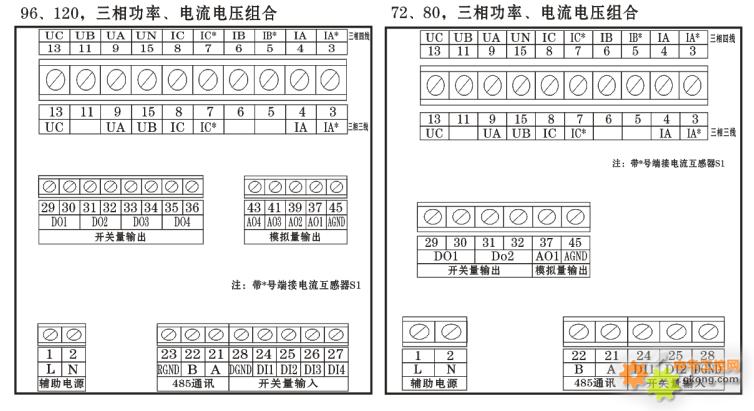

3.3.4接線端子背視圖(供參考，以實物為準)
3.4接線注意事項
3.4.1輸入信號：
采用每個測量通道單獨采集的計算方式，保證了使用時完全一致對稱，其具有多種接線方式。適用于不同的負載形式。
- 電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V或400V）,否則應考慮使用PT，在電壓輸入端須安裝1A保險絲。
- 電流輸入：標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。
- 要確保輸入電壓、電流相對應，順序一致，進線和出線方向一致；否則會出現數值和符號錯誤！（功率和電能）
D、儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓；而在三相四線中，電壓測量和顯示為電網的相電壓。
3.4.2輔助電源:
本產品輔助電源輸入接口為AC220V±10%，請保證所提供的電源適用于該系列的產品，以防止損壞產品。如果系統電源為直流時可選擇AC/DC 80-265V（DC供電時“L”為正，“N”為負）。
使用時，建儀在火線一側安裝1A保險絲。電力品質較差時，建議在電源回路安裝電源濾波器，浪涌抑制器等裝置，以防止損壞產品。
