（一）主要特點：
（1） 全系列4軸-16軸，支持伺服/步進驅動器；
（2） 提供3個通信接口（Modbus通信協議）：1個RS232（從模式），1個485總線（從模式），1個422總線（主模式，也可以設置改為485）�？梢耘c主設備或者從設備通信（如觸摸屏或PLC）；
（3） 開關量輸出≥32路，開關量輸入28/32路（未含限位原點等專用輸入）；
（4） 支持任意多個軸聯動（直線插補）；
（5） 支持任意兩軸平面圓弧插補；
（6） 支持平面圓弧加其他軸線性比例運動（如螺旋運動）；
（7） 能實現多線段的連續插補，速度平穩連續；
（8） 支持在運動過程中安靜輸出開關量（不影響運動的平滑性）；
（9） 8路0~10V模擬量電壓輸入（精度12bit）；（僅iMS5xxA系列）
（10） 4路﹢10V~-10V模擬電壓輸出（等效精度12bit），電壓可跟隨某參數的值按比例地變化；（僅iMS5xxA系列）
（11） 4路高精度PWM輸出，占空比/頻率可跟隨某參數的值按比例地變化；（僅iMS5xxA系列）
（12） 支持位置/距離比較輸出（開關量輸出）；
（13） 支持龍門驅動（雙電機驅動/主從跟隨運動）；
（14） 支持電子手輪輸入；
（15） 支持反向間隙補償；
（16） 控制指令：直線插補、圓弧插補、螺旋插補、定點移動、定速運動、更改位置、位置保存、電子齒輪、位置比較輸出、龍門驅動、開關量輸入/輸出、模擬量輸入/輸出、搜尋零點等；
（17） 程序流程控制：條件判斷、等待變量、變量設置、循環、延時、程序調用、運行狀態控制等；
（18） 從機指令：從機控制、從機狀態等；
（19） 可編程指令行數大于35000行；
（20） 支持程序的單步、單段等調試（需要連接控制器）；
（21） 支持手動功能：手動控制電機或者開關量輸出；
（22） 支持?jǐn)嚯姳４婀δ埽?/p>
（23） 支持多線程：可同時運行2個主線程，多個子線程。同時運行的線程數可達到1024個。
（24） 支持文件調用：可以在一個程序中調用另一個文件中的程序。
（25） 支持示教編程：使用手輪控制各軸移動到目標位置，然后獲得各軸的位置信息；也可以用系統中的點動功能移動各軸到目標位置，然后獲得位置信息；或者直接手動輸入各軸的目標位置；
（26） 支持文件管理：程序文件的拷貝、導入等；
（27） 支持對已下載程序加密保護，防止程序被修改；
（28） 支持使用序列號對設備設置使用期限，方便設備廠商分期收款。
（二）控制器硬件資源
iMS5xxE/A系列各型號控制器的硬件資源
|
型號
|
軸接口數
|
開關量輸出
|
開關量輸入（不含軸IO）
|
AD通道
|
DA通道
|
PWM
通道
|
|
iMS504E
|
4
|
48
|
32
|
0
|
0
|
0
|
|
iMS508E
|
8
|
48
|
32
|
0
|
0
|
0
|
|
iMS512E
|
12
|
48
|
32
|
0
|
0
|
0
|
|
iMS516E
|
16
|
48
|
32
|
0
|
0
|
0
|
|
iMS506E
|
6
|
44
|
32
|
0
|
0
|
0
|
|
iMS510E
|
10
|
44
|
32
|
0
|
0
|
0
|
|
iMS514E
|
14
|
44
|
32
|
0
|
0
|
0
|
|
iMS504A
|
4
|
32
|
32
|
8
|
4
|
4
|
|
iMC508A
|
8
|
32
|
32
|
8
|
4
|
4
|
|
iMS512A
|
12
|
32
|
32
|
8
|
4
|
4
|
|
iMS516A
|
16
|
32
|
32
|
8
|
4
|
4
|
|
iMS506A
|
6
|
32
|
28
|
8
|
4
|
4
|
|
iMS510A
|
10
|
32
|
28
|
8
|
4
|
4
|
|
iMS514A
|
14
|
32
|
28
|
8
|
4
|
4
|
（三）編程軟件
iMS5xxE/A控制器編程系統是本公司配套iMS5xxE/A系列脫機運動控制器而開發的編程/調試軟件。該軟件使用對話式示教編程，具有編程簡單，容易上手等特點。
（四）開發流程

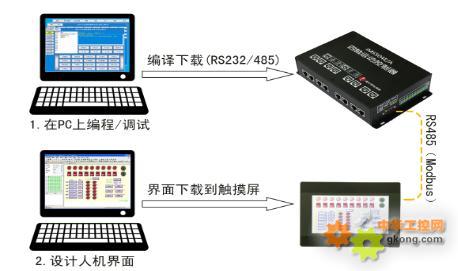

iMS5xxE/A系列脫機運動控制器開發流程如上圖所示：
1、設計控制器的程序。在PC機上用配套的編程調試軟件開發控制器的程序，控制器可通過RS232/485與PC通信，編程過程中可以在線調試，最后編譯并下載到控制器；
2、設計人機界面（觸摸屏）。在PC機上利用觸摸屏生產商提供的編輯軟件設計人機界面，然后下載到觸摸屏，觸摸屏與控制器通過RS485（Modbus協議）通信。若不需要人機界面，則不需上述第2步。
系列產品共16軸。軸數不同價格不同，分帶模擬量及無模擬量。有需要可聯系我們！
