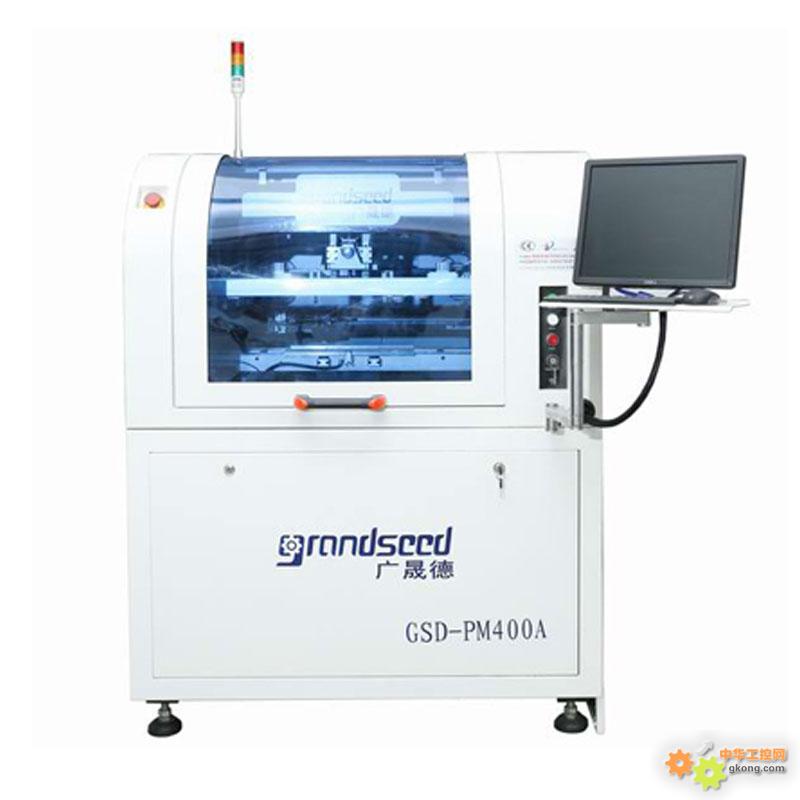

全自動高精度錫膏印刷機GSD-PM400A規格參數
項目 規格參數
網框尺寸 Min Size 420X500mm
Max Size 737X737mm
Thickness 25~40mm
PCB 小尺寸 50X50mm
PCB 大尺寸 400X300mm
PCB 厚度 0.2~6mm
PCB 翹曲量 Max.PCB對角線1％
傳送高度 900±40mm
傳送方向 左-右;右-左;左-左;右-右
運輸速度 Max 1500mm/S （可編程）
PCB的定位 支撐方式 磁性頂針/可手動調節頂升平臺
夾緊方式 獨特的頂部壓平,邊夾,真空吸嘴
印刷頭 兩個獨立的馬達驅動印刷頭
刮板速度 6~300mm/sec
刮板壓力 0~10Kg/cm2
刮板角度 55°(標準
刮板類型 鋼刮板標準,膠刮板
鋼網分離速度 0.1~20mm/sec （可編程）
清洗方式 干、濕、抽真空（可編程）
工作臺調整范圍 X:±5mm;Y:±5mm;θ:±2°
重復定位精度 ±0.01mm
印刷精度 ±0.025mm
印刷周期 ≤7s (排除印刷和清洗)
換線時間 <5Min
使用空氣氣壓 4.5~6Kg/cm2
電源 AC:220±10%,50/60HZ 1Φ 3KW
控制方法 全電腦控制
機器外形尺寸 1146(L)X1364(W)X1440(H)mm
機器重量 1000公斤左右
PCB傳送過板高度 35mm
- 包裝方式：采用 保護膜_材料包裝。
- 送貨方式：免費送貨至貴公司的工廠(深圳地區)。
- 售后服務：整機一年內免費保修，零配件免費更換，三年內免收人工費、四年內每年為您做一次大保養，終身維護，免費為貴司安裝、調試、試產、 培訓生產操作人員等服務。
- 備注事宜：本報價不含機體之外的電源（電線）、氣源（氣管）、排風管道等附屬設施。
- 有 效 期：報價有效期為30個工作日。
