愛樂普ALP超薄高可靠隔離配電器
產品概述
本隔離配電器需要獨立的直流電源供電，可將來自于工業現場各種設備（二線制、三線制、四線制變送器等）的4-20mA直流電流信號經過隔離、變換和干擾抑制后，以標準信號形式或用戶指定的特殊信號輸出到控制室或DCS。由于采用領先的信號隔離技術實現供電電源、信號輸入、信號輸出三端互相隔離，本隔離配電器具有傳輸精度高、線性度好、溫漂系數小、隔離強度高和可靠性高等特點，可廣泛應用于DCS、PLC等工業自動化系統中。
隔離配電器外觀圖

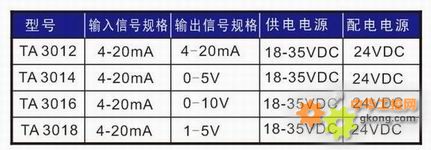

隔離配電器型號列表
TA301X型隔離配電器特點
12.5mm超薄設計，顯著節省機柜空間
DIN35mm導軌式安裝，插拔式接線端子
18-35V 寬電壓直流供電
輸入、輸出、供電電源之間相互隔離
高精度等級（0.1%F.S.)
高線性度（0.1%F.S.)
高隔離電壓（2500VDC/1min）
極低溫漂（50ppm/℃)
低功耗設計
工業級（工作溫度范圍:-25℃-70℃）
全方位保護、高可靠性
電氣特性
輸入電源參數
電源輸入…………18-35VDC
工作功耗……≤1W
反接保護…………有
過流保護…………有
浪涌保護…………有
上電指示…………有
配電電源參數
配電電源電壓……≤25V（空載）
≥23V（20mA輸出時）
輸出能力…………≥30mA(負載調整率小于10%)
輸入信號參數
輸入信號………………見產品型號表
輸入端阻抗……………≤65Ω
自動限流保護…………30mA（當輸入端電流大于30mA時，限流功能啟動，將輸入至隔離配電器內部的電流限制為30mA,當輸入端電流小于30mA時，輸入至本隔離配電器內部的電流跟隨輸入端電流）
輸入端可承受的最高電壓:40V(當高于40V時,將損壞隔離器)
輸出信號參數
輸出信號………見產品型號表
帶載能力………≤300Ω（電流輸出時）
≥10KΩ（0-5V和0-10V電壓輸出時）
≥300KΩ（1-5V電壓輸出時）
傳輸特性
零點偏置…………0.1%F.S.
傳輸精度…………0.1%F.S.
線性度……………0.1%F.S.
溫漂系數…………0.0050%F.S./℃
響應時間…………100ms
隔離特性
電氣隔離……3端隔離（輸入端、輸出端、電源相互隔離）
隔離強度……2.5KVDC（測試時間1分鐘，漏電流
≤1mA，濕度≤70%,TA301X系列隔離配電器的輸入端和輸出端，輸入端和外部供電電源端，輸出端和外部供電電源端均為2500VDC隔離強度）
其它特性
環境溫度…………工作溫度：-25-70℃
安裝方式…………DIN35mm導軌式安裝
防護等級…………IP20
電磁兼容性………符合GB/T18268（IEC61326-1）
外形尺寸…………99×114.5×12.5mm
重量………………90g
使用環境…………周圍環境中不得有灰塵、強烈震動、沖擊以及腐蝕性氣體存在
