本0-10V轉4-20mA模擬信號隔離器需要獨立的直流電源供電，可將來自于各種工業設備的0-10V直流電壓信號經過隔離、變換和干擾抑制后，以標準信號形式或用戶指定的特殊信號輸出到控制室或DCS。該模擬信號隔離器采用領先的磁電隔離技術，供電電源、輸入、輸出三端互相隔離，具有精度高、線性度好、溫漂系數小、可靠性高等特點，可廣泛應用于DCS、PLC等工業自動化系統中。
電壓輸入模擬信號隔離器型號列表
規格型號 輸入信號 輸出信號 外接電源 傳輸精度 隔離強度 備注
TA2031 0-10V 4-20mA 24VDC 0.1%F.S. 2500VDC
TA2631 0-10V 4-20mA 24VDC 0.1%F.S. 2500VDC （1入2出）
TA2033 0-10V 0-5V 24VDC 0.1%F.S. 2500VDC
TA2035 0-10V 0-10V 24VDC 0.1%F.S. 2500VDC
TA2032 0-10V（帶配電） 4-20mA 24VDC 0.1%F.S. 2500VDC
TA2632 0-10V（帶配電） 4-20mA 24VDC 0.1%F.S. 2500VDC （1入2出）
TA2034 0-10V（帶配電） 0-5V 24VDC 0.1%F.S. 2500VDC
TA2036 0-10V（帶配電） 0-10V 24VDC 0.1%F.S. 2500VDC 產品主要優點
0-10V轉4-20mA模擬信號隔離器的主要特點
輸入、輸出、供電電源之間相互隔離
高精度等級（0.1%F.S.)
高線性度（0.1%F.S.)
高隔離電壓（2500VDC/1min）
極低溫漂（50ppm/℃)
工業級（工作溫度范圍:-25℃-70℃）
DIN35mm導軌式安裝，插拔式接線端子，不銹鋼金屬卡件
高可靠性
TA2XXX系列0-10V信號隔離器參數列表輸入電源參數
電源輸入........24VDC±10%
功耗 ...........≤1W
電源保護........反接保護
輸入信號參數
輸入信號........見產品型號表
輸入阻抗........≥10MΩ
過載能力........≤15V
輸出信號參數
輸出信號........見產品型號表
負載能力........≤550Ω（電流輸出時）
≥100KΩ（電壓輸出時）
零點偏置.......0.1%F.S.
傳輸精度.......0.1%F.S.
線性度.........0.1%F.S.
溫漂系數.......0.0050%F.S./℃
電氣隔離...3端隔離（輸入端、輸出端、電源相互隔離）
隔離強度...2.5KVDC（測試時間1分鐘，漏電流
≤1mA，濕度≤70%）
環境溫度........工作溫度：-25-70℃
運輸和存儲溫度-40-85℃
安裝方式........DIN35mm導軌式安裝
防護等級........IP20
電磁兼容性......符合GB/T18268（IEC61326-1）
外形尺寸........99×51.5×22.5mm
重量............90g
使用環境........周圍環境中不得有灰塵、強烈震動、
沖擊以及腐蝕性氣體存在

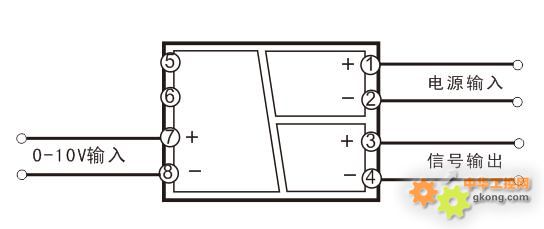

愛樂普電壓輸入信號隔離器接線示意圖
電壓輸入模擬信號隔離器的更多信息，請您訪問公司網站www.alp-tech.com.cn
