●〖功能特點〗
■切斷同步角度到達80°，高速踢料（逃刀）功能。
■專用改進型同步軟件，適宜螺旋刀或直刀刀系，保證切口線性質量。
■加減速緩沖運動S曲線，減少機械沖擊力，降低機械噪音。
■最短切斷400mm，真正實現“飛”的切斷模式。
■最高生產線速度：280米/分鐘，最高切斷次數：150片/分鐘。
■全程實際切長誤差小于±1mm。
■交流傳動系統：5KW~55KW/1500RPM~750RPM。
■切斷長度和數量可在線調整，一次可設定99個生產料單。無限循環或兩
將金屬板材行業的電腦飛剪與瓦楞紙生產工藝的完美結合，成功推出專門用于瓦楞紙橫切機的控制系統，即擁有金屬板材行業要求的高精度和高可靠性，又具有瓦楞紙行業的經濟性和操作簡便性，通過近30套現場用戶的實際運行，性能穩定、操作靈活、維護方便，近零故障等優點得到最大化體現。性能特點
◆切斷精度：±1mm
◆設計速度：280m/min
◆適用刀型：直刀和螺旋刀
◆料單設定：99組和循環操作
◆操作模式：手動、模擬、自動、看標功能等
產品與服務
◆專業制造瓦楞紙成套控制系統
◆專業提供瓦楞紙專用控制器
◆供貨周期30天
◆現場通電調試最長4個小時
◆所有器件均有庫存
●〖系統配置〗
| 序 號 |
名稱 |
規格/說明 |
數量 |
品牌/產地 |
| 1 |
LDNC30電腦橫切控制器 |
專為瓦楞紙和紙板切斷設計 |
1臺 |
BWS / 廣州 |
| 2 |

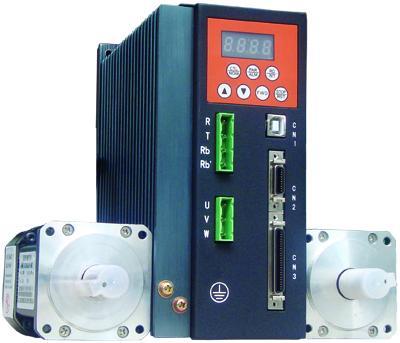

交流伺服驅動器 |
380V，2倍過載15-55KW |
1套 |
BWS/ 廣州 |
| 3 |
交流伺服電機 |
15-55KW,750-1500RPM定制 |
1臺 |
河北電機定制 |
| 4 |
10寸彩色觸摸屏 |
EVIEW 或 PROFACE |
1個 |
按客戶需要 |
| 5 |
操作臺及控制元件 |
W×H×T=1000×1200×700 |
1套 |
BWS / 廣州 |
| 6 |
測長編碼器 |
5V,2000PPR線驅動，定制 |
1個 |
BWS/ 廣州 |
| 7 |
刀軸位置傳感器 |
3mm，兩線制24V |
1個 |
OMRON / 日本 |
| 8 |
10米定制通訊電纜 |
3-2×0.3的6芯對絞屏蔽電纜 |
2根 |
BWS / 廣州 |

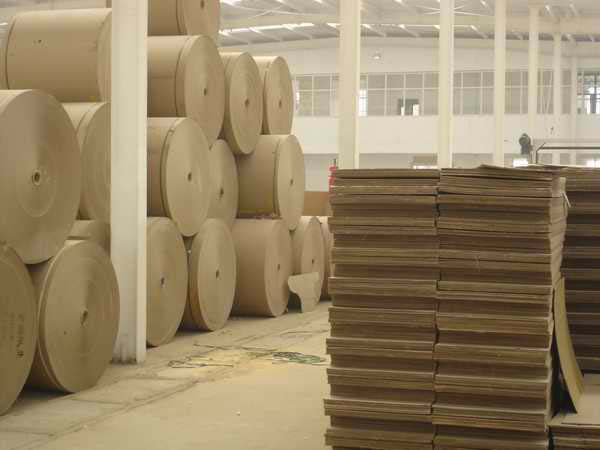

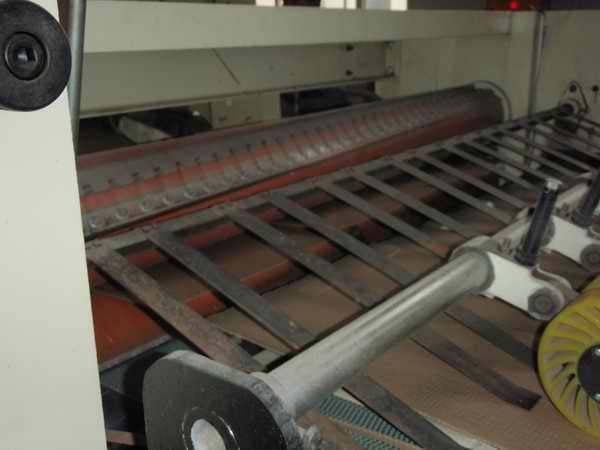

●〖圖片影像〗
