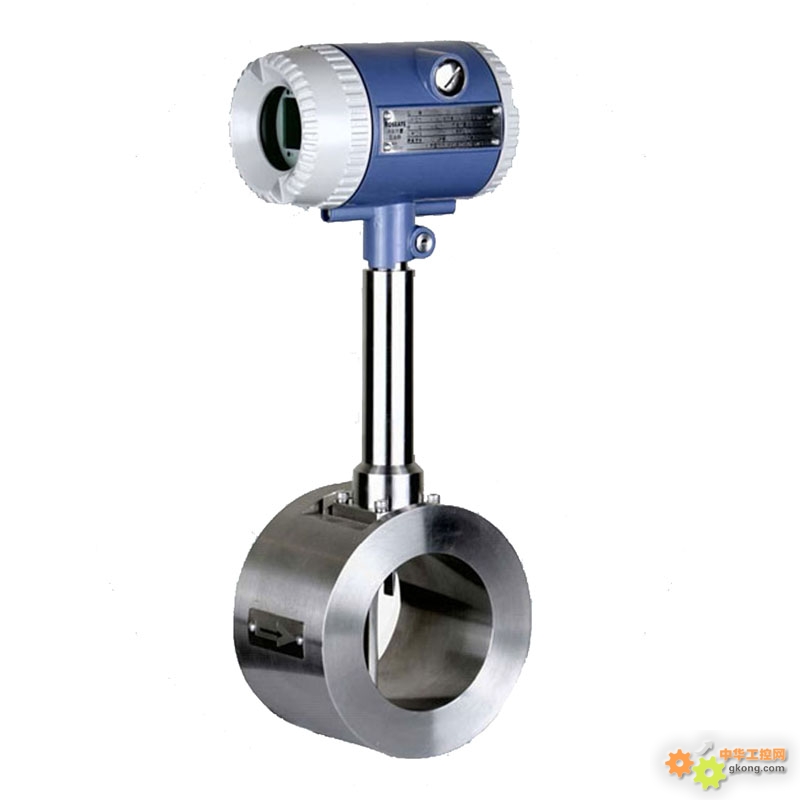

應力式渦街流量計是速度式流量計的一種，以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量、渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。
渦街流量計具有以下特點：1、測量精度高，量程寬；2、測量介質廣泛，可測量液體、氣體和蒸汽；3、工作溫度高，介質溫度可達350℃；4、無運動部件，無磨損，可靠性高；5、表體采用不銹鋼材料，耐腐蝕。
渦街流量計測量原理：當管道中流體介質通過旋渦發生體時，由于局部流速加速而生產旋渦現象，此旋渦分成兩列交替出現，這種旋渦列被成為卡門渦街。旋渦交錯分離，在柱體后面的尾流中產生脈動的壓力，設在柱體后面的堅持探頭收到這種微小的脈動壓力的作用，使埋在探頭內的壓電晶體元件收到交變應力作用而產生交變電荷信號。堅持放大器將這種信號進行變換、放大、濾波和信號整形處理后，輸出頻率與旋渦分離頻率相同的電壓脈沖信號，或經變換處理輸出與旋渦分離頻率成比例的模擬電流信號。儀表輸出的每一個脈沖或一定的電流將代表一定體積的被測流體。一段時間內的輸出總脈沖數或模擬電流量的積分，將代表這段時間內流過的流體總和。
卡門渦街的釋放頻率與三角柱寬度尺寸和流體的流動速度有關，而與介質的溫度、壓力等參數無關。
安裝方法和步驟：
1、安裝位置盡量選在無管道振動或振動小的位置，振動加速度不能大于2g，如振動大則需要采取減振措施；
2、傳感器的上游和下游必須有足夠的直管段；
3、檢修閥安裝在傳感器上游，流量調節閥安裝在傳感器下游；
4、盡量選擇便于安裝和檢修的位置；
5、應選擇環境干燥的位置；
6、傳感器可以安裝在水平管道上，也可以安裝在垂直管道上。但在垂直管道上安裝時，介質必須自下而上流動。
7、傳感器盡量安裝在室內，必須按在室外時應注意防水，在放大器外電纜應彎成U型；
8、傳感器應遠離電噪聲，如大功率變頻器、大功率變壓器、電動機和大功率無線收發設備等。
二、安裝注意事項：
A、法蘭與直管段焊接時，應卸下傳感器，不能帶著傳感器焊接。
B、傳感器安裝時，應使殼體上流向標注與管道內流體流向一致。
C、法蘭焊接完畢后，管道內要清理干凈不得存有焊渣等雜物。
D、傳感器安裝前，法蘭凹槽內必須放好密封墊圈。
傳感器出廠已調好，一般不需要調零，但現場工況條件變化，一般運行發現不正常時，需按下述方法調零。
傳感器接通電源，工藝管道中充滿介質，關閉傳感器下游流量調節閥（無條件關下游流量調節閥時，也可關上游檢修閥），先將電位器SF（位于接線端旁）逆時針調到頭，此時傳感器已有干擾脈沖輸出信號。然后慢慢的順時針調SF直到剛好無輸出即可，打開閥門儀表應正常工作。
故障1：管道中有流量，傳感器無輸出或智能流量積算儀不顯示：
- 首先確定管道中有流量，并且大于傳感器可測流量下限。
- 查看儀表內部接線是否有誤或斷線：方法是查看線路或用錘子或木棒敲打管道，把積算儀調到顯示頻率，看是否有頻率顯示，如有顯示，則接線無誤，無頻率顯示，則有可能線路有誤，需要檢查線路。
- 判斷放大器好壞：方法是將放大板上的探頭線拆下，看傳感器是否輸出或智能流量積算儀是否有50Hz頻率顯示，如果沒有，則需要換放大板，如果有輸出，則說明方法七正常。
- 判斷傳感器好壞：方法是將傳感頭兩引線從放大板拆下，用萬用表測量傳感頭兩引線之間的阻值和傳感頭兩引線分別對外殼的阻值，都應大于2MΩ，否則需更換傳感頭。
- 如果傳感器沒有問題，則檢查壓力變送器和鉑熱電阻是否損壞，首先看積算儀上的壓力和溫度顯示是否正確如果都沒有問題，則可判斷智能流量積算儀損壞。
故障2：管道中無流量，傳感器有輸出或智能流量積算儀有顯示
- 查看傳感器安裝位置是否振動過大，如振動過大，可考慮安裝減振支架。
- 儀表接地不良引入干擾。
- 在小信號切除設置中去除。
- 其他故障可同公司技術部門聯系解決方法。
故障3：管道中流量正常，儀表顯示流量擺動太大
- 安裝不正確或不當。
- 放大器觸發靈敏度或增益調整不當，需要適當調整撥碼開關。
HD-1000B一體型就低顯示儀是河南思科測控技術有限公司開發的系列渦街流量計專用電路中的一種，它采用MSP430系列芯片和雙排段式液晶片，可定值設置介質密碼，從而在現場準確的測量出流量。整套就低顯示儀由微功耗放大板（適合任何口徑渦街）和顯示板倆塊板組成，本放大板的作用是通用，即通過薄碼開關可和各種口徑的氣體、液體相配。顯示板的作用是完成設定、運算和顯示功能。
|
