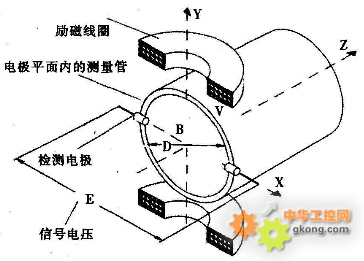

電磁流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中用于測量封閉管道導電介質（液體或液漿）相當于法拉第試驗中的導電金屬桿，上下鏈段的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會生產感應電壓。管內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（如聚四氟乙烯、聚氟合乙烯、聚全氟乙丙烯、聚氯丁橡膠、聚氨脂等）實現與流體介質和測量電極的電磁隔離。如下圖：
電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分，由傳感器和轉換器組成。分為一體型和分離型，市場上電磁流量計的功能差別比較大，簡單的就是測量單向流量，只輸出模擬信號和電源切斷報警、小信號切除、流量顯示和總量計算、自動核對和故障自診斷、與上位機通信和運動組態等。
電磁流量計有直流勵磁電磁流量計、交變勵磁電磁流量計和電池供電電磁流量計。河南思科測控技術有限公司的直流勵磁電磁流量計幾乎能夠覆蓋所有工業領域各類普通應用場合，型號規格多樣使得可以滿足各類不同的使用和測量的需求；交變勵磁電磁流量計（又稱漿液式電磁流量計）是采用較大功率的脈沖交變勵磁電流驅動傳感器的線圈，其磁場強度高于常規的直流脈沖勵磁電磁流量計，可以勝任含有固體顆粒以及高濃度的漿液測量，如礦漿、水泥、制漿以造紙等；電磁供電電磁水表流量計是款完美的，適合于供電不便場合使用的水表，如在區域供水，收費計量和灌溉計量等。
電磁流量計有一系列優良特點，可以解決其他流量計不易應用的問題，如臟污流、腐蝕流的測量。上實際七八十年代電磁流量計在技術有重大的突破，隨著工業的發展其應用十分廣泛。
優點：測量通道是段光滑直管，不會阻塞，適用于測量含固體顆粒的液固二相流體；不產生流量堅持所造成的壓力損失，節能效果好；不受測量流體介質密度、粘度、溫度壓力、和電導率變化的影響；流量范圍大，口徑范圍寬；可應用腐蝕流體介質。
缺點：不能測量電導率很低的液體，如油制品、軟水等；不能測量氣體、蒸汽和含有較大汽包的液體；不能用于較大溫度。
電磁流量計在工業領域應用廣泛，大口徑儀表較多應用于排水工程；中小口徑常用于高要求或難測場合，如鋼鐵工業高爐風口冷卻水控制，造紙工業測量紙漿液和黑液，化學工業的強腐蝕液，有色冶金工業的礦漿；小口徑、微口徑常用于醫藥工業、食品工業、生物化學等衛生要求的場所。
|
