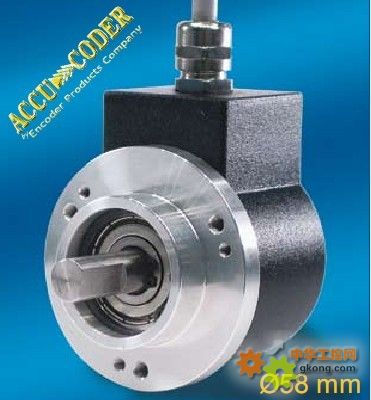

758型Accu-Coder牌精密編碼器符合歐洲標準，外殼尺寸58 mm，結構緊湊,堅固耐用,可靠性強，是一種重載型編碼器。此設計特別適合于有公制尺寸要求或工作于惡劣工業環境下的編碼器。其雙軸封滾珠軸承承載80磅，較大的軸向和徑向承載能力保證了編碼器較長的工作壽命。震動級別為75g @ 11毫秒，編碼器可選擇的工業軸封超過IP66 標準（NEMA 4和13）?？晒┻x擇的兩種外殼分別是：歐洲標準20型（凸緣夾緊法蘭）和26型(同步法蘭)。

758型環境參數
操作溫度	標準型：0ºC -70ºC 高溫型：0ºC - 100ºC （有些CPR為85ºC）
儲藏溫度	- 25ºC 到 +85 ºC
濕  度	相對濕度98%
振  動	20g @ 59 - 500 Hz
抗  震	75g @ 11ms

758型電參數
輸入電壓	0 – 70ºC和0 – 85ºC 為4.75 – 28.0 VDC 0 – 100 ºC 溫度時為4.75 – 24.0 VDC
輸入電流	最大無負載電流為100 mA
輸入波動	在0 –100KHz時，峰 — 峰之間為100mV
輸出電流	對集電極開路和上拉電阻輸出，最大漏電流為100 mA；推拉輸出和差動線驅動輸出，每通道可達20 mA
輸出波形	正交輸出，當轉軸順時針旋轉時，A通道的方波領先B通道
輸出電路	NPN 集電極開路輸出、NPN上拉電阻輸出、推拉輸出、差動線驅動輸出 5 –28VDC（5VDC時，符合RS422標準）
基準脈沖	每轉一周輸出一個脈沖。
頻率響應	最高可達1 MHz  標準為100KHz
抗干擾性	經BS EN61000-4-2； IEC801-3；BS EN61000-4-4；DDENV50141；DDENV 50204；BS EN55022；              BS EN61000-6-2； BS EN50081-2測試，符合標準。
對稱性	1 – 6000 CPR：在100 KHz輸出時180º + 18º； 6001 – 20,480 CPR： 在 100 KHz輸出時 180º + 36º；
最小沿間距	1 –6000 CPR：在100 KHz輸出時67.5º； 6001 – 20,480 CPR：54º； 大于20,480 CPR： 50º
正交相位	1– 6000 CPR：在100 KHz輸出時90º + 22.5º； 6001 – 20,480 CPR：90º+ 36 º。
上升時間	低于1微秒
每轉脈沖數	1*，2*，4*,  5*, 6*，7*，8*, 10*，11*，12*，14*，20，21*, 24*, 25*, 28*，30*, 32*, 33*, 34*, 35*,38*，40*，42*, 45*，50*，60，64*, 100，120，125，128*, 144*，150*,160*，200，240*，250，254*，256*，300，333*, 360，400，500，512，600，625*，635，665*，720，768*，800，889，900*，1000，1024，1200，1201*，1203*，1204*，1250，1270，1440, 1500，1800，2000，2048，2400，2500，2540，2880, 3000，3600，4000，4096，5000，6000，7200, 7500, 9000，10000，10240，12500，14400, 15000，18000，20000,20480，25000，30000。 （*  如需100 ºC選擇，請與廠家聯系。） 有些CPR  H的操作溫度范圍為0℃ - 85℃
精  度	200 – 1999 CPR： 兩相鄰周期間相差在0.017º （機械角度）  （1.0弧度分）之內； 2000 – 3000 CPR： 兩相鄰周期間相差在0.01 º（機械角度）   （0.6 弧度分）之內； 3000 CPR 以上另附加插值誤差0.005 º （機械角度）
758型機械參數
最高轉速	8000 轉/分 （可選更高轉速，請與廠家聯系）
轉軸直徑、轉向、材料	6 mm，10 mm，0.250''''''''，0.375''''''''   雙向轉動，303不銹鋼
轉軸徑向負載	最大80磅。在20 - 40磅額定負載情況下，軸承的使用壽命是1.5×109 轉
轉軸軸向負載	最大80磅。在20 - 40磅額定負載情況下，軸承的使用壽命是1.5×109 轉
軸  承	ABEC， 雙封閉精密滾珠軸承
密  封	NEMA 4 & 13 / IP66 軸封；或IP64軸承密封
起動扭矩	對IP64標準的或不帶轉軸密封的，為1.0盎司英寸 對IP66 標準轉軸密封的，為2.5盎司英寸
轉動慣量	5.2×10 – 4盎司英寸秒2
最大加速度	1×105 弧度 / 秒2
電纜接頭	帶24英寸電纜的防水壓帽。連接頭：MS 7 – 針或10 – 針, M12  5 – 針 或 M12  8 – 針, 或 12 – 針。
外  殼	黑色防腐漆金屬外殼
安  裝	歐洲標準20型(夾緊法蘭) 和 26型(同步法蘭)
重  量	11盎司
