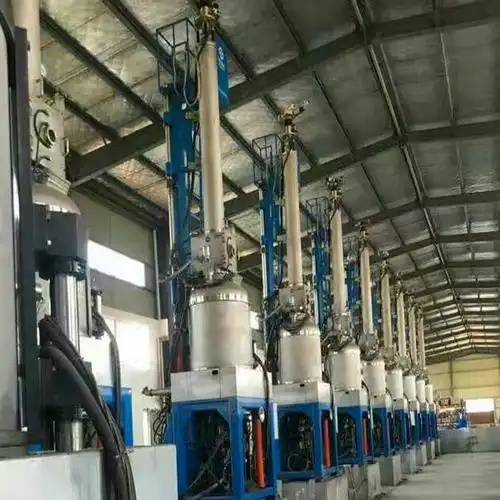

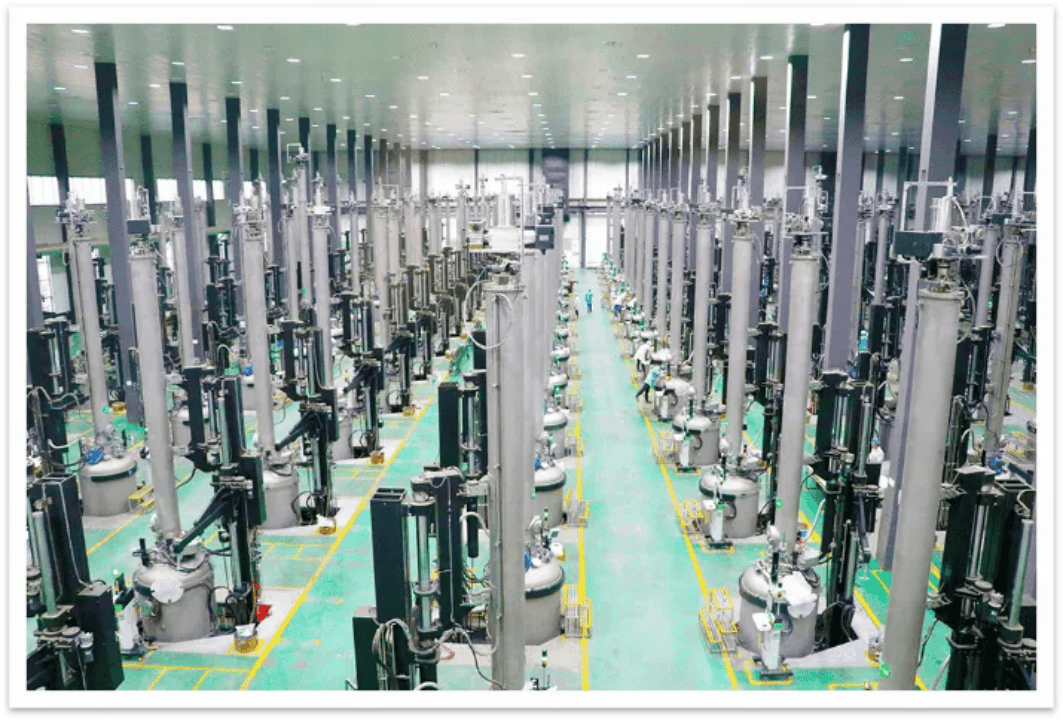

單晶爐是一種在惰性氣體環境中，用石墨加熱器將多晶硅等多晶材料熔化，用直拉法生長無錯位單晶的設備。拉晶過程是前道工藝的重要環節，影響著硅片的純度和質量。由于工藝生產環節的特殊復雜性以及高標準要求，對于單晶爐的控制設備的穩定性、可靠性要求更苛刻。

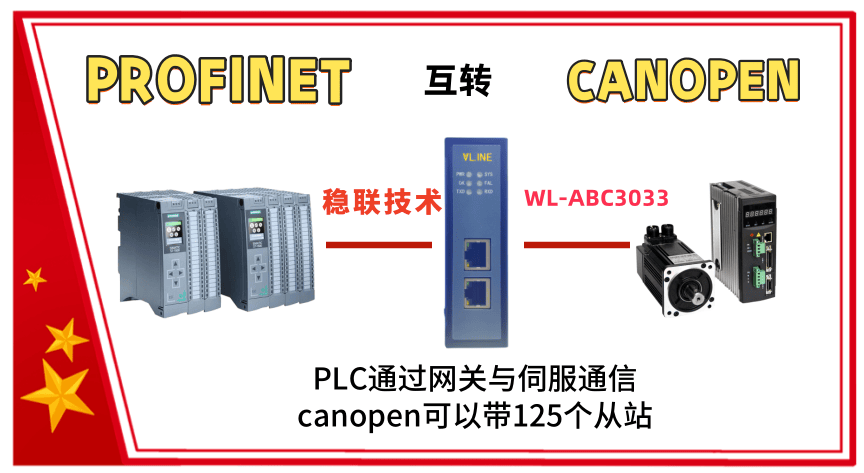

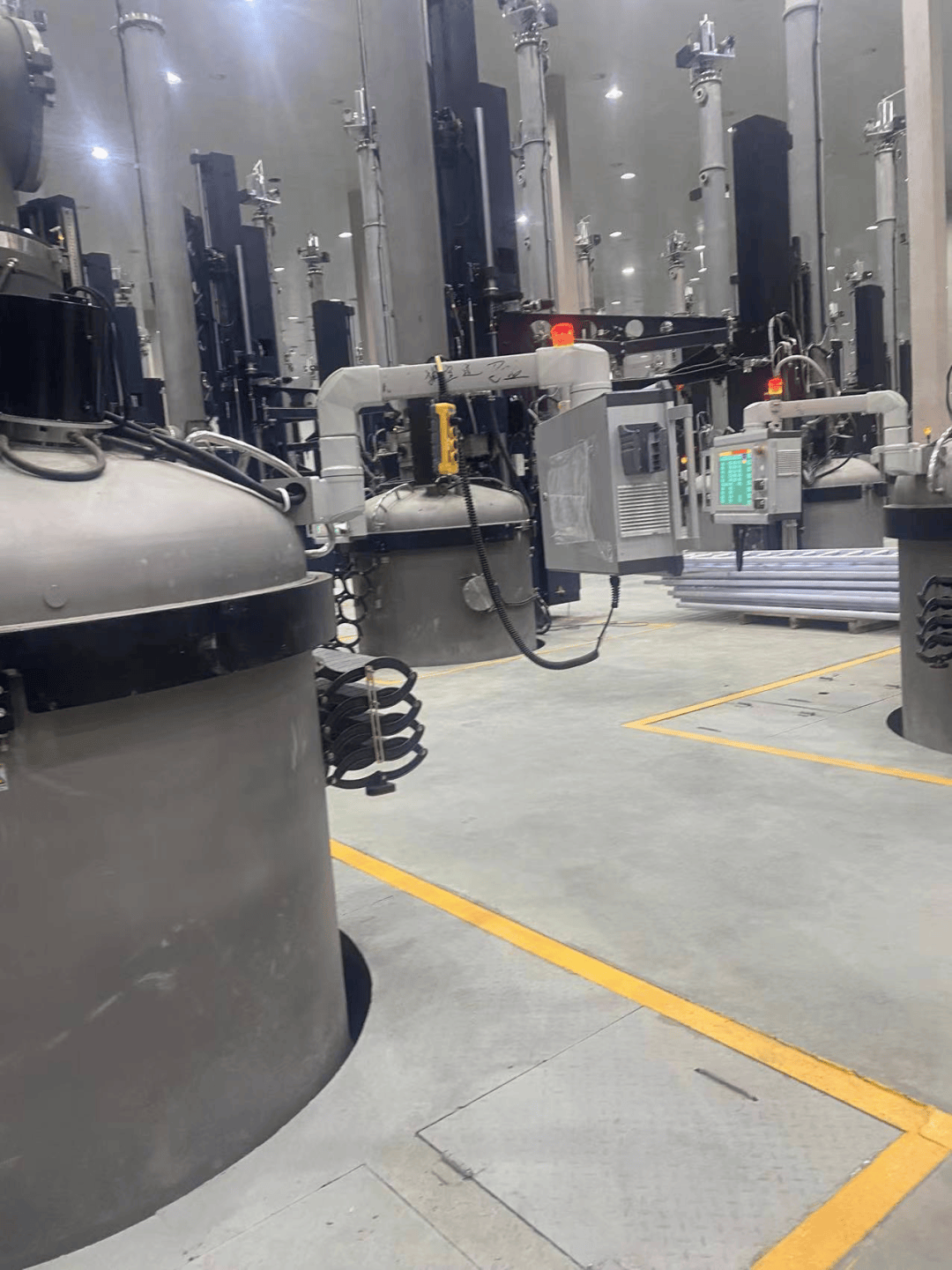

在單晶爐制造現場，穩聯技術CANopen轉PROFINET網關WL-ABC3033的應用主要圍繞設備互聯、數據通信和工藝控制展開，其使用場景和優勢如下：
1. 核心功能
- **協議轉換**：將單晶爐內部CANopen設備（如伺服驅動器、溫度控制器、I/O模塊）的數據無縫接入PROFINET網絡，實現與PLC（如西門子S7系列）或上位機系統的實時通信。
- **數據集成**：采集關鍵參數（如加熱器溫度、晶體生長速度、真空度等），通過PROFINET傳輸至中央控制系統，便于集中監控和數據分析。
2. 典型應用場景
- **溫度控制系統**
單晶爐的加熱器（如石墨電阻爐）通常由CANopen溫控模塊控制。網關將溫度數據（設定值、實際值、報警狀態）轉換為PROFINET信號，供PLC實時調節PID參數，確保晶體生長過程中的溫度穩定性。
- **運動控制**
晶棒提拉裝置（伺服電機）通過CANopen通信控制速度和位置。網關將PROFINET指令轉換為CANopen報文，實現高精度同步運動，同時反饋實際位置至PLC，避免斷晶或生長缺陷。
**3. 現場實施優勢**
- **實時性**：PROFINET的確定性通信（支持IRT）確保關鍵數據（如溫度波動）的毫秒級響應，滿足單晶爐工藝的嚴苛時序要求。
- **布線簡化**：替代傳統的多路CANopen線纜，通過單根工業以太網線連接多個設備，降低復雜性和維護成本。
- **診斷便捷**：網關通常支持Web管理界面或TIA Portal集成，可遠程監控CANopen設備狀態（如節點斷線、報文錯誤），快速定位故障點。
**4. 實際案例配置**
- 網關型號：canopen轉profinet
- PLC：西門子S7-1500（PROFINET控制器）。
- CANopen設備：Lenze伺服驅動器（晶體旋轉控制）、Eurotherm溫控模塊（多區加熱）。
- **軟件配置**：
在PLC中導入網關的GSDML文件，映射CANopen對象字典（如溫度值PDO映射到PROFINET IO模塊），實現變量直接讀寫。
在單晶爐制造中，CANopen轉PROFINET網關充當了異構網絡間的“翻譯器”，既保留了CANopen設備的靈活性，又融入了工業以太網的高帶寬和集中管理優勢，顯著提升生產效率和工藝可控性
|
