本生產線實現曲軸從毛坯上線、加工、質量控制和成品下線全過程的物流輸送與自動化生產監控。
對于工廠而言，客戶需求是根本，質量控制是實現戶滿意度的基礎。只有通過有效的質量控制手段，企業才能確保產品的一致性和可靠性。例如，通過嚴格的檢驗和測試流程，可以及時發現并糾正潛在的質量問題，這不僅能降低返工率和廢品率，還能確保客戶收到符合標準的產品。
關節機器人可以配備視覺系統或傳感器，對曲軸進行在線檢測，自動識別瑕疵和偏差。這種自動化的質量控制可以及時發現問題，降低返工率，提高產品的整體質量，質量控制與客戶滿意度的關聯。

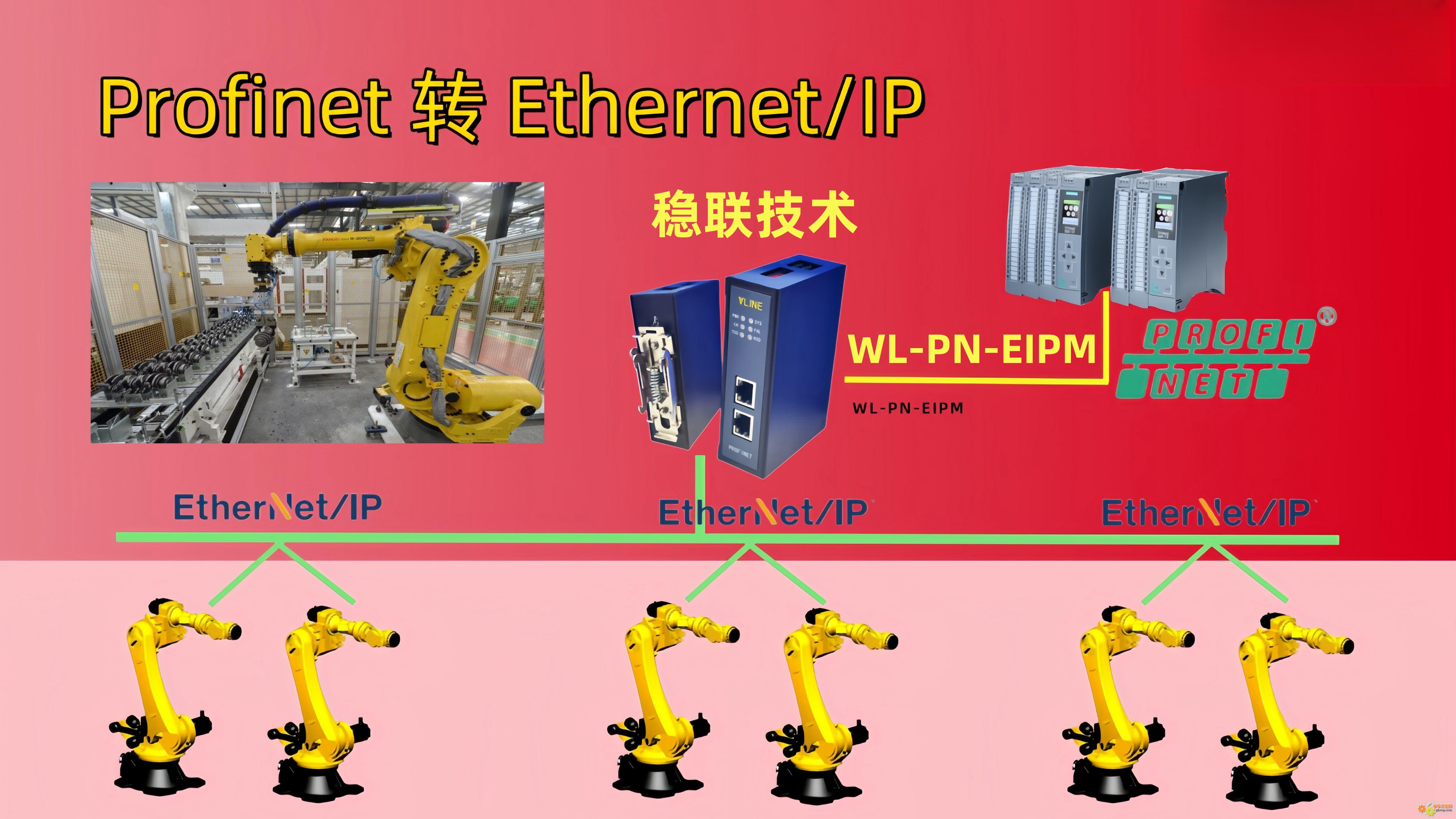

本生產線中，關節機器人的通信應用是實現自動化協同的關鍵環節。以下是基于Ethernet/IP協議與西門子S1500 PLC集成的技術詳解：
一、通信架構設計
網絡拓?fù)?/p>
-
采用星型拓?fù)浣Y(jié)構，S7-1500 PLC作為主站（Scanner），機器人控制器（如安川、發那科等）作為從站（Adapter）。
-
通過工業交換機連接，確保實時性（建議使用千兆網絡）。
硬件配置
-
PLC側：S7-1500需配備支持Ethernet/IP的通信模塊（如CP1543-1或通過TIA Portal配置的PN接口）。
-
機器人側：需啟用Ethernet/IP選項（例如安川的YRC1000需選配EIP模塊）。
二、協議配置流程
1. PLC端配置（TIA Portal）
-
安裝GSD文件：導入機器人廠商提供的Ethernet/IP設備描述文件（.gsdml）。
-
添加設備：在硬件目錄中選擇對應的機器人EIP從站，分配IP地址（如192-168-1-10）
-
定義I/O映射：
-
輸入：機器人狀態信號（運行中/故障/急停）、加工完成信號。
-
輸出：啟動/停止指令、目標工位編號（16位整數）。
-
設置通信參數：
2. 機器人端配置
-
?網絡參數：設置與PLC同網段的靜態IP，子網掩碼匹配。
-
?EDS文件加載：導入PLC的EDS文件至機器人控制器（部分品牌需手動配置標簽）。
-
?標簽映射：
三、數據交換實現
1.周期性數據（I/O）
o傳輸高頻信號（如夾爪開合、到位信號），通過Ethernet/IP的隱含信息實現。
o建議使用32位DINT數組優化傳輸效率。
2.非周期性數據（HMI/參數）
o通過讀寫機器人參數（如加工速度、坐標系偏移），使用CIP指令：
質量控制在提升客戶滿意度中扮演著至關重要的角色。只有重視質量管理，企業才能在激烈的市場競爭中立于不敗之地，同時實現持續的業務增長和客戶信任。
|
