皮帶機溜槽檢堵解決方案
皮帶機是煤礦、冶金、礦山等行業使用廣泛的輸送設備之一,在日常的生產使用過程中物料通過帶式輸送機、刮板機等設備進入轉載溜槽時,由于粒度大小,形狀差異,流速高低區別較大等因素,易引起溜槽堵塞,并可能導致設備過載,輸送帶撕扯,滾筒損壞等設備故障或機電事故的發生。
傳統的皮帶機堵料保護裝置使用的方式有傾斜開關、電容式壓力傳感器、阻旋料位開關、音叉料位開關等。但這些傳統的方式在日常生產過程中暴露出諸多應用缺陷,如下:
①傾斜開關的工作原理是在水平狀態下受到外力作用或偏離某個角度(一般為15~17度)以上時,傾斜開關內部的珠子發生傾斜滾動,改變?cè)瓉?lái)的狀態模式與接點接觸,從而改變電路狀態輸出開或關的信號(初始狀態為常閉變?yōu)閿嚅_(kāi);初始狀態為長開變?yōu)殚]合)傾斜開關受到物料沖擊時也會發生側傾,容易引起誤動作,而且由于此產品是采用纜繩形式連接,在物料沖刷過程中容易出現斷繩情況,此方法現已經逐漸不再被采用;
②電容式壓力傳感器溜槽堵塞開關安裝在溜槽的側壁上,其工作原理是當其內壁受到擠壓時傳感器發生動作,堵料裝置向中控室發出報警停機信號,但是在實際運行過程中,這種傳感器容易受物料沖擊,造成誤動作,引起設備停機;
③阻旋料位開關是利用微型馬達做驅動裝置,傳動軸與離合器相連接,當阻旋開關未接觸物料時,馬達正常運轉,當阻旋開關的葉片接觸物料時,馬達停止轉動,檢測裝置輸出一接電信號,同時切斷電源停止轉動。當物料下降時阻旋開關的葉片所受阻力消失,檢測裝置依靠扭力彈簧恢復到原始狀態。
在現實使用中往往在阻旋開關的上方約15cm處安裝防護擋板,這種方式可有效防止物料沖刷對開關的磨損,但一般使用半年以上以后就會因?yàn)槊芊獾仍颍瑤щ姺蹓m進入開關內部,造成電路板擊穿,致使產品損壞。阻旋開關一般適用于輕型或者粉料工況,但對于塊礦或重載物料工況不太試用。由于大多數溜槽空間有限,在大塊料工況時,如果再在阻旋開關的上方安裝擋板,更容易造成積料、堵料的情況出現;但若不安裝防護裝置,則阻旋開關很快就會被砸壞,質量好的產品能用上兩三個月,質量差一些的產品基本上半個月就需要更換。
④音叉料位開關的是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉料位開關的音叉與被測介質相接觸時,音叉的頻率和振幅將改變,音叉料位開關的這些變化由智能電路來進行檢測,處理并將之轉換為一個開關信號。
音叉開關適合于細粉料的應用,但如果外界環境變化,引起物料潮濕,尤其是日行嚴峻的環保壓力下,大多工廠都采用噴灑液體的形式進行微塵處理,這樣物料就容易在音叉開關的兩側造成掛料,從而導致誤動作。而且當皮帶機運輸塊礦或者重載物料時,如果物料剛好卡在音叉的兩側也會引起誤動作。物料對于開關的機械沖刷帶來的開關受損也是比較嚴重的現象。

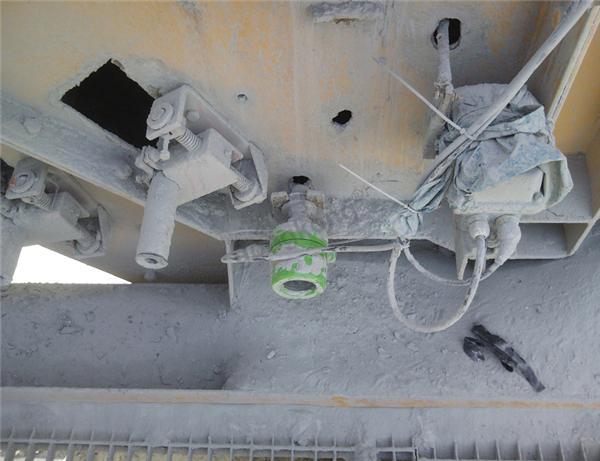

隨著現代工業對智能制造的日趨重視,選擇性能可靠,性價比高的檢堵開關是各個工礦企業的迫切需求。J-CONTROL公司是一家中外合資公司,其國內子公司是際科工業控制系統(天津)有限公司,在多年研究多普勒雷達傳感器基礎上,推出了微波勢壘開關,此開關屬于非接觸式料位檢測器,特別適用于塊礦、重載物料的溜槽監督工況。J-CONTROL在某礦山企業的應用照片如下圖所示:

微波勢壘開關由一個微波發射器,一個微波接收器構成,分別安裝在料倉兩側,安裝高度相同,位置相對應,微波發射器發出的信號可借助安裝輔助件(橡膠、尼龍、PEEK、PTFE、陶瓷、耐火磚等低介電系數物料)穿透壁板,被信號接收器接收。微波接收器收到信號后,微波接收器根據信號的有無,判斷倉內是否有料。根據使用工況及使用溫度的不同,又可分別選配重載、高溫隔熱等安裝輔件。

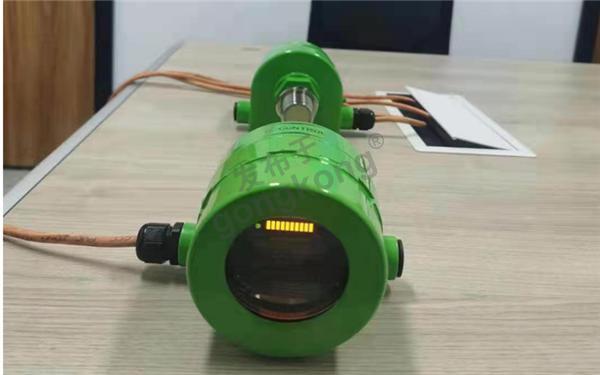

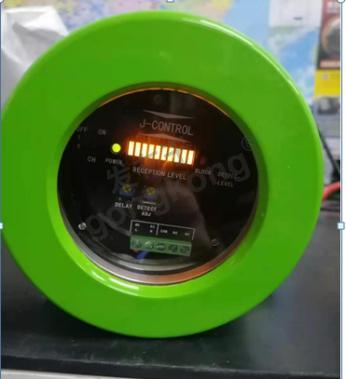

微波勢壘開水平檢測范圍可達0~110m;微波接收器采用10連LED液晶顯示,方便調節接受強度,如下圖所示;

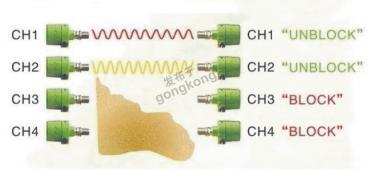

發射器和接收器具有4個通信頻道選擇功能,保證在高位、高高位、低位、低低位同時安裝時,避免各通信頻道間的干涉如下圖所示:

微波勢壘開關能夠穿透玻璃、陶瓷、干耐火磚等絕緣物(低介電系數物質),利用微波的這一特性實現穿過絕緣物倉壁來檢測內部料位;產品適用于重載、高溫、高壓等物料工況;接收器具有演示調整功能,通過延時旋鈕,可實現0~10s范圍內的延時設定;微波接收器具有接受器動作值調整設定功能,通過LED顯示面板,可以確定不同動作值,以便適用于各種不同介電系數的物料產品。
產品型號及參數:
品牌:J-CONTROL
名稱:微波勢壘料位開關
型號:JCMWS-TR3□□□/JCMWS-RC3□□□
電源電壓:220V AC 50/60Hz(發射器和接收器需保證同源)
電力消耗:發射器 Max.3.6W
接收器 Max.4.9W
檢測距離:最大110m(檢測距離與檢測環境有關)
頻 率:約24GHz
輸出信號:SPDT接點輸出,接點容量AC 250V 3A
動作檢測:遮斷時ON
ON/OFF DELAY:在遮斷設定時間以上時 ON/OFF
延 時: ON/0FF DELAY:0.1~10s(可調整)
環境溫度:-30~1200℃(不同安裝附件配合下)
使用壓力:±0.5MPa(±5kgf/cm²)以下
材 料:外殼 ADC
探頭 SUS304
發射•接收面 PEEK
安裝方法:G1安裝螺絲(附帶固定螺帽,墊片)
引線出口:發射器:M20X1.5(導線尺寸φ9~φ13mm)
接收器:M20X1.5(導線尺寸φ9~φ13mm)
防護等級:IP65

|
