德國際科J-CONTROL微波料位檢測器在干熄焦一次除塵灰斗的料位解決方案
際科工業控制系統(天津)有限公司
收藏本文     查看收藏

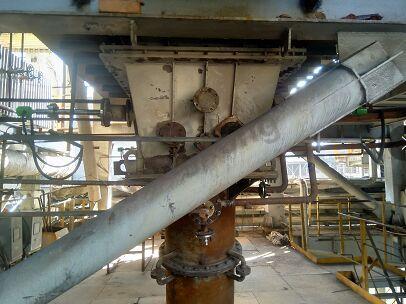

干熄焦一次除塵灰斗料位解決方案

干熄焦一次除塵料位開關的使用效果的好壞會影響到干熄焦?fàn)t發生鍋爐漏水及風機軸承和風葉侵蝕的問題,導致此結果的主要原因如下:

一、 高溫電容的氣體吹掃問題

目前國內一次除塵室所使用的高報料位計有大部分為國產的高溫電容料位計,其需要24小時不間斷吹掃,其吹掃的氮氣,引起一次除塵室的焦粉揚起,特別是在焦粉料位接近料位開關附近時,其吹起的揚灰較大,而且不斷進入的氮氣使叉形溜槽內與一次除塵器循環風道負壓形成壓差,過多的微小顆粒焦粉,被循環通道的負壓吸入。先形成對鍋爐的沖刷,造成鍋爐的磨損和鍋爐漏水,由于目前有的鍋爐在前部通道裝有不銹鋼擋板,所以不像以前鍋爐經常會爆管,但擋板消弱了鍋爐的熱交換效能。在新日鐵和中日聯的干熄焦工程中,就沒有安置擋板。

循環通道內過多的焦粉,經過二次除塵器后,由于二次除塵器除塵能力有限,沒有被二次除塵器除掉的焦粉留在循環通道,進一步形成對風機的沖刷,造成引風機軸承、風葉的磨損與腐蝕。

二、 高溫電容的氣體吹掃問題

目前國內一次除塵室所使用的高報料位計有大部分為國產的高溫電容料位計,其需要24小時不間斷吹掃,其吹掃的氮氣,引起一次除塵室的焦粉揚起,特別是在焦粉料位接近料位開關附近時,其吹起的揚灰較大,而且不斷進入的氮氣使叉形溜槽內與一次除塵器循環風道負壓形成壓差,過多的微小顆粒焦粉,被循環通道的負壓吸入。先形成對鍋爐的沖刷,造成鍋爐的磨損和鍋爐漏水,由于目前有的鍋爐在前部通道裝有不銹鋼擋板,所以不像以前鍋爐經常會爆管,但,擋板消弱了鍋爐的熱交換效能。在新日鐵和中日聯的干熄焦工程中,就沒有安置擋板。

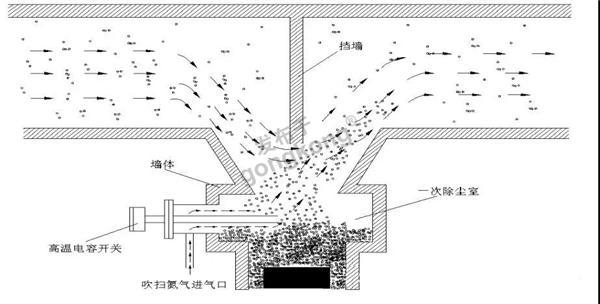

循環通道內過多的焦粉,經過二次除塵器后,由于二次除塵器除塵能力有限,沒有被二次除塵器除掉的焦粉留在循環通道,進一步形成對風機的沖刷,造成引風機軸承、風葉的磨損與腐蝕。高溫靜電容料位開關結構如下圖所示:


1.焦粉粘附在高溫靜電容料位開關上,產生誤報高料位。

由于焦粉是導電的,其粘附在高溫靜電容料位開關上后,使電容發生變化,產生誤報。粘附嚴重情況下高報無法消除。必須人工拔出,清除粘附,才能恢復正!,F(xiàn)場維護量很大。

2.高溫靜電容料位開關結構問題

高溫電容料位開關結構由不同材質的材料組合而成,金屬材料的熱膨脹系數是陶瓷材料的數倍,如果灰斗內部溫度急升急降變化劇烈,不同材料的膨脹與收縮程度不同,久而久之,必然使高溫靜電容料位開關三部分之間出現變形直至間隙,焦粉進入電容內部,最終損壞。

同樣,三個材料間的密封,很難找到適合高溫的,又耐磨的材料,一旦密封出現泄漏,焦粉進入電容內部,電容就產生誤報。最終損壞。

3.國產電容的問題

由于國產電容的金屬探頭,其材料的耐高溫,耐磨都找不到合適的特殊材料,也找不到很好的電極間的密封材料,所以使用的壽命更短。

三、 一次除塵使用4個高溫料位計問題

在最早的一次除塵器上,只設置2個高料位料位計。料位在達到高位報警后,一次除塵控制系統打開水冷管下部排料閥,高位報警消除后,關閉排料閥。但在實際使用中,由于高溫電容料位計經常誤報,為防止冷卻管排空,日本方面是最早提出用4個高料位料位計,即在在一次除塵室每個下料通道上,設置上、下兩個報警的。通過上、下二個開關聯鎖,這樣雖然排空的現象少了,但由于料位計還是有誤報,操作人員還是對料位計不信任,無法判斷一次除塵倉的真實料位。在使用了微波料位開關后,料位控制到達了預期設計效果,所以又取消了設置上、下兩個報警的方案。自使用以來,從沒有發生過誤報,使用效果很好。在中日聯,目前所有其設計的項目中,在每個下料通道上,都只使用一個微波料位開關了。

如果使用上、下兩個報警高溫電容,將有四路氣體吹入,氣體吹掃所產生的揚塵更大,使吹入循環通道內焦粉更多,對鍋爐、風機磨損更嚴重。這也是新日鐵在以前一直猶豫使用上、下兩個報警的原因。

現在市場上有其他品牌的微波料位開關不具有通信頻道選擇功能,所以在使用過程中只能增加一個報警點,雖說這在生產投入方面降低了成本,但同時增加了誤報情況的出現。J-CONTROL的微波料位開關具有四頻道通信選擇功能,各通信頻道之間相互不存在干擾問題,可實現高位,高高位,低位,低低位同時工作的狀態。


四、 循環通道的密封不嚴問題

循環通道的密封不嚴,特別是一次除塵器褲衩部位,需要密封的口很多,每個口很大,很難完全密封好,導致空氣內氧氣竄入一次除塵器,出現焦粉燃燒和燒結,從而使一次除塵室內的焦粉溫度升高,為防止燒壞水冷套管,加上對一次除塵電容料位開關的不信任,操作員不敢排料,使一次除塵器內的焦粉料位長期保持在很高的位置。焦粉堆積過高后,會被吸入一次除塵器后端循環通道。這樣進入二次除塵器的焦粉會大量增加,由于二次除塵器除塵效果有限,沒有被二次除塵器除掉的焦粉留在循環通道,進一步形成對風機的沖刷,造成引風機軸承、風葉的磨損與侵蝕。而一次除塵使用的高溫電容經常誤報,也會引起的一次除塵室內的燃燒,會使得密封口鋼板變形,使一次除塵室內的密封效果更差。

五、 二次除塵料位計問題

二次除塵室的料位開關失靈,主要是由于鍋爐的漏水引起,由于以上所述原因,一次除塵室后的循環通道內,留有過多的焦粉,會對鍋爐系統沖刷,引起鍋爐的漏水,該漏水會引起二次除塵室的料位開關粘附掛料嚴重,從而動作失靈,二次除塵室的料位開關失靈,使二次除塵器很難保持最佳料位,增加工藝控制難度,料位堆積過高或過低都會影響二次除塵效果,加速引風機的磨損。

六、 使用微波料位開關的優勢

微波料位開關沒有誤報,不會產生冷卻管排空,不會引入空氣,引起一次除塵室的燃燒,燒壞一次除塵料位計,燒壞一次除塵室內墻。同時,由于微波料位開關正常工況下不需要吹掃,不可能將一次除塵料斗內的焦粉吹入循環通道 ,形成對鍋爐、風機的磨損。

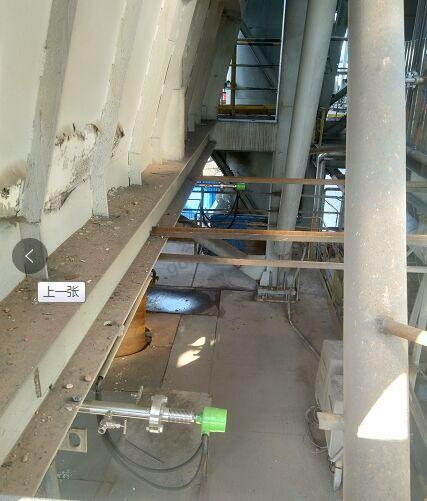

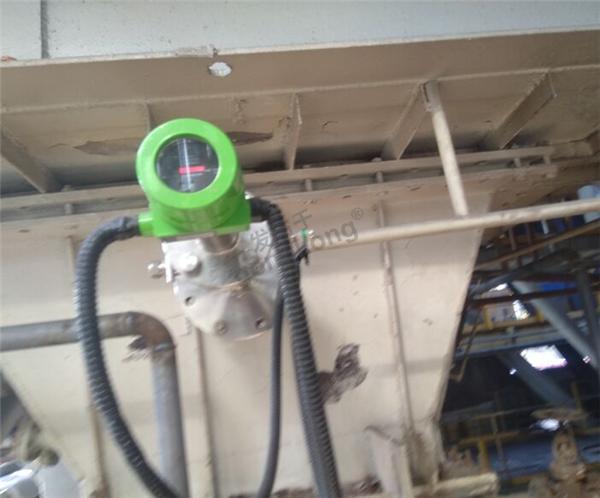

微波料位開關,在墻外檢測一次除塵器內的料位,是非接觸式的測量, 微波料位開關不接觸高溫,也沒有磨損問題,其工作壽命是高溫電容料位開關沒法比的。下圖是J-CONTROL產品在一次除塵應用現場照片:

七、J-CONTROL微波料位開關簡介

J-CONTROL微波物位開關是由中外合資公司:際科工業控制系統(天津)有限公司生產,產品具有優點如下:


①產品滿足CE認證,SIL3認證,ATEX防爆認證;

②料位開關采用非接觸式微波原理測量,頻率采用24GHZ,水平檢測范圍可達0~110m;

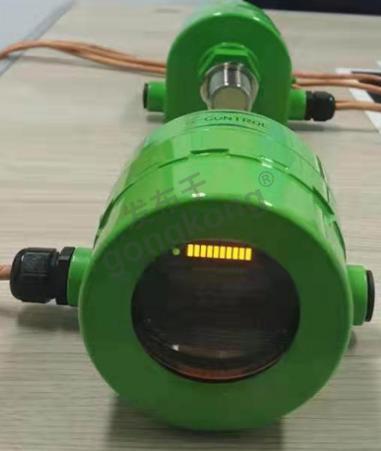

③微波接收器采用10連LED液晶顯示,方便調節接受強度;

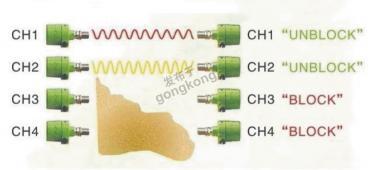

④發射器和接收器具有至少4個通信頻道選擇功能,保證在高位、高高位、低位、低低位同時安裝時,避免各通信頻道間的干涉;

⑤微波開關能夠穿透玻璃、陶瓷、干耐火磚等絕緣物(導電率低的物質),利用微波的這一特性實現穿過絕緣物倉壁來檢測內部料位;

⑥.產品適用于重載、高溫、高壓等物料工況;

⑦.接收器具有延時調整功能,通過延時旋鈕,可實現0~10s范圍內的延時設定;

⑧.微波接收器具有接受器動作值調整設定功能,通過LED顯示面板,可以確定不同動作值,以便適用于各種不同介電系數的物料產品;

⑨微波接收器和發射器采用同頻寬幅電源110~270VAC供電,接收器可輸出N0或NC信號,寬電壓輸入范圍可有效防止因電網波動帶來的開關被燒壞的情況;

⑩.發射器和接收器連接外殼采用鋁合金材質,安裝接頭采用SUS304材質,接收端和發射端頭部采用進口PEEK材質。
