KD系列三相導軌式電能表
用戶使用手冊
(適用KD30DL、KD30DLC、KD300DLCF)
版本號:V8.0
揚州康德電氣有限公司
YANGZHOU KANDE ELECTRIC CO.,LTD
目錄
1、概 述 2
2、 主要規格及技術參數 3
2.1電能表規格 3
2.2技術參數 3
2.2.1誤差限: 3
2.2.2啟動 3
2.2.3潛動 4
2.2.4絕緣性能 4
2.2.5工作電壓極限 4
2.2.6功率消耗 4
2.2.7顯示 4
2.2.8數據保存 4
2.3 數字通訊 4
3、 安裝與使用 4
3.1安裝注意事項與方法 4
3.2 使用說明 4
4、 運輸與貯存 5
5、 測量方法 5
6、 外形圖與接線圖 5
6.1外形圖 5
6.2接線圖 6
7、 保證期限 8
1、概 述
KD系列三相導軌式電子電能表系采用先進的電能計量芯片,與成熟的軟件技術相結合設計而成,用于計量頻率為50Hz/60Hz的單相交流有功電能。本產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》的相關技術要求;8位LCD顯示器顯示有功用電量,具有可靠性好、體積小、重量輕、外表美觀、工藝先進、35mmDIN標準導軌式安裝等特點:并具有良好的抗電磁干擾、低自耗節電、高精度、高過載、高穩定性、防竊電、長壽命。供固定安裝在室內使用,適用于環境溫度不超過-25~+55℃,相對濕度不超過95%,且空氣中不含有腐蝕性氣體及避免塵沙、霉菌、鹽霧、凝露、昆蟲等影響。
- 主要規格及技術參數
2.1 KD電能表規格
名稱
|
等級
|
參比電壓Un
|
標定電流
|
三相四線
導軌式電子
電能表
|
1級
|
3x220/380V
|
3×1.5(6)A 6400imp/kWh
3× 5(20)A 1600 imp/kWh
3×10(40)A 800 imp/kWh
3×15(60)A 400 imp/kWh
3×20(80)A 400 imp/kWh
3×30(100)A 400 imp/kWh
|
注:額定電流欄中,括號前的數值為標定電流值Ib,括號內的數值為額定最大電流值Imax。
2.2技術參數
2.2.1誤差限:
單相儀表和帶平衡負載的多相儀表
電流值
|
功率因數
|
百分?jǐn)?shù)誤差極限(%)
|
直流接入
|
經互感器接入
|
1級
|
2級
|
0.05Ib≤I≤0.1Ib
|
0.02Ib≤I≤0.05In
|
1
|
±1.5
|
±2.5
|
0.1Ib≤I≤Imax
|
0.05Ib≤I≤ Imax
|
1
|
±1.0
|
±2.0
|
0.1Ib≤I<0.2Ib
|
0.05Ib≤I<0.1In
|
0.5(感性)
0.8(容性)
|
±1.5
±1.5
|
±2.5
-
|
0.2Ib≤I≤Imax
|
0.1Ib≤I≤ Imax
|
0.5(感性)
0.8(容性)
|
±1.0
±1.0
|
±2.0
-
|
當用戶特殊要求時
|
0.25(感性)
0.5(容性)
|
±3.5
±2.5
|
-
-
|
0.2Ib≤I≤Ib
|
0.1Ib≤I≤In
|
帶有單相負載的多相儀表,電壓線路加平衡的多相電壓
電流值
|
功率因數
|
百分?jǐn)?shù)誤差極限(%)
|
直流接入
|
經互感器接入
|
1級
|
2級
|
0.1Ib≤I≤Imax
|
0.05Ib≤I≤ Imax
|
1
|
±2.0
|
±3.0
|
0.2Ib≤I≤Imax
|
0.1Ib≤I≤ Imax
|
0.5(感性)
|
±2.0
|
±3.0
|
2.2.2啟動
在額定電壓、額定頻率及COSΦ=1的條件下,當電能表負載電流為下表規定值時,電能表能起動并連續計量電能。
儀表類型
|
準確度1級
|
準確度2級
|
功率因數
|
直接接入式
|
0.004 Ib
|
0.005 Ib
|
1
|
經互感器接入式
|
0.002 In
|
0.003 In
|
1
|
2.2.3潛動
當電能表的電流線路中無電流,而加于電壓線路上的電壓為額定值的115%,電能表的測試輸出不應產生多于一個的脈沖。
2.2.4絕緣性能
電能表的所有線路對外殼間能經受波形為1.2//50μs,峰值為6KV的脈沖電壓,在不同極性下各連續試驗10次,不出現電弧放電或擊穿現象。電能表的所有線路對表殼或表殼外部可觸及的金屬部位之間能經受頻率為50Hz的實際正弦波形的交流電壓2KV,歷時一分鐘試驗不擊穿。
2.2.5工作電壓極限
70%~130%Ub
2.2.6功率消耗
≤2W和10VA
2.2.7顯示
LCD顯示
2.2.8數據保存
斷電后,資料保存至少10年。
2.3 數字通訊
儀表提供異步半雙工RS485通訊接口,與上位機或后臺監控系統連接(僅限儀表帶通訊功能)。
- 安裝與使用
3.1安裝注意事項與方法
3.1.1電能表由原包裝箱中取出時發現內包裝或外殼損傷,不要對該表進行安裝、加電,請與本公司技術服務部門聯系
3.1.2安裝電能表需有經驗的電工或?qū)I(yè)人員,并確定讀完本手冊。
3.1.3電能表應安裝在室內通風干燥的地方,采用35mmDIN標準導軌式安裝。
3.1.4安裝接線時應按照電能表殼體上的接線圖或本說明書上的相應接線圖進行接線,最好使用多股銅線引入,避免因接觸不良而引起電能表工作不正;驘龤А
3.2 使用說明
3.2.1電能表在雷電較多的地區使用時,應采取避雷措施,以避免因雷擊而損壞電能表。
3.2.2電能表的負載能力在0.05 Ib~1max(直接接入式)或0.02 Ib~1max(經互感器接入式)之間,超過這一負載能力,將會使電能表計量不準或電流線圈發熱而燒毀。
3.2.3當電能表配用互感器使用時,即經電流互感器接入式的電能表在讀取其電能示數后須乘以互感器倍率,才是實際用電量。
3.2.4脈沖指示:脈沖指示燈點亮?xí)r表示檢測到電能脈沖(當有采樣信號后,脈沖指示燈點亮約80ms)
3.2.5數據顯示板格式
LCD顯示類型(適用KD30DL/KD30DL-C),如下:
總電能消耗顯示0.00-99999999,例如下圖:總電量值是123456.01KWh
當前 總 電量
123456.01
KW h
|
LCD顯示類型(適用KD300DL-C),如下:
所有電量信息按順序循環顯示,依次為:三相電壓(UA、UB、UC,單位V);三相電流(IA、IB、IC,單位A);總有功功率(P總,單位KW);總無功功率(q總,單位Kvar);總視在功率(S總,單位KVA);功率因數(PF,L感性,C容性);頻率(F,單位Hz);總有功電能(當前 總 電量 單位KW h);正向有功電能(當前 正 電量 單位KW h);反向有功電量能(當前 反 電量 單位KW h);總無功電能(當前 總 電量 單位K varh);正向無功電能(當前 正 電量 單位K varh);反向無功電能(當前 反 電量 單位K varh);電能脈沖常數;通訊地址(Id);通訊波特率。
總電能消耗顯示0.00-99999999,例如下圖:總電量值是123456.01KWh
當前 總 電量
123456.01
KW h
|
- 運輸與貯存
4.1 電能表的運輸和拆封不應受到劇烈沖擊,并根據ZBY002-81《儀器儀表運輸、貯存基本環境條件及試驗方法》之規定運輸、貯存。
4.2 電能表應保存在原包裝箱內,保存地方的環境溫度為-30~+65℃,相對濕度不超過95%,且在空氣中不含有足以引起腐蝕的氣體,環境溫度不應劇烈變化。
4.3 電能表應在原包裝的條件下,放置在臺架上,疊放高度不超過五箱,拆箱后單只包裝的電能表疊放高度不超過五只,內包裝(塑料袋)拆封后的電能表不宜貯存。
- 測量方法
該電能表設有光電耦合式電能脈沖測試輸出端口,位于接線端鈕盒上,將測試設備的+5Vdc接到⑥號(正極)端子上,信號線s接到⑤號(負極)端子上即可。
- 外形圖與接線圖

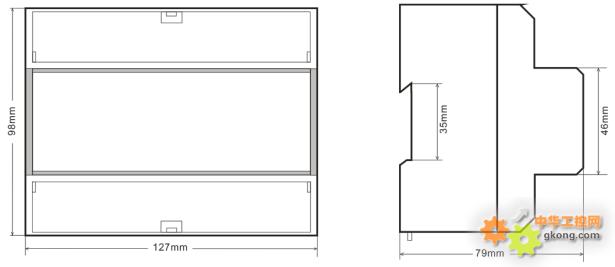

6.1外形圖

6.2接線圖
1.KD30DL接線圖:

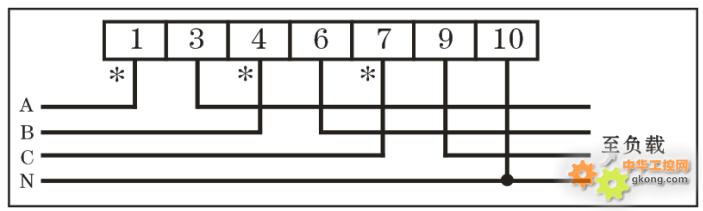

三相四線,直接式(電壓3X220/380V,電流≥3X5(20)A);*號端,為進線端

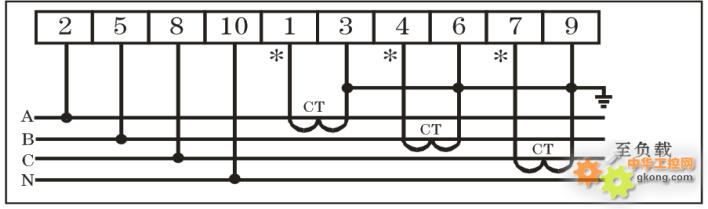

三相四線,電流互感式(電壓3X220/380V,電流3X1.5(6)A);*號端,為電流進線端

- KD30DLC接線圖:

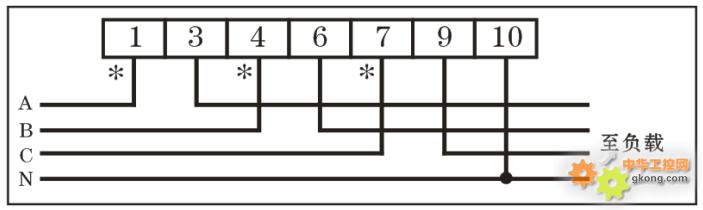

三相四線,直接式(電壓3X220/380V,電流≥3X5(20)A);*號端,為進線端

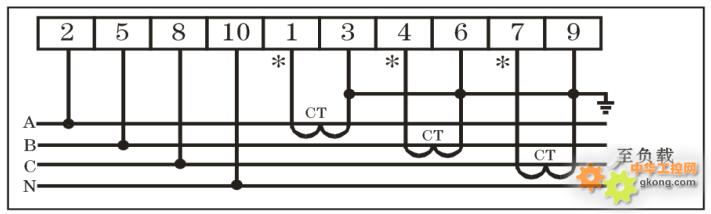

三相四線,電流互感式(電壓3X220/380V,電流3X1.5(6)A);*號端,為電流進線端

3.KD300DLC接線圖:

三相四線,直接式(電壓3X220/380V,電流≥3X5(20)A);*號端,為進線端

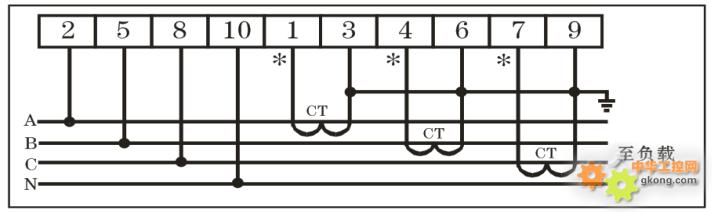

三相四線,電流互感式(電壓3X220/380V,電流3X1.5(6)A);*號端,為電流進線端
- 保證期限
該電能表自出廠日期起36個月內,若用戶發現電能表不符合上述特性及產品標準規定的技術要求,再制造商檢鉛封仍完整(或有關電力計量部門證明)并完全遵守本說明書中說規定的運輸、保存、安裝及使用規則的條件下出現質量問題,制造商給予免費修理或更換。
揚州康德電氣有限公司
地址:揚州市邗江區西湖鎮科技創業園522號
電話:17701442619
傳真:0514-87898353
電子郵箱:yzkddq001@163.com
網址:www.yzkangde.cn
|
