KD**2E(L)系列多功能儀表
用戶使用手冊
版本號:V7.0
液晶、數碼通用
揚州康德電氣有限公司
YANGZHOU KANDE ELECTRIC CO.,LTD
目錄
1、概述 ……………………………………………………………………………1
2、技術參數…………………………………………………………………………1
3、安裝與接線………………………………………………………………………2
3.1儀表尺寸 ………………………………………………………………………2
3.2安裝方法 ………………………………………………………………………2
3.3接線端子功能說明 ……………………………………………………………3
3.4接線注意事項 …………………………………………………………………5
4、編程操作說明……………………………………………………………………6
4.1面板顯示信息說明 ……………………………………………………………6
4.2編程操作 ………………………………………………………………………9
4.3典型操作范例 ……………………………………………………………… 12
5、功能模塊 ………………………………………………………………………15
5.1電能計量和脈沖輸出 ……………………………………………………… 15
5.2開關量輸入/輸出 ‥…………………………………………………………15
5.3模擬量變送輸出 …………………………………………………………… 16
6、數字通訊 ………………………………………………………………………18
6.1硬件連接 …………………………………………………………………… 18
6.2通訊協議 …………………………………………………………………… 18
6.3寄存器地址信息表 …………………………………………………………22
7、常見問題及解決辦法‥………………………………………………………23
1、概 述
KD系列多功能儀表是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的。它可以高精度的測量所有的常用電力參數;采用可視度高的LED或LCD來顯示儀表測量參數信息。儀表面板帶有編程按鍵,用戶可以現場方便地實現顯示切換、參數設置、使用靈活方便?梢灾苯哟娉R(guī)電力變送器等輔助單元,作為一種先進的智能化數字化電網前端采集元件,廣泛應用于各種控制系統、變電自動化系統、配電自動化系統中,具有安裝方便、接線簡單、維護方便、工程量小等特點,能夠完成業界不同PLC、工業控制計算機通訊軟件組網。
2、技術參數
項目
|
參數
|
信號輸入
|
接線
|
三相四線N3.4/三相三線N3.3
|
電壓
|
量程
|
400V/100V
|
過載
|
持續:1.2倍 瞬時:2倍
|
功耗
|
<1VA(每相)
|
阻抗
|
>500K
|
精度
|
RMS測量,精度等級0.5級 (可定做0.2級)
|
電流
|
量程
|
5A/1A
|
過載
|
持續:1.2倍 瞬時:2倍
|
功耗
|
<0.4VA(每相)
|
阻抗
|
<20mΩ
|
精度
|
RMS測量,精度等級0.5級 (可定做0.2級)
|
頻率
|
45-65Hz,精度0.1Hz
|
功率
|
有功、無功,視在功率,精度0.5級 (可定做0.2級)
|
電能
|
正反向有功電能,精度0.5級 (可定做0.2級或0.5S級);
|
電源
|
范圍
|
標配AC220V±10%,可選配DC24V 48V AC380V AC/DC 80-265V;
|
功耗
|
<5VA
|
顯示
|
LED數碼屏或LCD液晶屏
|
電能脈沖
|
無源 光耦集電極輸出,脈沖常數:5000imp/Kwh
|
通訊
|
RS485通訊接口,MODBUS-RTU協議
|
開關量輸入
|
4路,無源干接點接入(選配)
|
開關量輸出
|
4路,繼電器觸點輸出,AC3A/250V DC3A/30V(選配)
|
模擬量輸出
|
4路,0-20mA或4-20mA(選配)
|
使用環境
|
工作溫度:-10-55℃,儲存溫度:-20-75℃
|
安全
|
絕緣電阻:輸入、輸出、電源,對機殼>5MΩ
|
耐壓:輸入/電源>2KV,輸入/輸出>2KV,輸出/電源>2KV
|
3、安裝與接線

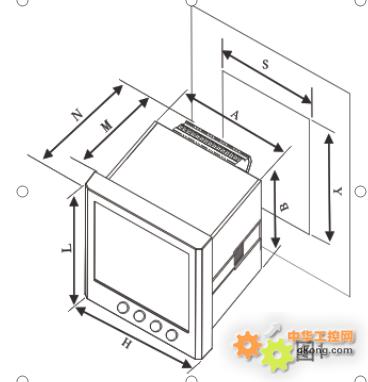

3.1儀表尺寸

型號定義
L:液晶
|
外形尺寸mm(LxH)
|
殼體尺寸mm(AxB)
|
開孔尺寸mm
(SxY)
|
總長mm
(N)
|
深度mm
(M)
|
KD422E(L)
|
120x120
|
110x110
|
111x111
|
95
|
85
|
KD962E(L)
|
96x96
|
90x90
|
91x91
|
95
|
85
|
KD802E(L)
|
80x80
|
75x75
|
76x76
|
95
|
85
|
KD722E(L)
|
72x72
|
66x66
|
67x67
|
95
|
85
|

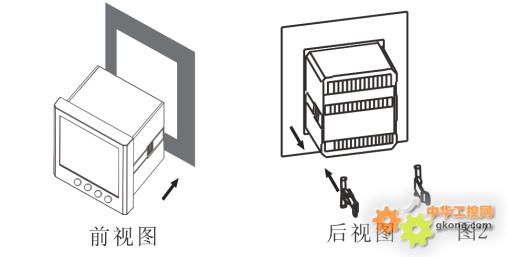

3.2安裝方法:

3.3接線端子功能說明

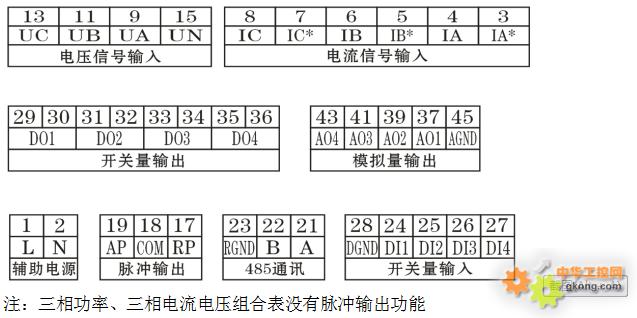

3.3.1端子功能編號
三相多功能、三相功率、三相電流電壓組合表系列對應端子功能編號如下:(具體以實物為準)

注:三相功率、三相電流電壓組合表沒有脈沖輸出功能

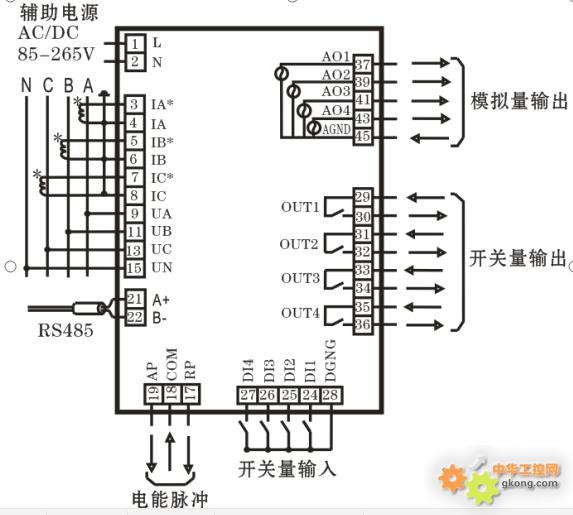

3.3.2低壓網絡典型接線示意圖(供參考)

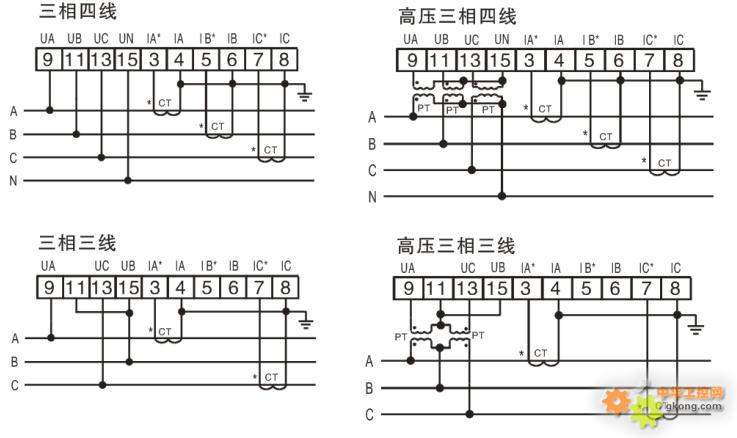

3.3.3信號輸入接線方式

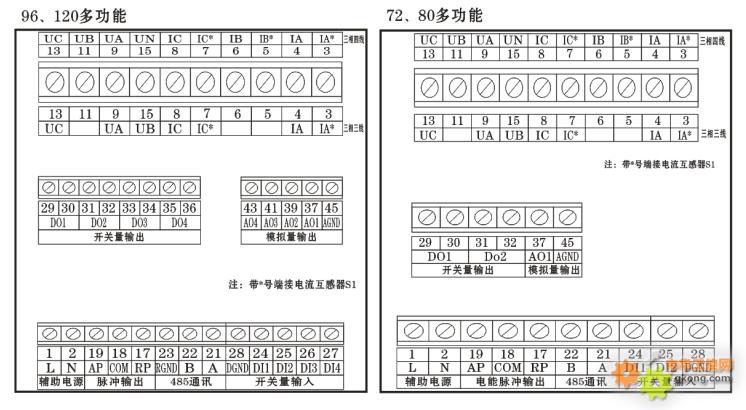

3.3.4接線端子背視圖(供參考,以實物為準)

3.4接線注意事項
3.4.1輸入信號:
采用每個測量通道單獨采集的計算方式,保證了使用時完全一致對稱,其具有多種接線方式。適用于不同的負載形式。
- 電壓輸入:輸入電壓應不高于產品的額定輸入電壓(100V或400V),否則應考慮使用PT,在電壓輸入端須安裝1A保險絲。
- 電流輸入:標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表,接線應采用串接方式,去除產品的電流輸入連線之前,一定要先斷開CT一次回路或者短接二次回路。
- 要確保輸入電壓、電流相對應,順序一致,進線和出線方向一致;否則會出現數值和符號錯誤。üβ屎碗娔埽
D、儀表輸入網絡的配置根據系統的CT個數決定,在2個CT的情況下,選擇三相三線兩元件方式;在3個CT的情況下,選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量負載的接線方式一致,不然會導致儀表測量的電壓或功率不正確。其中在三相三線中,電壓測量和顯示的為線電壓;而在三相四線中,電壓測量和顯示為電網的相電壓。
3.4.2輔助電源:
本產品輔助電源輸入接口為AC220V±10%,請保證所提供的電源適用于該系列的產品,以防止損壞產品。如果系統電源為直流時可選擇AC/DC 80-265V(DC供電時“L”為正,“N”為負)。
使用時,建儀在火線一側安裝1A保險絲。電力品質較差時,建議在電源回路安裝電源濾波器,浪涌抑制器等裝置,以防止損壞產品。
