調節閥的流量系數Kv，是調節閥的重要參數，它反映調節閥通過流體的能力，也就是調節閥的容量。根據調節閥流量系數Kv的計算，就可以確定選擇調節閥的口徑。為了正確選擇調節閥的口徑，必須正確計算出調節閥的額定流量系數Kv值。
調節閥額定流量系數Kv的定義是：在規定條件下，即閥的兩端壓差為10  Pa，流體的密度為lg/cm  ，額定行程時流經調節閥以m  /h或t/h的流量數。
1．一般液體的Kv值計算
a． 非阻塞流
判別式：△P＜FL  （P1 －FF PV ）
計算公式：Kv＝10QL  式中： FL－壓力恢復系數，見附表
FF－流體臨界壓力比系數，F(xiàn)F＝0.96－0.28  PV－閥入口溫度下，介質的飽和蒸汽壓（絕對壓力），kPa
PC－流體熱力學臨界壓力（絕對壓力），kPa
QL－液體流量m  /h ρ－液體密度g/cm  P1－閥前壓力（絕對壓力）kPa
P2－閥后壓力（絕對壓力）kPa
b． 阻塞流
判別式：△P≥FL  （P1 －FF PV ）
計算公式：Kv＝10QL  式中：各字符含義及單位同前
調節閥的壓力恢復系數FL表
|
調節閥
的類型
|
單座閥
|
雙座閥
|
套筒閥
|
角型閥
|
V型球閥
|
蝶閥
|
|
VP
|
JP
|
VN
|
VM
|
JM
|
VS
|
VV
|
VW
|
|
流開
|
流關
|
流開
|
流關
|
任意
|
任意
|
任意
|
流開
|
流關
|
任意
|
任意90
|
任意70
|
|
FL
|
0.93
|
0.75
|
0.92
|
0.85
|
0.84
|
0.91
|
0.84
|
0.93
|
0.80
|
0.62
|
0.61
|
0.72 |
2．氣體的Kv值計算
a． 一般氣體
當P2＞0.5P1時
當P2≤0.5P1時
式中： Qg－標準狀態下氣體流量Nm  /h Pm-(P1+P2)/2(P1、P2為絕對壓力)kPa
△P＝P1－P2
G －氣體比重（空氣G＝1）
t －氣體溫度℃
b．高壓氣體（PN＞10MPa）
當P2＞0.5P1時
當P2≤0.5P1時
式中：Z-氣體壓縮系數，可查GB/T 2624-81《流量測量節流裝置的設計安裝和使用》
3． 低雷諾數修正（高粘度液體KV值的計算）
液體粘度過高或流速過低時，由于雷諾數下降，改變了流經調節閥流體的流動狀態，在Rev<2300時流體處于低速層流，這樣按原來公式計算出的KV值，誤差較大，必須進行修正。此時計算公式應為：
式中：Φ―粘度修正系數，由Rev查FR－Rev曲線求得；QL－液體流量 m  /h 對于單座閥、套筒閥、角閥等只有一個流路的閥
對于雙座閥、蝶閥等具有二個平行流路的閥
式中：Kv′―不考慮粘度修正時計算的流量系

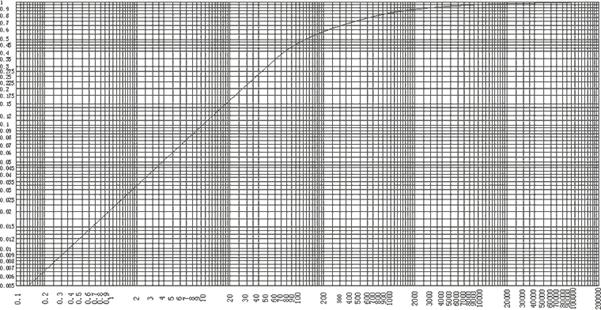

ν ―流體運動粘度mm  /s FR －Rev關系曲線
FR-Rev關系圖
4．水蒸氣的Kv值的計算
a． 飽和蒸汽
當P2＞0.5P1時
當P2≤0.5P1時
式中：G―蒸汽流量kg/h，P1、P2含義及單位同前，K－蒸汽修正系數，部分蒸汽的K值如下：水蒸汽：K＝19.4；氨蒸汽：K＝25；氟里昂11：K＝68.5；甲烷、乙烯蒸汽：K＝37；丙烷、丙烯蒸汽：K＝41.5；丁烷、異丁烷蒸汽：K＝43.5。
b． 過熱水蒸汽
當P2＞0.5P1時
當P2≤0.5P1時
式中：△t―水蒸汽過熱度℃，Gs、P1、P2含義及單位同前。
|
