雙作用式

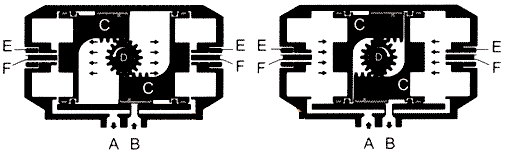

壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度。可以從兩端調整微量角度，松動螺母(E)用內六角扳手擰動調節螺栓(F)調整所需角度,鎖緊螺母(E)。反之壓縮空氣則從氣口(A)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度。
單作用式（彈簧復位）

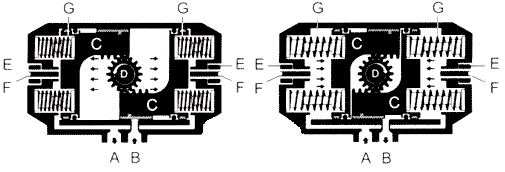

壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度。在壓縮空經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度�？梢詮膬啥苏{(diào)整微量角度，松動螺母(E)用內六角扳手擰動調節螺栓(F)調整所需角度,鎖緊螺母(E)。
