一、引言　

    SCADA(Supervisory Control And Data Acquisition)系統SCADA系統是以計算機為基礎的生產過程控制與調度自動化系統。它可以對現場的運行設備進行監視和控制，以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能。

    城市燃?xì)庾鳛槌鞘兄匾�的公用基礎設施是現代文明城市的重要標志之一，同時，又是國家能源建設的重要組成部分。其利用領域極為廣泛，諸如化學工業原料、工業燃料、商業及民用燃料、汽車燃料、集中供熱與發電等，是主要的一次性消耗能源之一。

    城市燃?xì)馄髽I(yè)的特點是：分布式、集散型、網絡化、全開放。為實現對城市燃?xì)馍�產過程的安全高效調度指揮，迫切需要一套可靠的控制系統。

    大慶雖然是我國最大的石油城，但是對于城市燃?xì)獾拈_發和應用卻剛剛處于起步階段。起點的高低直接影響大慶在城市燃?xì)夥矫鎽?yīng)用的水平，也直接影響其未來的發展。所以，必須采用一種先進的集中式數據模型平臺來管理整個生產操作，并采用通用標準使系統具有企業互聯性，可與相關系統提供一條雙向信息高速通路，使管理者和用戶能夠?qū)崟r(shí)準確的做出商業決策。我公司通過對國內外的調研，決定開發一套具有世界級先進水平的城市燃?xì)馍�產調度指揮系統。SCADA(Supervisory Control And Data Acquisition)系統，即數據采集與監視控制系統，是以計算機為基礎的生產過程控制與遠程調度相結合的自動化系統，已廣泛應用于電力系統、天然氣集輸、石油化工等諸多領域。SCADA系統可實現實時采集現場數據，對工業現場進行本地或遠程的自動控制，對工藝流程進行全面、實時的監視，并為生產、調度和管理提供必要的數據等多方面功能。

二、SCADA系統流程設計

      大慶天然氣SCADA系統數據采集包括5個CNG子站和一個調壓站。

    調壓站以RTU為核心組成的現場數據采集監控系統，通過GPRS的方式上傳給生產調度指揮中心。CNG子站通過ADSL和監控中心相連。調度中心通過人機界面系統完成對分布在全市范圍內的CNG加氣站和調壓箱實現數據通訊、全部生產數據監控采集。每天24小時不間斷地對各監控站的監測參數進行顯示并實現報警記錄、事件記錄以及主要的生產數據進行存儲與歸檔處理、報表輸出等管理功能。

三、CNG子站的數據采集與監控中心的通信

    每個CNG子站都包括數據采集機，該機器采用opto采集儀表數據�？梢酝ㄟ^該軟件提供的OPC SERVER采集所需數據項。具體方法如下：

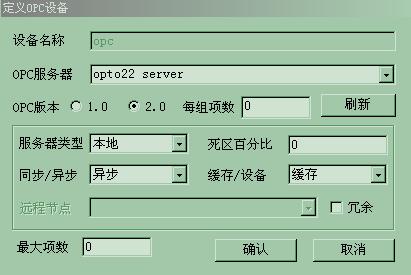

    首先進入紫金橋組態軟件的組態，新建一個OPC設備并在“定義OPC設備”對話框中的“OPC服務器”選擇“opto”的OPC Server。

    選擇“確認”，一個OPC設備即建立完成。

    然后，在“點組態”窗口里建立與該設備連接的點。雙擊表格內的空白項，會彈出“新建數據庫點對話框”，在該對話框的數據連接項中的下拉框內選擇先前建立的OPC設備。

最后，通過遠程數據源實現CNG站與監控中心的數據通信。在服務器端的紫金橋組態軟件的“公共”導航頁里雙擊“數據源”項，在彈出的對話框里填入遠程數據源名稱；在其后的對話框里填入遠程數據源的IP地址。在“點組態”中定義點時選擇遠程設備，并在下拉框內選擇已經定義的數據源。

四、調壓站的數據采集與監控中心的通信

    調壓站的數據采集設備包括流量計、壓力變送器和模擬輸入模塊；通過流量計可以采集天然氣的壓力、流量、溫度；通過壓力計可以采集調壓前和調壓后的壓力；通過模擬輸入模塊可以將電流值轉化成數字信號。

    流量計的數據采集可以通過定義“設備驅動”下的相應的設備實現設備與計算機間的數據傳送。

壓變的數據采集可以通過將其輸出電流值輸出到模擬輸入模塊，再將輸出的數字信號傳給計算機，通過紫金橋軟件的設備驅動將該信號轉換成數字值。

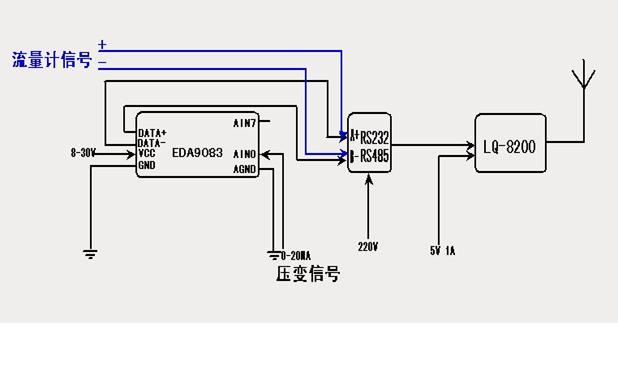

    由于調壓站的位置偏僻，架設專用線路的費用較高，這里可以使用無線通訊的方式，通過無線模塊將數字信號通過GPRS網絡傳送到遠程的計算機。需要注意的是流量計和模擬輸入模塊的波特率應設置一致。下圖為簡易接線圖。

五、組態畫面的繪制

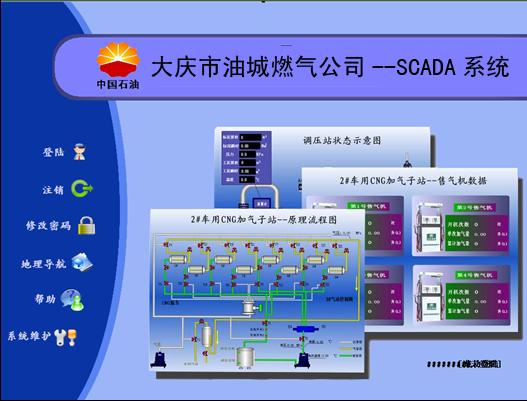

所有數據實現上傳后即可繪制組態畫面，在實用、美觀的前提下實現數據的顯示和報表功能的應用。

1 登陸界面

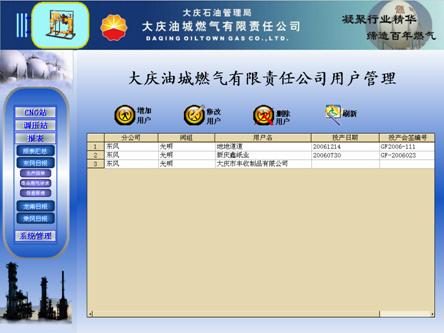

該界面提供登陸、密碼和維護功能，并可以顯示用戶的登陸狀態。

2 地理導航

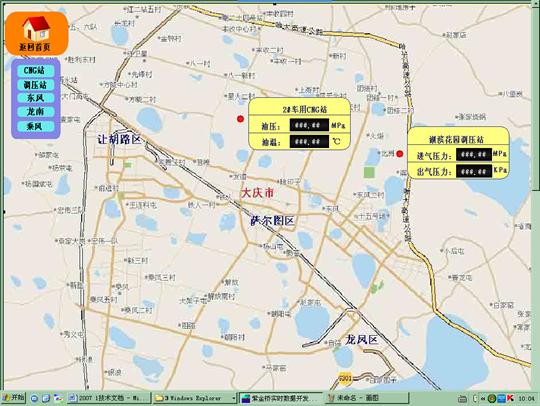

通過選擇左上角的按鈕選擇相應的站點。也可以選擇地圖上的黃色區域進入各站。

3 數據顯示

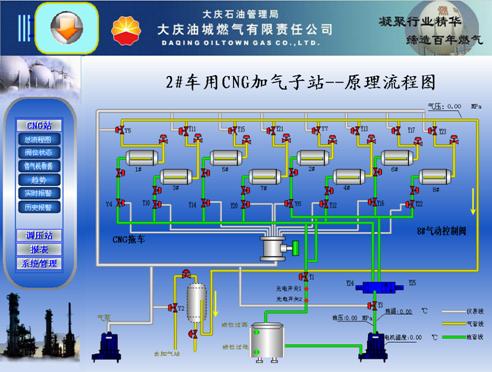

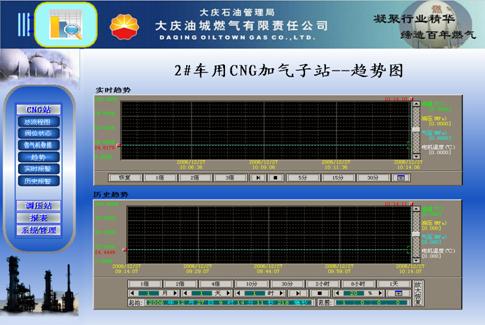

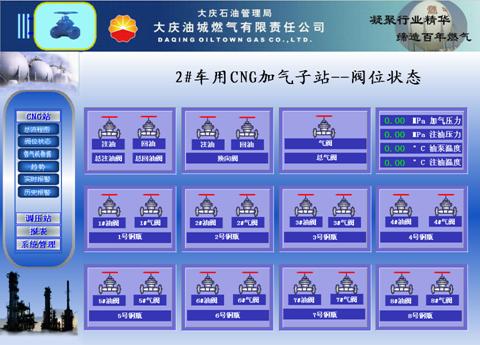

 通過各圖的數據顯示和閥的顏色，顯示遠程數據的狀態。并可以查詢一段時間的趨勢。

 4 報表

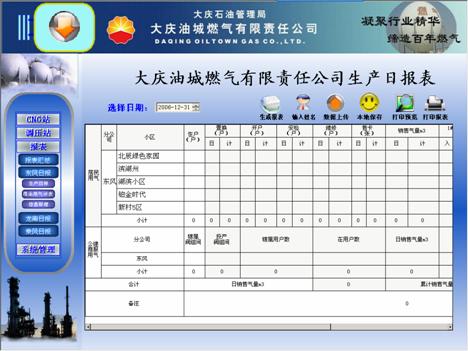

 紫金橋組態軟件提供了強大的報表功能，利用這些功能可以對接受的數據進行顯示、匯總、打印和存儲。

可以通過報表生成日?qǐng)?bào)、上傳數據、修改用戶和打印等功能。

六、網絡發布

    對于已經完成的工程可以通過WEB發布，將所做的畫面發布在互連網上。具體方法如下：

在“公共”-》“本機配置”將“WEB服務器”選擇上；在“WEB配置”內填寫WEB服務器的IP地址；選擇“文件”-》“全部發布到WEB”完成發布。至此，可在WEB發布所屬網段，在IE瀏覽器中輸入IP地址即可實現對發布畫面的訪問。
