常常有人會問，怎樣才能把示波器和信號源兩者連接起來，實現數據共享呢？其實，鼎陽SDS1000系列示波器是可以將采集到的波形信息以CSV文件的格式發送給鼎陽SDG1000信號源；而SDG1000信號源也可以將CSV文件數據轉化為波形信息并發送給信號源，實現示波器和信號源的無縫互連、數據共享。那如何實現呢？鼎陽科技提供了兩種方式來傳輸數據，實現無縫互連。
通過PC電腦傳輸數據

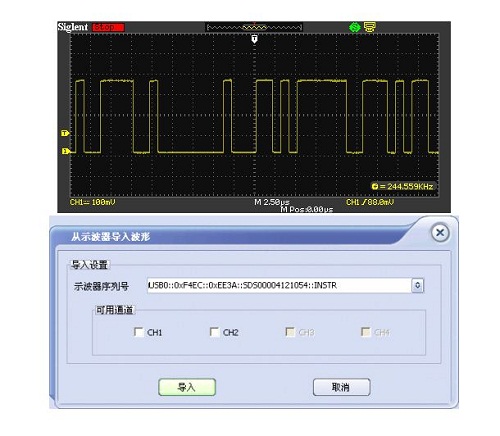

SDG1000信號源配套有功能強大的任意波形編輯軟件EasyWave，可以直接將SDS1000示波器采集的波形信息導入其中：

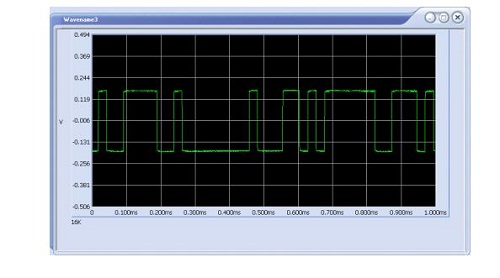

生成CSV文件格式的波形文件：

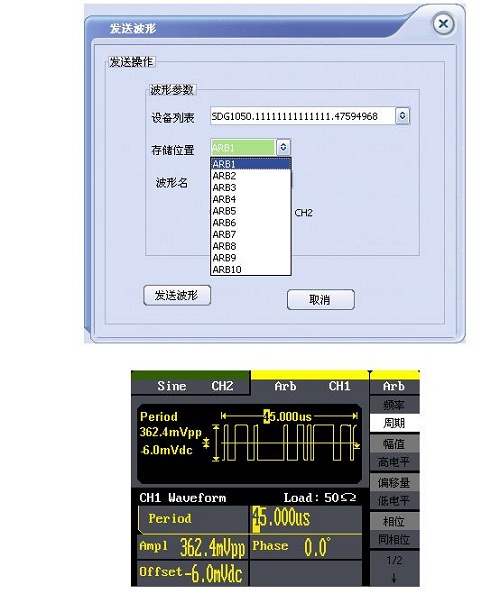

將波形文件直接發送到SDG1000信號源任意波形存儲空間：
這樣我們就可以在SDG1000信號源上調出波形并發送給SDS1000示波器分析。
通過U盤傳輸數據

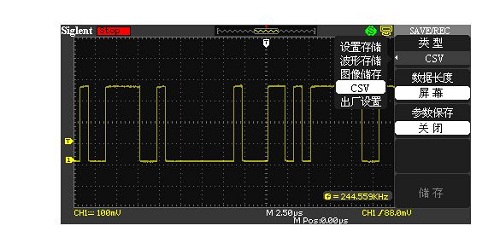

將SDS1000示波器采集的波形信息以CSV文件格式存儲到U盤中：

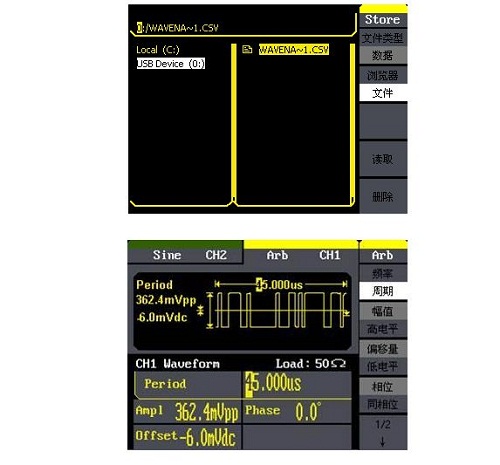

將U盤插入SDG1000信號源前面板的USB Host口，并將CSV文件存儲到信號源中：
最后在SDG1000信號源上調出波形并發送給SDS1000示波器分析。
這樣就實現了示波器和信號源之間的無縫互聯。
|
