示波器最主要參數：帶寬(Bandwidth)，決定了示波器的測量頻率范圍。當我們拿到一臺數字示波器時，如何自己檢測帶寬是否滿足廠家標稱指標呢?下面我們就以鼎陽SDS1072CML為例檢測其帶寬，其標稱的帶寬70MHz。

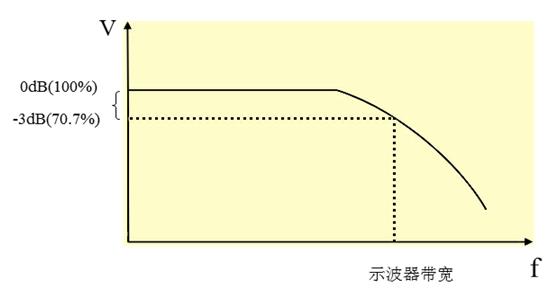

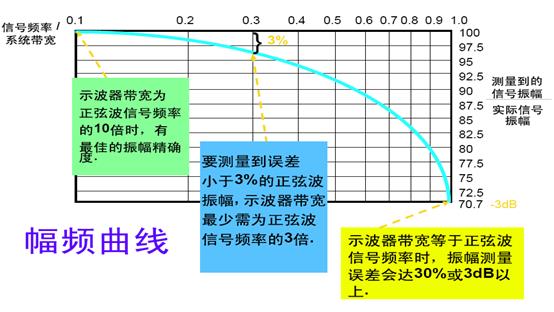

數字示波器帶寬也稱為模擬帶寬，指示波器前端輸入放大器的帶寬，相當于一個低通濾波。定義為在幅頻特性曲線中，隨正弦波頻率的增加，信號的幅度下降到3dB(70.7%)，此時的頻率點稱為示波器的帶寬。
根據示波器帶寬的定義，我們可以通過輸入頻帶范圍超過示波器帶寬的線性慢速掃描信號來檢測。為了保證帶寬檢測的精確性，檢測時要注意阻抗匹配問題。信號發生器選擇50ohm輸出阻抗，選用50ohm的BNC同軸電纜線，在示波器輸入端添加50ohm阻抗匹配器。

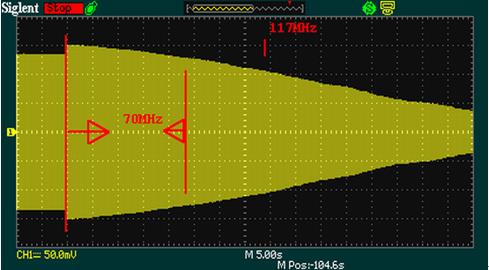

如圖所示，頻帶范圍：1MHz—240MHz，掃描時間80s，可得每格時基15MHz頻率差，屏幕中央頻率105MHz。示波器時基檔位調節到5s/div(此時進入掃描狀態，沒有死區時間，所以數據點都顯示在屏幕上)。
信號的幅度下降到3dB(70.7%)時，此時頻率大約為117MHz，即BW≈117MHz，遠高于示波器標稱的70MHz的帶寬。
上面我們用觀察線性掃頻信號的方法定量分析了示波器的帶寬，下面我們用示波器的另一個參數(上升時間)來分析示波器帶寬。用信號發生器向示波器輸入快速上升沿信號，通過用示波器測量其上升時間，最后算得帶寬。
公式1：
為方便計算，簡化為 �。�
公式2：

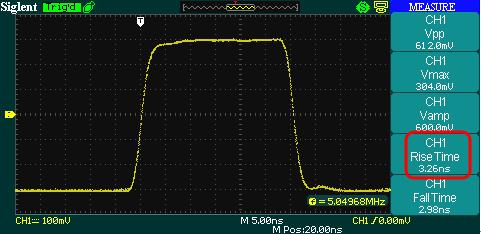

信號實際上升時間 ，將示波器調節到等效采樣，此時采樣率達到了50GSa/s，測量更精確。
如圖所示， ，由公式2可得 。
再由公式1計算可得： 。
兩種方法的計算結果十分接近，說明兩種方法都是正確可行的�？梢源_定這臺SDS1072CML的帶寬在110MHz—120MHz之間。
|
