本文將以一個實際應用為例子，介紹紫金橋軟件的報警功能。
一、 應用例子
一個溫度值，在某些工藝條件下，這個溫度值需要報警，正常狀態值為0~40攝氏度；在其他工藝條件下，這個溫度值不需要報警。
二、 紫金橋軟件實現方式

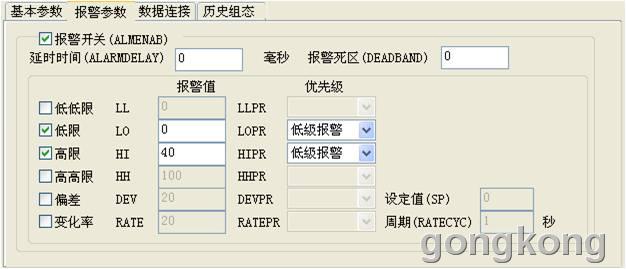

首先在紫金橋軟件中定義一個模擬IO點，點名為Temp1，按照需要設置點的外部鏈接。然后在報警參數中選中報警開關，將低限設置為0，高限設置為40。保存這個點的設置并退出點定義畫面。報警設置如下圖所示：
在全局腳本的“周期執行”頁中，輸入如下腳本：
if 工藝條件成立 then
Temp1.ALMENAB = 1;
else
Temp1.ALMENAB = 0;
endif
其中工藝條件按照實際需求設置。保存后運行紫金橋軟件，就可以發現，當工藝條件出現時，報警功能工作，Temp1點的PV值出現異常時，系統開始報警；當工藝條件不出現時，報警功能關閉，即使Temp1點的PV值異常，系統也不會有報警出現。
三、 總結：
紫金橋軟件的報警功能可以通過設置參數的方式來改變，除了是否報警外，報警限制、報警級別等其他功能，同樣可以通過設置參數來動態改變。常用的報警參數如下所示：
|
是否允許報警ALMENAB |
|
報警死區DEADBAND |
|
低低限LL |
|
低限LO |
|
高限HI |
|
高高限HH |
|
變化率報警RATE |
|
偏差報警DEV |
|
低低限優先級LLPR |
|
低限優先級LOPR |
|
高限優先級HIPR |
|
高高限優先級HHPR |
|
變化率優先級RATEPR |
|
偏差優先級DEVPR |
|
變化率周期RATECYC |
|
報警延時ALARMDELAY |
詳細的報警設置可以參考紫金橋軟件的幫助文檔。
|
