本文將以一個實際應用為例子,介紹紫金橋軟件的報警功能。
一、 應用例子
一個溫度值,在某些工藝條件下,這個溫度值需要報警,正常狀態值為0~40攝氏度;在其他工藝條件下,這個溫度值不需要報警。
二、 紫金橋軟件實現方式

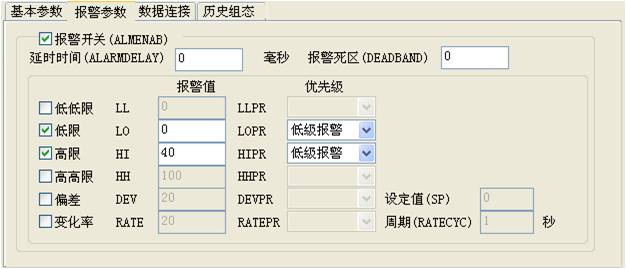

首先在紫金橋軟件中定義一個模擬IO點,點名為Temp1,按照需要設置點的外部鏈接。然后在報警參數中選中報警開關,將低限設置為0,高限設置為40。保存這個點的設置并退出點定義畫面。報警設置如下圖所示:
在全局腳本的“周期執行”頁中,輸入如下腳本:
if 工藝條件成立 then
Temp1.ALMENAB = 1;
else
Temp1.ALMENAB = 0;
endif
其中工藝條件按照實際需求設置。保存后運行紫金橋軟件,就可以發現,當工藝條件出現時,報警功能工作,Temp1點的PV值出現異常時,系統開始報警;當工藝條件不出現時,報警功能關閉,即使Temp1點的PV值異常,系統也不會有報警出現。
三、 總結:
紫金橋軟件的報警功能可以通過設置參數的方式來改變,除了是否報警外,報警限制、報警級別等其他功能,同樣可以通過設置參數來動態改變。常用的報警參數如下所示:
詳細的報警設置可以參考紫金橋軟件的幫助文檔。
|
