Web Datalogger Unit (DLU)是松下Panasonic推出的一種節能控制器，它支持存儲卡的數據采集，以及支持數據轉發功能。可簡單地進行設定、啟動。具有豐富的用于數據收集、警報輸出的輸入/輸出設備。

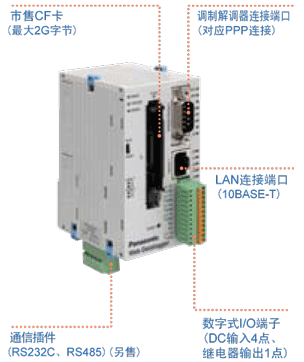

DLU設備結構如下圖：
主要用途有下面幾方面：
1、樓宇的節能：
只需連接到被測機器上，即可收集并保存數據，可以測量樓宇的能源使用量；
2、食品相關的溫度管理：
在食品相關的設備和設施中可遠程實施HACCP對應的溫度管理；
3、設備、生產的高效率化：
能夠以工廠生產線為單位或者以樓層為單位對運行管理數據（生產數量、發生錯誤等的記錄為數據）進行遠程監控和收集。
DLU的工作模式如下圖：
設備驅動組態：

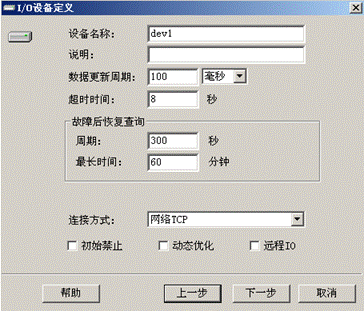

首先，在紫金橋開發系統的“數據庫”選項卡中，展開節點“設備驅動－〉PLC－〉Panasonic(松下)”，然后雙擊“DLU-MEWTOCOL/TCP(FP系列..)”，在彈出的“I/O設備定義”對話框中填寫基本的設備通訊參數，如下圖：

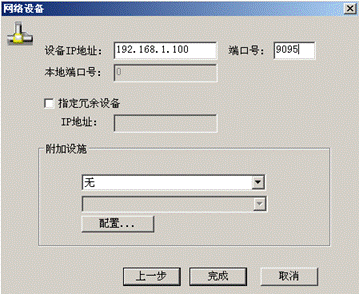

然后，點擊“下一步”，在彈出的對話框中填寫設備的IP地址和端口。
最后，完成設備組態，在設備驅動的列表下面成生所建立的設備節點：
數據庫點組態：
首先，打開開發系統的數據庫選項卡，雙擊“點組態”項進入數據庫配置界面。
然后，通過在左側的導航欄目的數據庫節點上面右鍵，或者在右側的數據庫列表中雙擊打，建立一個模擬I/O點。

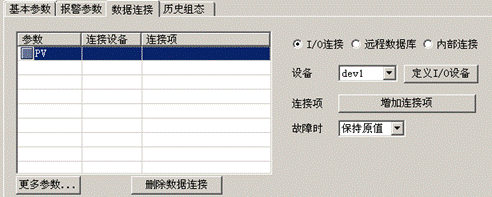

接著，在改點的“數據連接”參數頁中選擇I/O連接，并選擇相應的設備。
之后，選擇點的PV參數，點擊“增加連接項”按鈕：

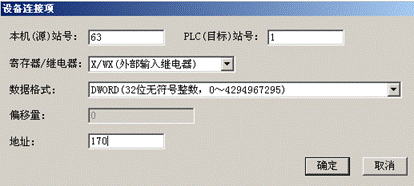

在彈出的“設備連接項”對話框中進行具體采集點的屬性配置，如下圖：
這樣，就完成了數據庫點與設備數據的參數關聯。接下來，在配置完界面和數據處理功能之后，就可以連接設備進行數據的采集等工作了。
|
