海為PLC通訊控制臺達變頻器
用海為PLC的通訊(MOBDUS RTU協議),控制臺達VFD-M變頻器的正反轉,和頻率設定。
一、臺達VFD-M變頻器的通信協議:
根據臺達變頻器的說明書得知臺達變頻器支持 MOBDUS RTU通訊協議,此例選用MOBDUS RTU通訊協議與海為PLC通訊,下面是臺達變頻器的參數設定。

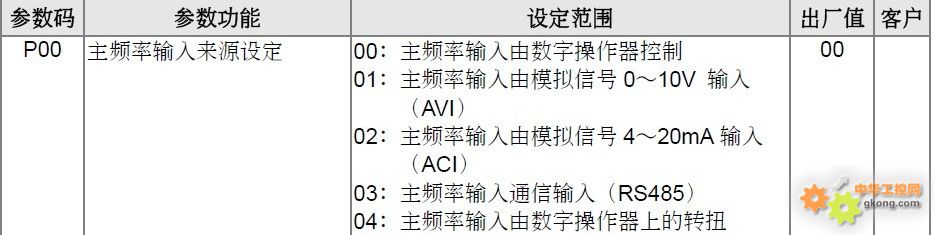

P00 出廠值00設定為03

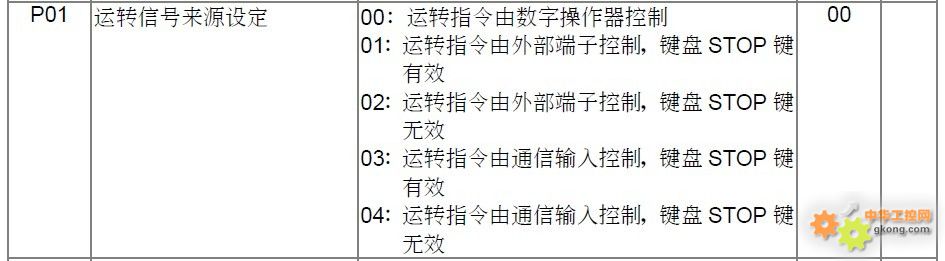

P01 出廠值 00設定為03

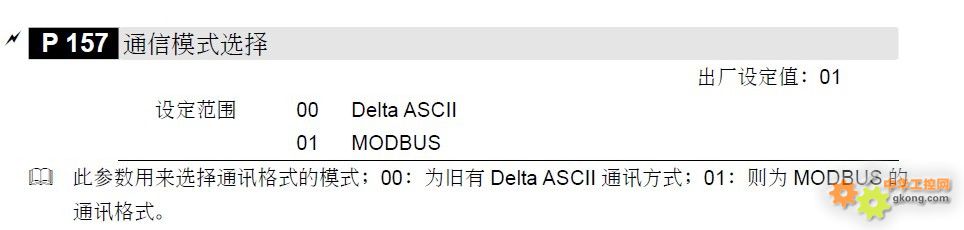

P157 出廠值01

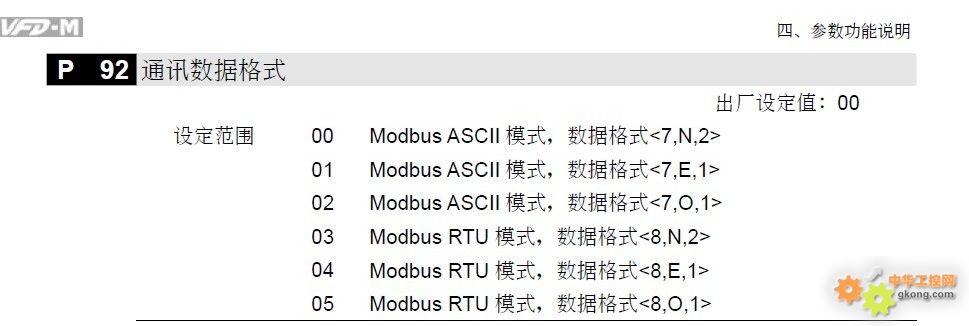

P92 出廠值00 設定為03

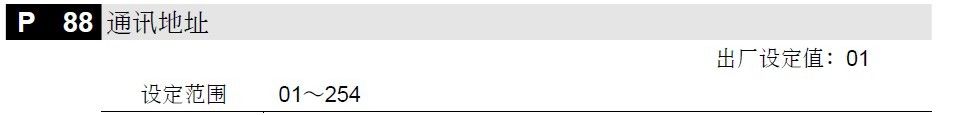

P88 出廠值01

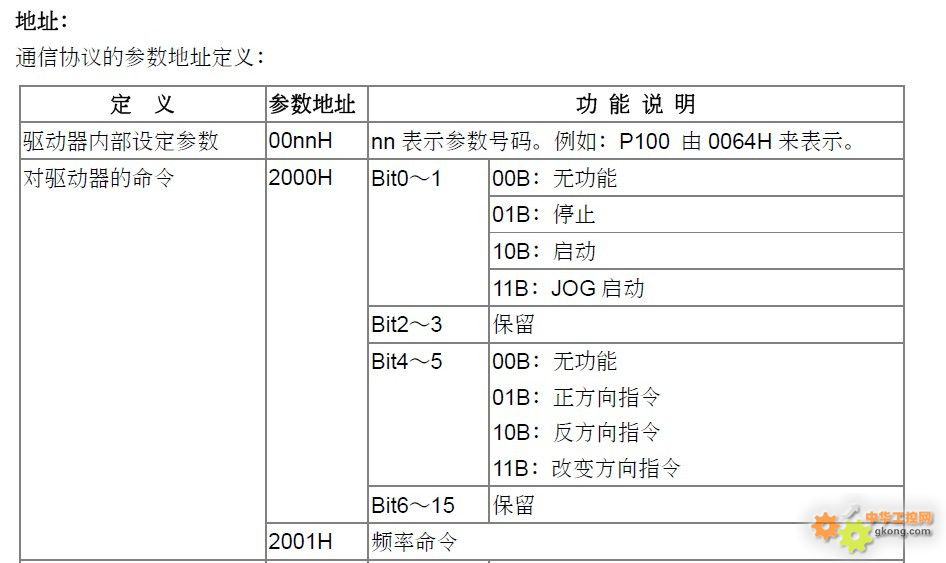

例如,2000H=0000000000000001(十進制是 1)控制停止, 2000H=0000000000010010(十進制是18)控制正轉啟動,2000H=0000000000100010(十進制是34)控制反轉啟動,2001H=100當前變頻器的頻率為 100。
二、海為PLC的程序的編寫:

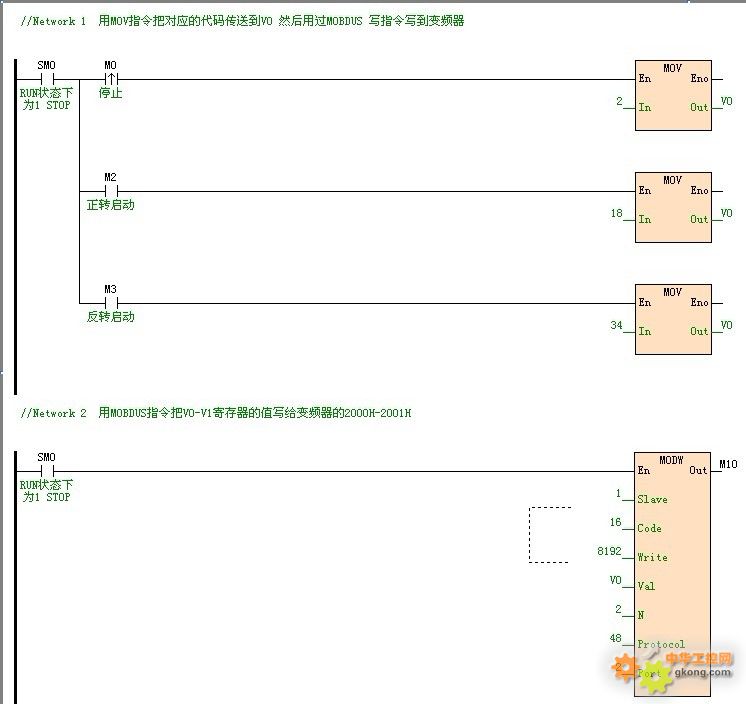

用海為PLC的MOV指令把1停止功能代碼,18正傳功能代碼,34反轉功能代碼,分別寫給V0,還有頻率V1的值,通過MOBDUS 寫給變頻器2000H、200H,如下圖:
海為MOBDUS寫指令的參數設定,如下:
Slave : 從機設備地址 (也就是變頻器地址,此例設定成1)
Code : 功能碼 ( 此例用到200H和2001H兩個連續的寄存器所以選擇寫多個寄存器16)
Write : 寫入目標起始地址(寫到變頻器里面的起始地址 此例是2000H,十進制是8192)
Val : 欲寫數據起始地址(PLC準備要寫給變頻器的起始地址,此例是V0)
N : 數據長度(海為PLC MOBDUS 寫指令,是以字為單位,此例2000H~2001H兩個)
Procotol : 通訊協議( 此例選擇19200,N,8,2,RTU)
Port : 通訊口選擇 (海為PLC的通訊口1是232 2是485 此例用485通訊,選擇2 )
OUT : 輸出指示(通訊成功OUT就會輸出 此例為M10)

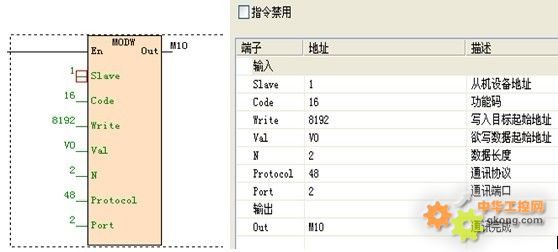

設定完成后,如下圖:

十進制顯示

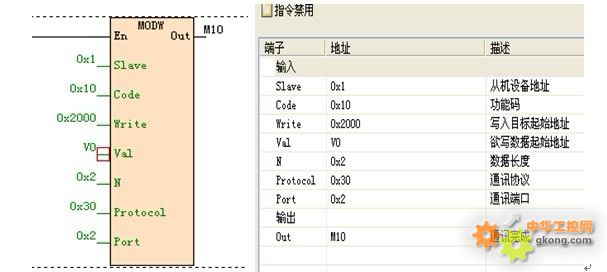

十六進制顯示
三、海為文本PT300的畫面制作:
新建一個工程:

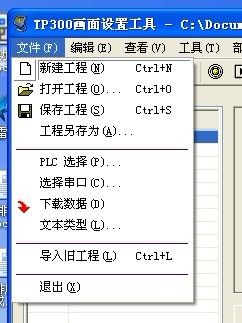

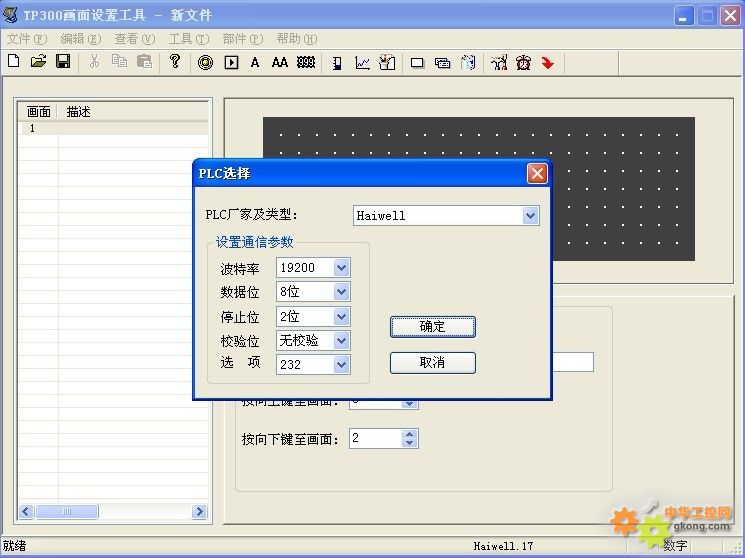

在工具欄點擊文件,新建工程 如下圖:

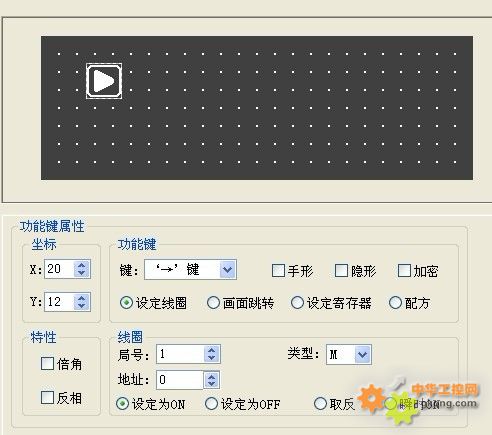

選擇功能開關,局號是PLC地址,類型選擇M 中間繼電器 地址寫0 就是M0啟動,如下圖:

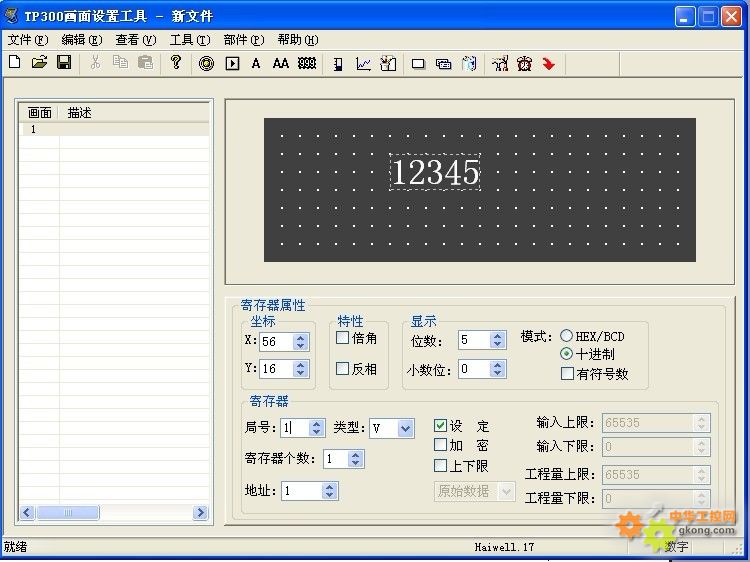

添加寄存器,V用來設定頻率,選擇寄存器 局號選擇1 類型選擇V 地址寫1 設定要打勾這樣才按文本的SET才可以對寄存器進行設定, 如下圖:

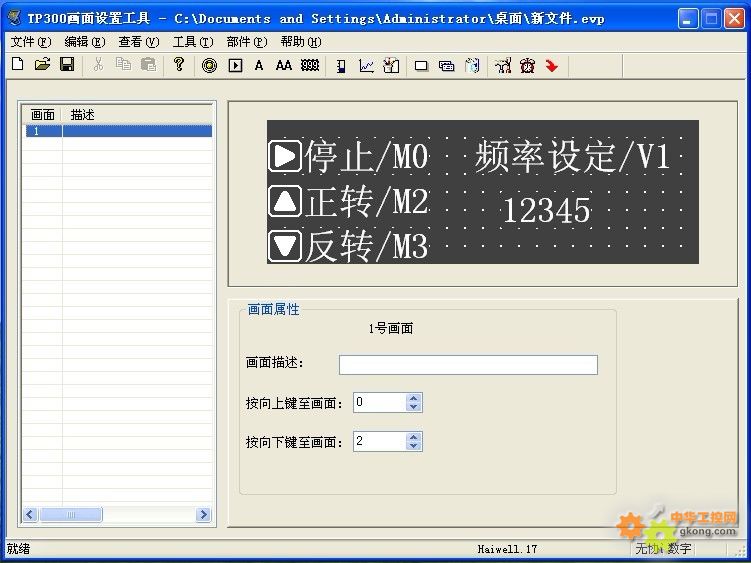

下面是整個制作完成的畫面:

|
