信捷XC系列PLC驅動使用說明
紫金橋軟件技術有限公司
收藏本文     查看收藏

信捷XC系列
  XC系列可編程控制器支持 Modbus 協議。它支持RS485串口,使用設備地址方式,一臺計算機可以連接多個設備,下面是連接示意圖:


邏輯設備定義

運行紫金橋開發系統,選擇“數據庫”—>“設備驅動”—>“PLC”,如下圖所示:

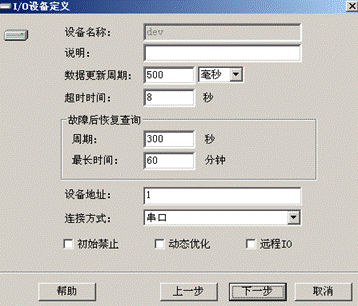

打開設備驅動下的“信捷XC系列PLC”->“XC系列”,彈出下圖所示的I/O設備定義對放框:



設備名稱:該I/O設備的名稱,通過它,可以組態數據連接等。
數據更新周期:數據多長時間更新一次。實際的更新周期取決于設備和計算機通訊的速度,有可能大于該周期,但是最小不會小于該周期。
超時時間:當與設備進行通訊時,如果超過超時時間沒有應答,則該次數據通訊的數據作廢,又開始下一次數據通訊。如果一個設備連續超時3次,則認為該設備進入到故障狀態。
故障后恢復查詢/周期:當設備發生故障后,為了提供通訊速度,不能按正常的調度時間進行調度,該周期是每隔多長時間查詢一次設備,看其是否從故障狀態中恢復。
故障后恢復查詢/最長時間:當設備發生故障后,如果在最長時間內不能恢復正常,則以后不再查詢其狀態,即使其已經恢復正常。
設備地址:PLC設備的地址。

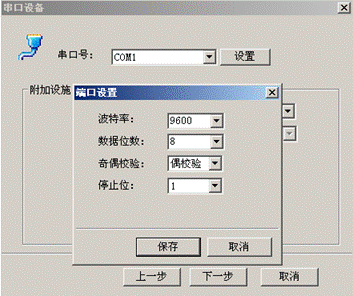

接下來定義串口的波特率等參數:

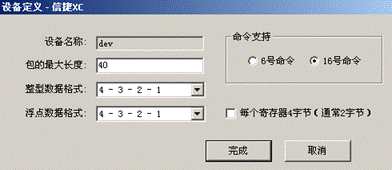

最后一步彈出如下圖所示對話框:



包的最大長度:在分包時,決定一次最多讀取的數據量。
數據存儲格式:有4種格式,即:“低-次低 - 高-次高”、“次低-低 - 次高-高”、“高-次高 - 低-次低”、“次高-高 - 次低-低”,16位與32默認都是第一種。
命令支持:當選中6號命令與16號命令,則采用前者。.
非標準協議支持:支持每個寄存器4個字節數據長度的設備。

組點連接

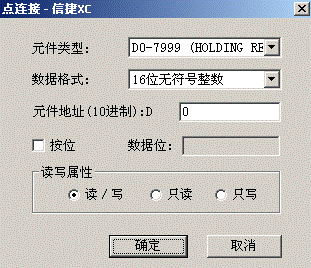

在紫金橋組點連接時,彈出如下圖所示的對話框:

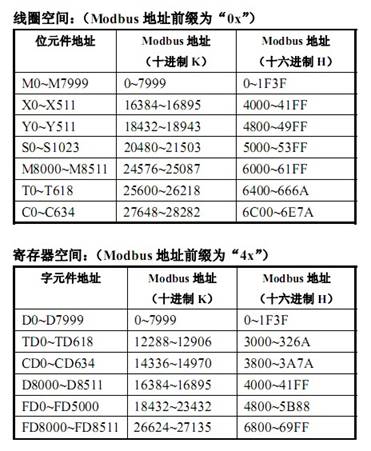

元件類型:支持的物理設備元件;可編程控制器內部軟元件編號與對應的 Modbus地址編號入下表示:


數據類型:從元件中讀取的數據的類型,包括:16位無符號整數、16位有符號整數、32位有符號整數、32位有符號整、32位浮點數、字符型、8位無符號整數、8位有符號整數。
元件地址:物理設備元件的地址,地址的范圍不能超過該元件的地址范圍。
讀寫屬性:設置該點的讀寫的屬性,有3種:讀寫、只讀、只寫。


注意:

  適用范圍為XC3 系列、XC5 系列可編程控制器;具體參數請查看對應型號PLC的操作手冊。
