原理
DDE是一種動態數據交換機制（DynamicDataExchange，DDE。動態數據交換是微軟公司提出的一種數據通訊形式，它使用共享的內存在應用程序之間進行數據交換。DDE不同于剪切板方法，它能夠及時更新數據，在兩個應用程序之間自動更新信息，無須用戶參與。
使用DDE通訊需要連個Windows應用程序，其中一個作為服務器處理信息，另外一個作為客戶機從服務器獲得信息�？蛻魴C應用程序向當前所激活的服務器應用程序發送一條消息請求信息，服務器應用程序根據該信息作出應答，從而實現兩個程序之間的數據交換。
通信要素
兩個程序間建立DDE通訊稱作DDE會話，一個會話由服務名與話題來標識。DDE會話中包括很多數據項，每個數據項對應一個DDE項目名。如果通過網絡與遠程機器的DDE通信，還要提供遠程節點的名稱。機器名、服務名、話題和項目名構成DDE通信的四要素。
機器名：遠程機器名稱，若為本機可以忽略。
應用名：DDE服務器的名字，軟件程序通常使用自己的名字作為應用名。紫金橋?支持的應用名為DB。
話題名：DDE服務器上數據組的名字�？赡苁菙�(shù)據的文件名或工作表名。紫金橋?支持的話題名也為DB。
項目名：單個數據項。紫金橋?數據庫中的點名加參數名為數據項名稱。如：TI101.PV。
您可以通過一個形象的比喻來理解這四要素：把機器名想成某個人居住的“國家”，把應用程序想成“城市”，話題名當作“街道”，項目名當作“門牌號”。假如您要訪問一個朋友，當您知道了他住在哪個國家后，哪個城市、街道和門牌號就能找到這個朋友了。
紫金橋?監控組態軟件提供了DDE客戶和DDE服務器支持。DDE服務器可以使紫金橋?軟件的過程信息傳送到其它應用程序進行分析，例如微軟的Excel軟件。DDE客戶支持可以使來自其它應用程序的信息傳送到紫金橋?的數據庫中。
NetDDE配置
要想使DDE客戶端程序通過網絡訪問遠程DDE服務器，客戶端計算機及服務器端計算機必須支持NetDDE（WindowsNT/2000/XP/2003缺省支持，Windows95/98不支持）。下面介紹一下NetDDE的服務器和客戶端的相關配置操作。
服務器端配置
DDE服務器端需要以下四部分設置：
1.建立用戶以供客戶端使用。
2.啟用NetworkDDE和NetworkDDEDSDM
3.配置DDE共享
4.端口設置
下面詳細介紹一下各步驟的具體設置。
1.建立用戶
客戶端通過NetworkDDE訪問服務器時，需要以當前用戶的身份登陸到服務器（系統自動完成登陸過程），所以在服務器端需要提供客戶登陸訪問時使用的用戶。
打開“控制面板”，選擇“管理工具”中的“計算機管理”，在導航樹中選擇“系統工具”下的“本地用戶和組”，展開后在其中的“用戶”上點擊鼠標右鍵選擇“新建用戶”，如下圖：
建立新的用戶，注意口令不能為空。
2.啟用NetworkDDE和NetworkDDEDSDM
利用DDE遠程訪問數據需要用到Windows自帶的NetworkDDE和NetworkDDEDSDM。在服務器中需要將NetworkDDE和NetworkDDEDSDM設置為自動啟動。具體設置如下：

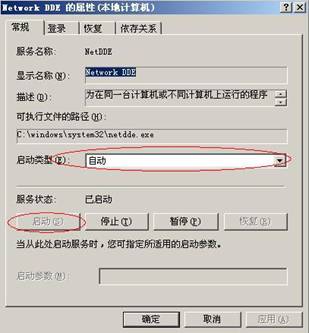

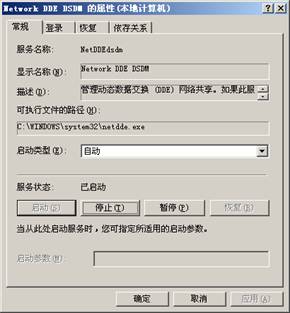

打開“控制面板”—“管理工具”下的“服務”一項，或者直接在運行中輸入“services.msc/s”打開“服務”設置。找到NetworkDDEDSDM，雙擊打開屬性對話框，在“常規”選項中將啟動類型改為“自動”，并啟動該服務，如下圖，NetworkDDE也要進行同樣的修改。
3.配置DDE共享
只有在服務器中需要建立DDE共享，客戶端才能夠通過DDE遠程訪問到服務器中的數據。在運行中輸入“DDEshare”打開“DDE共享”設置對話框。如下圖：
配置DDE共享需要三步：選擇計算機，DDE共享，設置信任共享。
(1)選擇計算機
選擇服務器的名稱，設置共享的計算機。打開“共享”菜單下的“選擇計算機”，彈出“選擇計算機”對話框，如下圖：
服務器端所要選擇的計算機為本機，選擇本機名稱即可。
(2) DDE共享
打開“共享”菜單下的“DDE共享”，彈出“DDE共享”對話框，如下圖：

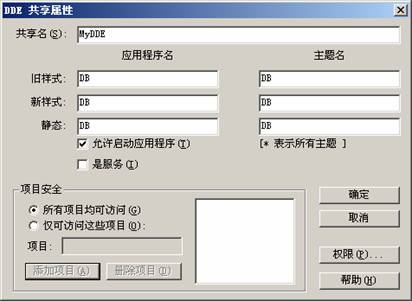

點擊“添加共享”，彈出“DDE共享屬性”對話框。如下圖：
以采集紫金橋監控組態軟件的數據為例，共享名自行設置，應用程序和話題名均為DB。
以上操作完成之后，點擊右下方的“權限”按鈕，打開“DDE共享名的權限”對話框。如下圖：

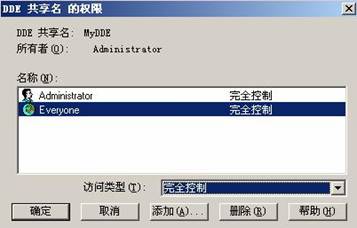

這里有兩種選擇，1.直接選擇everyone，訪問類型為完全控制。2.點擊“添加”，添加新建立的用戶，訪問類型同樣為完全控制，如下圖

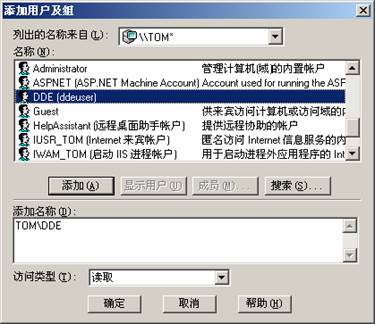

選擇“顯示用戶”，找到新建的ddeuser，點擊添加完成添加過程。如果出現“文件名過長”的錯誤提示，可以在通過以下步驟修改計算機名稱
（1）選擇桌面“我的電腦”圖標，點右鍵，選擇“屬性”，如下圖

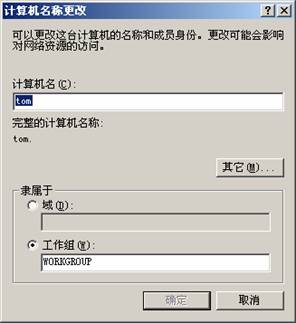

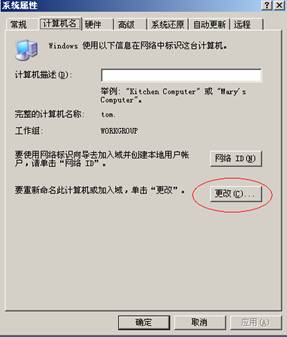

（2）選擇計算機名，點擊“更改”，如下圖
- 重啟系統后再進入DDE共享設置，重新添加用戶即可。
注意：兩種方式的訪問類型可以根據實際情況設置，一般為完全控制。
點擊“確定”完成“DDE共享屬性”設置。
(3) 設置信任共享
在“DDE共享”對話框中選中新添加的DDE共享，點擊“信任共享”按鈕，將其添加到受信任的共享中。如下圖：

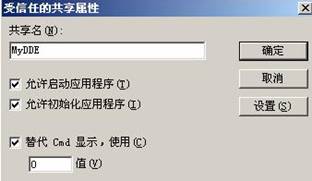

在彈出的“受信任的共享屬性”對話框中，進行如下設置，如圖：
注意：必須選中允許啟動應用程序、允許初始化應用程序和替代Cmd顯示項，并且替代Cmd顯示，使用“0”值。
可以通過“共享”菜單下的“受信任的共享”，看到當前受信任的共享。
4.端口設置
客戶端通過DDE遠程訪問服務器時，服務器中的端口要進行相應的設置。
(1)網卡端口
為了使客戶端能通過DDE遠程訪問到服務器，服務器中的網卡端口需要全部打開。不允許有封閉的端口。

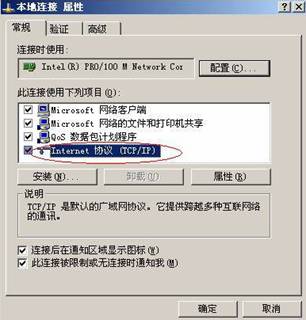

打開本地連接的屬性對話框，如下圖：

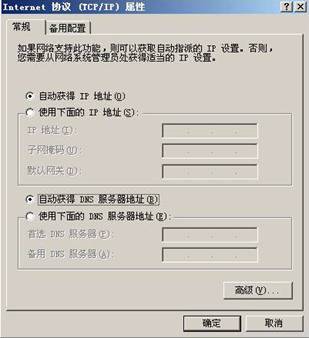

選擇Internet協議(TCP/IP)，點擊屬性，打開“Internet協議(TCP/IP) 屬性”對話框，如下圖：

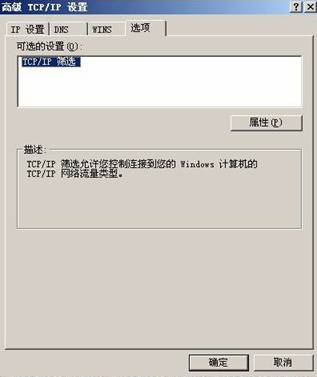

點擊“高級”按鈕，打開“高級TCP/IP設置”對話框，如下圖：

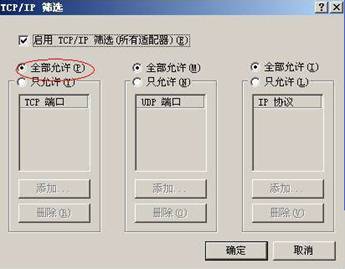

選擇“選項”，點擊“屬性”按鈕，打開“TCP/IP 篩選”對話框，如下圖：
選擇“全部允許”，點擊確定，即可打開所有端口，注意：完成設置要重啟計算機。
(2)防火墻端口
這里僅介紹Windows防火墻端口的設置，其它防火墻請參考使用說明作相應的設置。
在Windows2003SP1/XPSP2系統中自帶一個安全防火墻，如果它處于啟動狀態，要對其做相應配置。
1.打開Windows防火墻配置對話框

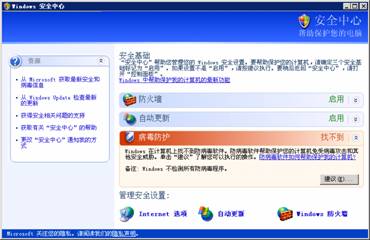

進入“控制面板”，選擇“安全中心”，打開“Windows安全中心”配置窗口。

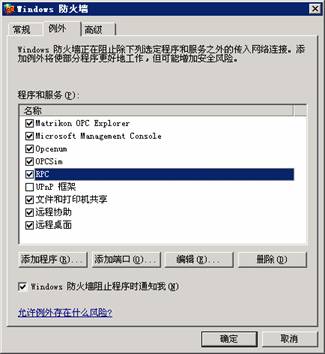

在窗口的右下角選擇“Windows 防火墻”，則可打開Windows防火墻配置對話框。Windows防火墻配置對話框包括“常規”、“例外”和“高級”三個選項卡，在這里只對例外選項卡進行操作。點擊“例外”標簽則可切換到例外屬性，如下圖：
2. 啟用遠程過程調用端口（RPC）
DCOM是基本遠程過程調用（RCP）服務實現的，因此要通過DCOM實現遠程通訊必需啟動RCP服務，并將它使用的端口添加到Windows防火墻的例外中。在例外選項卡中點擊“添加端口”按鈕，打開“添加端口”對話框：
將名稱命名為“RCP”，在端口號中輸入135，協議類型為TCP，單“確定”完成設置。
注意：1.必須保證NetworkDDE和NetworkDDEDSDM設置為自動。
2.防火墻中的135端口必須打開，并且網卡端口不允許封閉。
客戶端配置
客戶端需要以下四部分設置：
1.建立用戶
2.啟用NetworkDDE和NetworkDDEDSDM
3.配置DDE共享
4.端口設置
1.建立用戶
客戶端需要建立和服務器中新建的相同的用戶，包括用戶名和口令，只有這樣才能登陸到服務器中，實現遠程訪問。具體步驟請參考服務器端新建用戶的步驟。
客戶端在利用DDE遠程訪問時，必須要用這個新建的用戶登錄客戶端，然后才能進行相關的操作。
2.啟用NetworkDDE和NetworkDDEDSDM
客戶端需要將NetworkDDE和NetworkDDEDSDM服務設置為手動，這樣在用DDE遠程訪問時系統就能夠自動將其啟動。具體步驟請參考服務器端的具體設置。
3.配置DDE共享
在運行中輸入“DDEshare”打開“DDE共享”設置對話框�？蛻舳酥恍柙谶x擇計算機中選中服務器的名稱即可。即打開“共享”菜單下的“選擇計算機”，在彈出“選擇計算機”對話框中填入服務器的名稱。
4. 端口設置
客戶端同樣需要打開防火墻的端口，具體步驟請參考服務器端的端口設置。
注意：1. 必須要用新建的用戶登陸客戶端才能進行相關的操作。
2. 必須保證Network DDE和Network DDE DSDM設置為自動。
3. 客戶機與服務器的IP地址要處于同一網段。
紫金橋作為DDE 服務器
紫金橋?監控組態軟件可以作為DDE服務器，第三方程序可以通過DDE方式訪問數據庫中的實時數據。
示例：
客戶端使用Excel，保證用新建的用戶登錄，在本地客戶端的Excel中就可以通過公式對其進行訪問了。如
“=\\[ComputerName]\NDDE$|[DDEShareName]![TagID]”
[ComputerName]為實際的機器名,[DDEShareName]為在遠程計算機上建立DDE共享名[TagID]包括數據庫中點名和參數名，如：A1.PV。
紫金橋作為DDE客戶端
紫金橋?數據庫將DDE服務器程序當作一個I/O設備，通過DDE設備驅動程序與DDE服務器通信。例如要與EXCEL通信，需要建一I/O設備，該設備定義時，指定了與EXCEL的哪個文件進行通信，而具體與哪個單元格，則需要通過I/O連接來指明。步驟如下：
[1]添加ExcelI/O設備

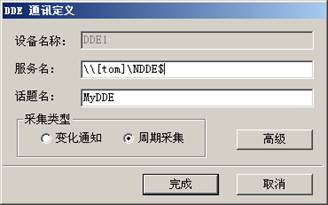

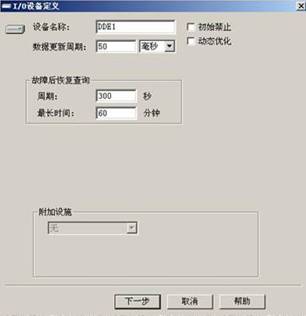

在開發界面的導航器“數據庫”選項卡中的“I/O設備驅動”，然后依次展開目錄“DDE協議”、廠商“Microsoft”，選擇驅動程序“DDE”,雙擊驅動程序名稱“DDE”，或用鼠標右擊后在右鍵菜單中選擇“添加設備驅動”。將出現設備定義框。如下圖：
在設備定義框中填寫設備名如DDE1。
此處的服務名和話題名需要根據DDE服務器來定訪問遠程時，首先需要完成與DDE遠程訪問相關的設置，此時服務器名為：\\[ComputerName]\NDDE$，話題名為設置好的DDE共享名。
此處采集類型中的變化通知項是指驅動并不直接采集數據，只有當數據發生了變化時，才進行采集數據。周期采集是，簡單的周而復始的采集。推薦使用周期采集，只有服務器中的數據變化比較緩慢才建議使用變化通知項。否則由于變化通知選項需要發送變化消息，在數據頻繁變化時，采集速度反而降低。

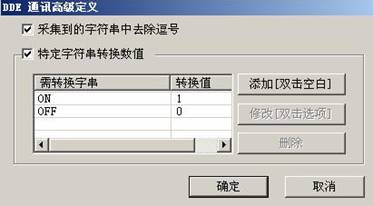

點擊“高級”按鈕會出現如下圖所示的對話框：
其中，采集到的字符串中去除逗號主要是針對有些DDE服務器的某些特性設置的，比如1234某些DDE服務器會傳遞1,234此時應該把逗號去除方能采集到正確的數據。特定字符串轉換數值主要是為了把采集到的特定字符串轉換為特定值時使用。比如，把ON或Open轉換為1，把OFF或Close轉換為0，注意此處的字符串是不區分大小寫的。
可以通過添加、修改、刪除按鈕來編輯字符串轉換的設置。
[2]建立連接項
進入數據庫組態，選擇一位號，建立數據連接，選擇設備DDE1，輸入連接項如A1.pv(所要采集服務器端數據的點名)，依次建立其他連接項。

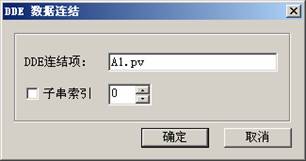

建立聯結的對話框如下圖所示：
其中的子串索引主要是針對某些設備而定的，比如有些設備一個聯結項就可以返回多個數據，中間用Tab分割，比如“OpenClose123”，如果此時組態三個點聯結，它們的子串索引分別是0、1、2那么采集數據之后它們的值分別是Open、Close、123對應的數據。
建好所有連接項后，運行紫金橋?監控組態軟件，可以觀察到數據庫中相應數據與服務器端的相應的數據是一致的。
|
