概述
什么是電力規約？
電力規約一般特指電力系統中的通訊協議，比如dlt645、101規約、103規約等等。
SOE事件簡單闡述 SOE是(Sequence Of Event)，事件順序記錄系統。
SOE事件順序記錄,記錄故障發生的時間和事件的類型,比如某開關XX時XX分XX秒XX毫秒發生什么類型的故障,對于soe來說，為了精確的分辨出各個重要信號的先后，SOE記錄必須達到1ms甚至更小的分辨率。
電力系統中經常使用SOE來記錄某一時刻發生的一連串動作事件。
紫金橋的解決方案
SOE點在紫金橋構架中的位置
紫金橋?qū)崟r(shí)數據庫中，采用開放的模塊化構架來擴充系統功能，在這個框架下面，所有的功能都放在點一級，所有的點無縫的結合在紫金橋?qū)崟r(shí)數據庫中。用戶只要使用不同的點即可獲得各種不同的特定功能。
SOE點就相當于圖中某個功能模塊。
SOE點詳解
點的定義

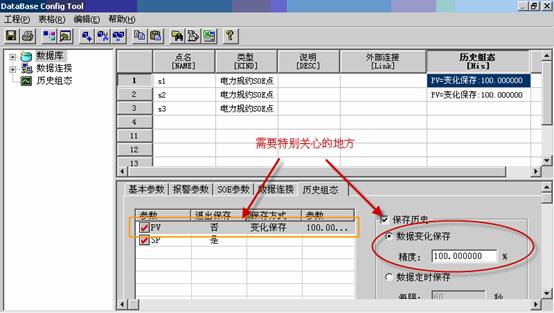

例如：建立3個soe點，s1,s2,s3 ；建立之后要注意一定要進行歷史組態，如下圖
三個點都要對pv進行歷史組態。
關鍵參數設置

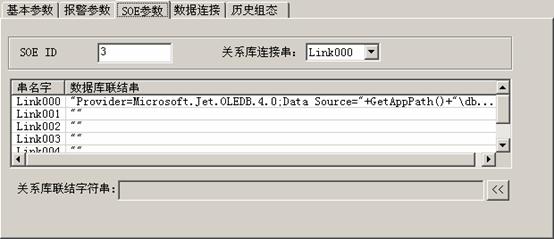

下面點擊SOE參數標簽，填寫SOE特定的參數：
SOE IE:
請查詢?cè)撛O(shè)備手冊，來確定其ID；
關系庫連接串：
在紫金橋SOE點里面預定義了一個關系庫連接串，就是 Link000 ,該串是連接到工程下面的預設的 access 庫中。如果用戶，沒有自己定義關系庫，那么默認就是Link000 連接串。
用戶還可以自己編輯各種不同的連接串（針對不同的數據庫聯結），前面圖中下面的表格就是維護所有的可用的數據庫聯結串的。
驅動組態
實際的SOE往往要組態某個電力規約驅動，下圖以簡化101規約示范，其他的驅動類似；

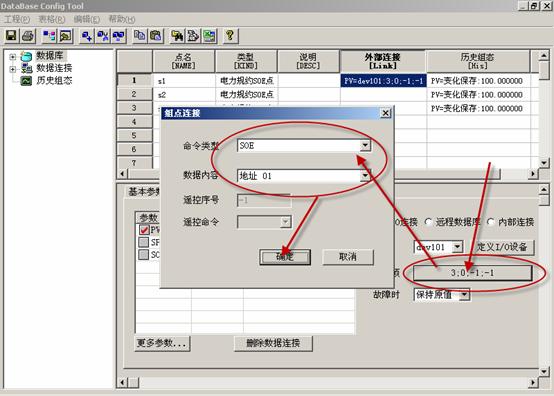

類別選擇SOE，地址為01 和 SOE ID 一致。（此處必須一致）
確定后，IO連接組態完成。
運行效果

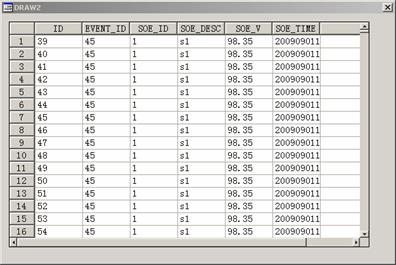

關系庫里面的數據可以通過報表來顯示，如果要看歷史趨勢,直接可以使用紫金橋歷史曲線。更詳細的操作可以看紫金橋《SOE點使用幫助》和《自由報表》相關文檔。
小結
對比國內其他的組態監控軟件，紫金橋?qū)崟r(shí)數據庫提供的SOE點，集中地管理了SOE事件。提供方便的查詢接口，屏蔽了不同的電力規約驅動的實現差異，極大方便了客戶的使用。
紫金橋SOE點目前可以支持簡化101規約、103規約等標準電力規約。
|
