紫金橋軟件串口通信詳解
紫金橋軟件技術有限公司
收藏本文     查看收藏

紫金橋軟件除了可以通過以太網進行通信外,還可以通過串口、撥號方式進行通信。在網絡安全問題日益突出的今天,串口通信方式更加綠色安全。

串口方式的優點

網絡安全。紫金橋串口通信程序直接管理串口,而不是借用Windows中串口網絡連接。串口間的數據流、編碼格式、數據報文組織完全由紫金橋串口通信程序控制,通用的TCP/IP、UDP協議無法在此通過。如果機器間只是通過串口進行連接,病毒將無法通過該線路進行病毒傳播。

串口連接簡單方便。絕大部分計算機都自帶串口,無需另外購買。串口間連線簡單,通過廉價的長線收發器就可以實現較遠距離(幾千米)的數據傳輸。

串口方式的缺點

1)速度慢。串口通信速度較慢,對于RS232波特率為9600時,通訊距離只有十幾米,而RS422,RS485也只有幾百米。串口通信速率與通信線的長度成反比。

2)需要在機器上運行程序。因?yàn)榇谕ㄐ磐耆勺辖饦蜍浖刂疲皇抢肳indows系統自身的服務,所以要求通信的機器必須運行紫金橋串口通信程序。而不像通過以太網,借用系統提供的遠程服務,在數據提供方可以不用另外安裝程序,但是要在服務器上要啟動相應的服務,并要開放某些網絡端口(這也存在一些安全問題)。



串口通信的硬件連接方式

一臺計算機可以通過串口和另一臺或多臺計算機進行通訊。提供數據的一方稱作服務器,串口服務器在該機器上運行;而請求數據的一方稱作客戶端,串口客戶端在該機器上運行。

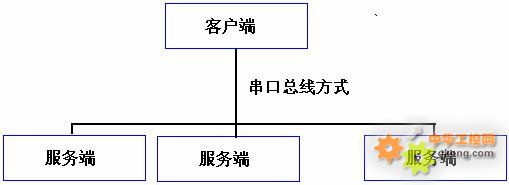

一臺計算機可以分別通過多個串口和多個計算機進行通信,并且一條通訊線路上可以有多臺計算機,形成總線方式。在總線方式中,可以用多個服務器,但是只能有一個客戶端,形成一主多從結構。

串口通信配置步驟

一般步驟:

將串口線接好(注意應該在機器斷電情況下進行),然后配置軟件。先在服務器端配置串口服務器,再在客戶端配置串口客戶端。



  • 串口服務器的配置

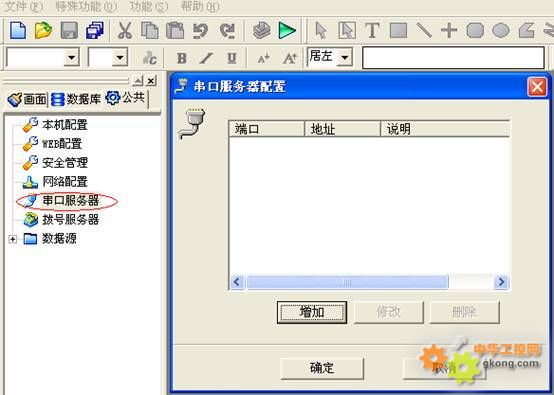

進入開發環境,在導航樹中選擇“公共/串口服務器”并單擊,出現串口服務器配置框:

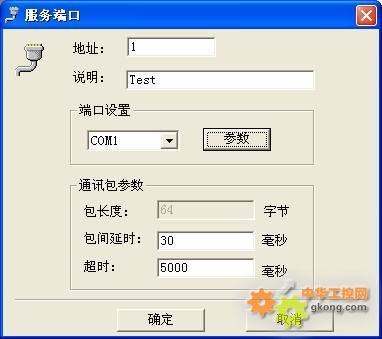

單擊對話框中“增加按鈕”進入如下對話框:

1)指定服務器地址,注意該地址要與客戶端指定的地址一致。

2)選擇串口,注意一定要和實際的串口連接一致。

3)配置串口參數:?jiǎn)螕簟皡?shù)”按鈕,出現串口設置框:

注意串口參數要與客戶端指定的串口參數一致,否則將無法通信。

4)包間延時:指的是相鄰兩個數據包間最小延時,缺省為30毫秒,對于線路干擾較大情況可以適當加大。

5)超時:重試時限,即上次請求沒有得到對方回答,再次請求最小等待時間。缺省為5000

毫秒,若串口通信速度設得較慢,可以適當加大。



如果服務器上有多個串口用于通訊,可以按照上述步驟配置其他串口。

服務器啟動配置

要想系統啟動時自動啟動串口服務器,還要做如下配置:

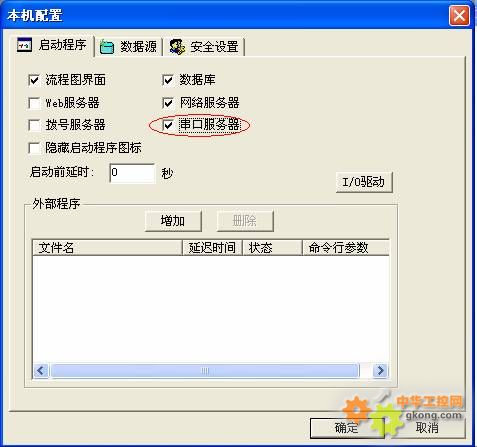

導航樹上的"公共\本機配置",進入到啟動配置:

在上面對話框中選中“串口服務器”復選框。



  • 串口客戶端配置

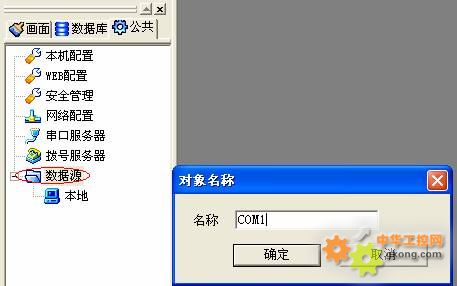

進入開發環境,在導航樹中選擇“公共/數據源”并雙擊,出現數據源名稱輸入框:

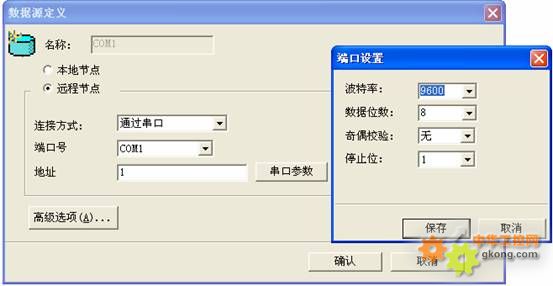

在對話框中輸入串口數據源名稱并確認,將出現數據源配置框。如下所示:

在對話框中如下操作:

1)選擇遠程數據源。

2)在連接方式下拉框中選擇“通過串口”。

3)選擇串口,注意一定要和實際的串口連接一致。

4)指定服務器地址,注意該地址要與服務器端指定的地址一致。

5)配置串口參數:?jiǎn)螕簟按趨?shù)”按鈕,出現串口設置框。

注意串口參數要與服務器端指定的串口參數一致,否則將無法通信。

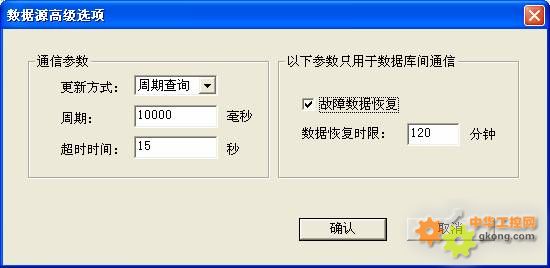

6)高級選項

1)通訊方式最好采用周期查詢,周期指定的不要過小,一般指定5秒即可,根據通信點數和串口波特率可以適當加大或減小。

2)超時時間要適當加大,一般為15秒即可。

3)若啟用“故障恢復”,恢復時限最好不要過大,以免串口長期用于故障恢復所占用,影響通信速度。

串口通信注意事項

RS232/422/485通訊的有關技術參數:

功能

RS-232

RS-422

RS-485

信息載體

±9V電壓

±2.5V差分電壓

±2.5V差分電壓

通訊速率

75~115200 B/S

75 ~ 115200B/S

75 ~ 115200B/S

通訊距離

0 ~ 30米

0~ 1000米

0 ~1000米

通訊線纜

雙絞屏蔽線

兩根雙絞屏蔽線

雙絞屏蔽線



參照上表合理的設置串口波特率。
