應用背景:
在現代的化工生產企業中，對生產車間的生產裝置工藝進行實時的數據采集和保存，可以為生產工藝過程的跟蹤、分析、評價、操作優化、事故原因的分析查找，提供最直觀的數據，通過數據的分析，不斷的科學性優化管理，為了提供工廠的利潤率，帶來了必要的保證。
系統框架:

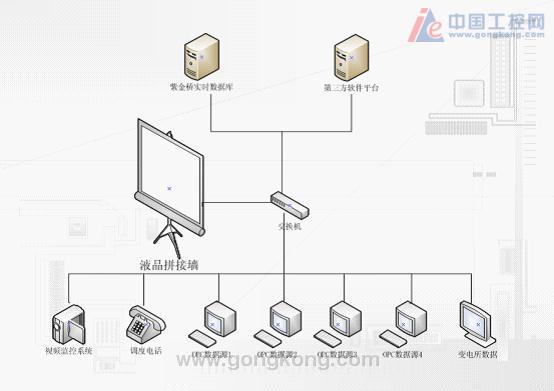

在本系統中，紫金橋?qū)崟r(shí)數據庫起到了數據采集、處理和發布的一個核心位置，整個系統框架如下:
在本系統中，紫金橋?qū)崟r(shí)數據庫將現場的多個OPC數據源以及變電所的電力數據通過以太網的形式采集過來，然后進行數據的壓縮保存、同時對生產工藝的流程圖進行動畫的演示，再接下來將處理過后的畫面通過IIS的方式發布出去，最后由第三方軟件平臺將紫金橋?qū)崟r(shí)數據庫發布的數據與視頻監控系統等一起整合，投放到液晶大屏上。
系統功能:
紫金橋?qū)崟r(shí)數據庫在本系統中應用：
1、 根據底層設備提供的OPC接口，通過以太網的方式將OPC的數據進行采集；
2、 針對采集點的分類，對故障報警的點進行歷史記錄、實時報警，對采集的大批量連續工藝數據進行高效的壓縮；
3、 通過ODBC的方式將關系數據庫的數據進行操作；
4、 通過IIS的方式將工程畫面進行WEB發布；
5、 各種工藝流程的動畫顯示；
6、 關鍵工藝參數的實時監控；
7、 各種PLC、智能儀表等設備的預留接口。

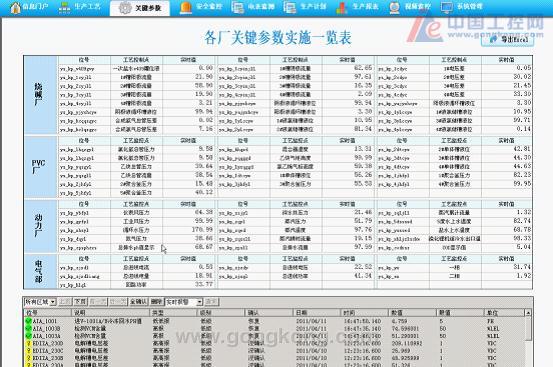

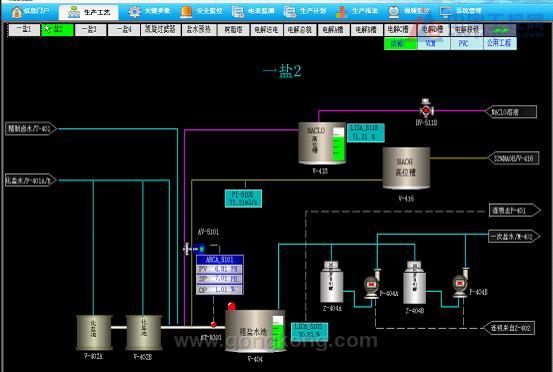

系統截圖:
案例總結：
目前本系統采集的點數已經過萬，高效穩定的運行，相信紫金橋軟件在化工行業中的應
用會越來越越廣。
|
