概述
在很多現場施工的情況下，往往在一個工程中連接多種設備進行數據采集。一般情況下，不同種類的設備的通訊協議是不一樣的，往往擁有獨立的通道（例如：一種協議的設備使用一個串口）。
在某些項目改造的時候，現場沒有多余的串口，新設備的協議和老的設備協議不同�，F(xiàn)場不具備增加新串口的條件（例如施工的原因）。那么如何能利用已存在的線路進行數據采集，就成了擺在眼前的現實問題。
應用背景與原理

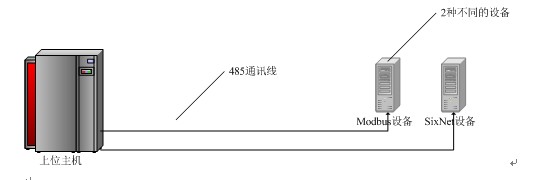

一般情況下的通訊原理圖

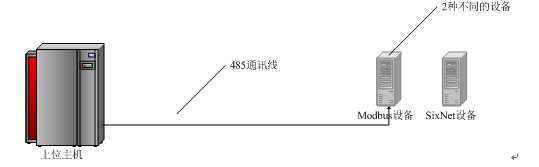

現在不存在第二條線路

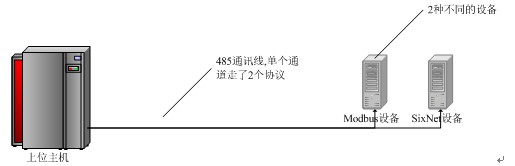

紫金橋共享串口的解決方案
配置與連接

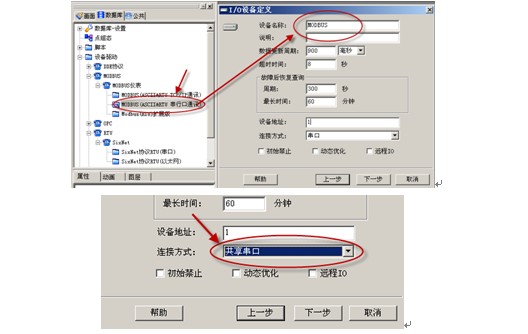

首先定義設備在，正常定義第一個設備:

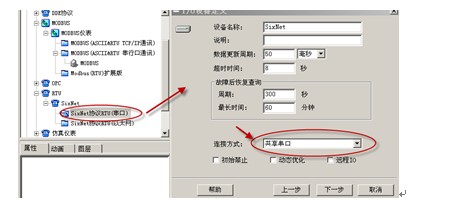

連接方式一定要選擇共享串口方式。之后定義二個設備:
注意：之后全都選擇串口1，共享串口組態完成。那么串口1目前即是共享方式使用，這里就稱為共享串口。
工作方式
我們知道，sixnet 驅動協議 和 modbus 驅動協議是完全不同的，但是他們都是主從式問答方式工作，在協議上為共享串口提供了可能。紫金橋監控組態軟件會分時使用該共享串口給不同的設備驅動，其原理和一條485總線上掛多個modbus設備相同。
總結
目前國內外提供共享串口的功能的監控組態軟件并不多見。紫金橋監控組態軟件通過分時使用串口來達到多種協議一起協同工作，使得在不增加新的連接線路的方式，完全可以增加或者修改某些下位機的設備。而其配置卻十分的簡單，在某些情況下，紫金橋監控組態軟件的共享串口方案是您最好選擇。
|
