    ABB旗下的多款控制系統以工業IT為基礎，針對屬性對象技術的800XA系列控制系統，進行整合。繼續為國內的電力，冶金，石化，造紙等行業提供整體的解決方案以外，已將它旗下的一款已有十幾年發展歷史的中小型控制系統AC31作為產品引入中國。目前在此基礎上推出更為先進的AC500系列，可為國內的系統集成和OEM等應用提供更多的選擇。

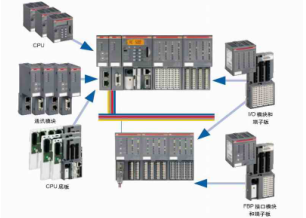

    AC500可編程控制器由CPU，通訊模塊，CPU底板，I/O模塊和端子板，分布I/O接口模塊和端子板，CPU底板等組成,如圖1所示。

         圖1 AC500系統圖

    CPU有PM571、PM581、PM582 和PM591四個不同的等級。均帶有：LCD顯示、操作按鍵、一個SD卡的擴展口和兩個集成的串行通訊口。CPU可直接插在CPU底板上，底板可選擇集成以太網或者ARCNET網絡接口。此外，保留的CS31的通訊接口是考慮到了和AC31等ABB公司其他系列PLC的兼容性。

    除了CPU上集成的通訊接口外，每一個CPU上還可最多擴展4個通訊接口。這4個通訊接口可擴展為任意的標準總線協議。CPU上集成的兩個Modbus通訊接口和可選集成的以太網或ARCNET網絡接口外，通過通訊擴展接口還能擴展 : ProfibusDP-V1、DeviceNet、CANopen和以太網等總線接口。

    輸入/輸出模塊有模擬量和開關量兩大種類。每個輸入/輸出模塊均可直接插到端子板上，CPU本地和分布式擴展的子站，可最大擴展到7個輸入/輸出模塊。AC500還可以提供每一點都可以根據用戶的需求及可設置為輸入又可設置為輸出的開關量模塊。而模擬量的輸入通道可以通過軟件改變輸入特性，可根據用戶的需求選擇：電流、電壓、熱電阻、差分和開關量輸入等信號類型。

    這種模塊集成了一定數量的開關量輸入/輸出，并且通過它實現和CPU 的通訊和分布I/O。這個分布模塊后面又可最大擴展7個輸入/輸出模塊。由于采用了FBP通訊技術，所以可以適合多種總線分布I/O。

AC500 Control Builder 編程

A    C500 Control Builder 編程是一套可對所有系列AC500 CPU進行編程的工程工具，這套編程軟件符合IEC61131-3的國際標準，可支持五種不同的編程語言：

－功能塊（FBD）

－語句表（IL）

－梯形圖（LD）

－結構文本（ST）

－順控圖（SFC）

    這套軟件可完成AC500系統的全部設置，包括所有的總線接口，而且還有全面的自診斷功能、報警處理、可視化調試工具和開放的數據接口。此外還可以提供離線仿真,變量跟蹤功能, 全面的自診斷功能、報警處理、配方管理和監視列表,可視化的調試工具,通訊接口的設置,開放的數據接口,工程接口。

    AC 500可編程控制器已經在水處理、窯爐控制、水泥行業、電廠輔控、智能配電等許多行業有了相關的應用。實際的運行結果表明,系統安全可靠,性價比高。AC500 PLC系統除了外形美觀，性能可靠，價格適中等特點，在項目具體實施中還具有如下優點：可設置輸入/輸出的開關量模塊，為備用點數的設置提供了方便并能進一步降低成本；模擬量的每個輸入通道都可以設定電流，電壓或者熱電阻等輸入信號，使用方便；編程軟件中集成的MODBUS功能塊，非常實用，易于操作，大大節省了編程時間；此外，CS31總線的連接只需要普通的屏蔽雙絞線就可以完成，成本低廉，操作靈活簡單。而CPU上的液晶顯示可以在系統故障后直接顯示系統的故障代碼，調試和設備維護時不需要連接編程設備就可以知道系統的哪個部分的哪個模塊的哪個通道出了什么故障。給系統調試和維護帶來了極大的方便。
