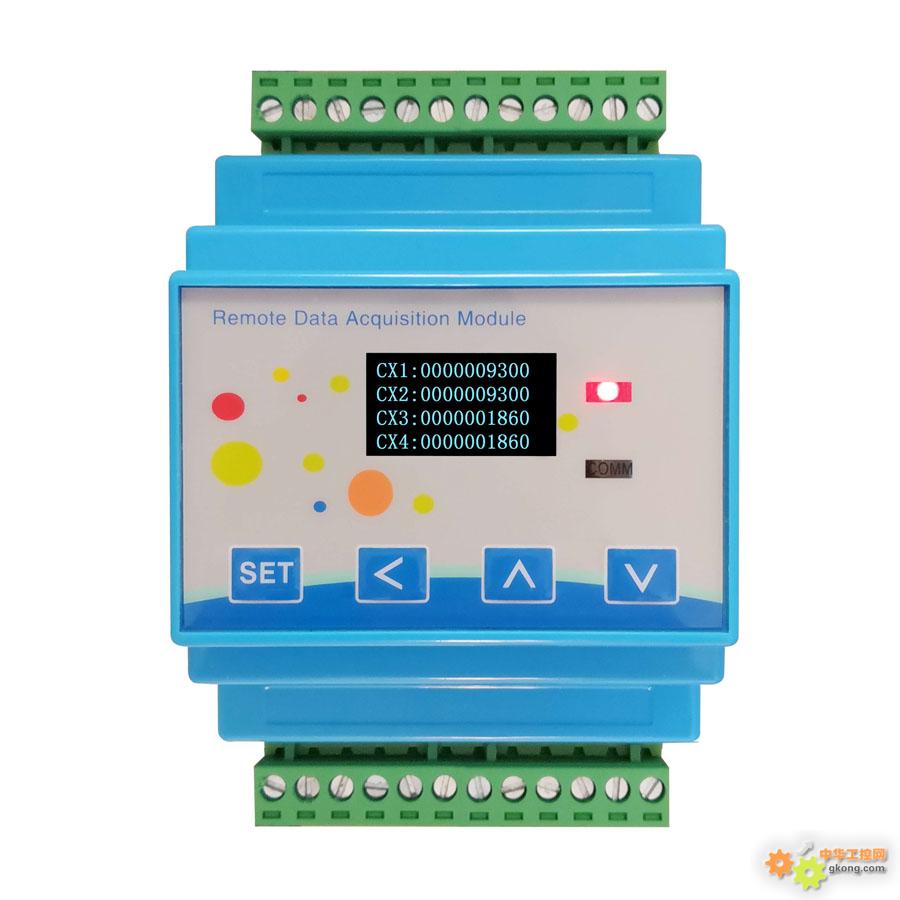

DK5464遠端開關量采集模塊適用于各類工業現場，可輸入10路開關量信號檢測和4路繼電器輸出，并通過RS485接口，與上位機進行實時通訊。
DK5464選用RISC指令集單片機，可輸入4路5V，12V，24V頻率為1～50KHZ脈沖信號，脈沖計數帶存儲功能，并可以通過RS485與上位機通訊。它同時采用了光電隔離技術，使供電電源和通訊與脈沖輸入分開，使模塊的抗干擾能力進一步加強。

產品特點

配備RS485接口，可與上位機進行實時通訊。

選用RISC指令集單片機

可輸入四通道5V，12V，24V頻率為1～50KHZ脈沖信號

采用了光電隔離技術，抗干擾能力強

輸入

10路開關量輸入（可四路脈沖計數，帶存儲功能）

輸入信號范圍： 5V；12V；24V（5V出廠）

輸出
4路繼電器輸出

通訊
光電隔離RS-485通訊接口

報警
4路繼電器輸出，可通訊控制。

其它詳細參數

輸入通道數：單端10通道（4路高速和6路普通DI）
輸入信號范圍：4路脈沖計數可選5V；12V；24V有源輸入，
                （出廠默認配電5伏，用戶可根據需要自行選擇供電方式）
                 6路普通DI可選有源或者無源輸入
脈沖輸入電流： >5MA
輸入計數值：16BIT（內部保留32位BIT計數，根據需要選擇）
脈沖最高頻率：50KHz
數據存儲：掉電保存，支持約10年數據存儲
輸出通道數：繼電器4路
輸出觸點容量：2A/250VAC
通訊方式：RS485接口
驅動距離：1200米
通訊格式：Modbus RTU規約，8數據位，無校驗/奇校驗/偶校驗，1停止位
通訊協議：被動查詢
隔離電壓：1500V
標準供電電壓：DC24V
供電電壓范圍：DC20V~32V
功率：0.7W（繼電器全部閉合時2.88W）
安裝方式：DIN導軌
工作溫度：-20℃～+60℃
相對濕度：40%～80%RH
存儲溫度：-55℃～+85℃

選型尺寸
88*72*59mm （標準35mm導軌安裝）
